3. Отрегулируйте положение гайки
4. Убедитесь в том,что кондиционер находится в вертикальном положении
Внутренний блок кондиционера оборудован реле для слива воды и поплавком уровня.
Используя датчик уровня или полиэтиленовую трубу, наполненную водой, проверьте все четыре угла
кондиционера,чтобы убедиться в том,что они находятся в горизонтальном положении (если блок
кондиционера наклонен в сторону, противоположную току конденсаторной воды, это может привести
к нарушению работы поплавка и переливанию воды)
5. Снимите фиксатор шайбы и накрутите гайку.
6. Снимите табличку с монтажной схемой.
Если на потолке есть место, подходящее для установки.
1. Временно установите внутренний блок кондиционера
Прикрепите основание крепежного крюка к подъемному кронштейну, закрутив гайки и шайбы с двух
концов основания крюка. Кроме того, используются фиксаторы, предотвращающие падение шайбы.
2. Отрегулируйте положение и высоту кондиционера
3. Осуществите действия, указанные в этапах 4 и 5 выше.

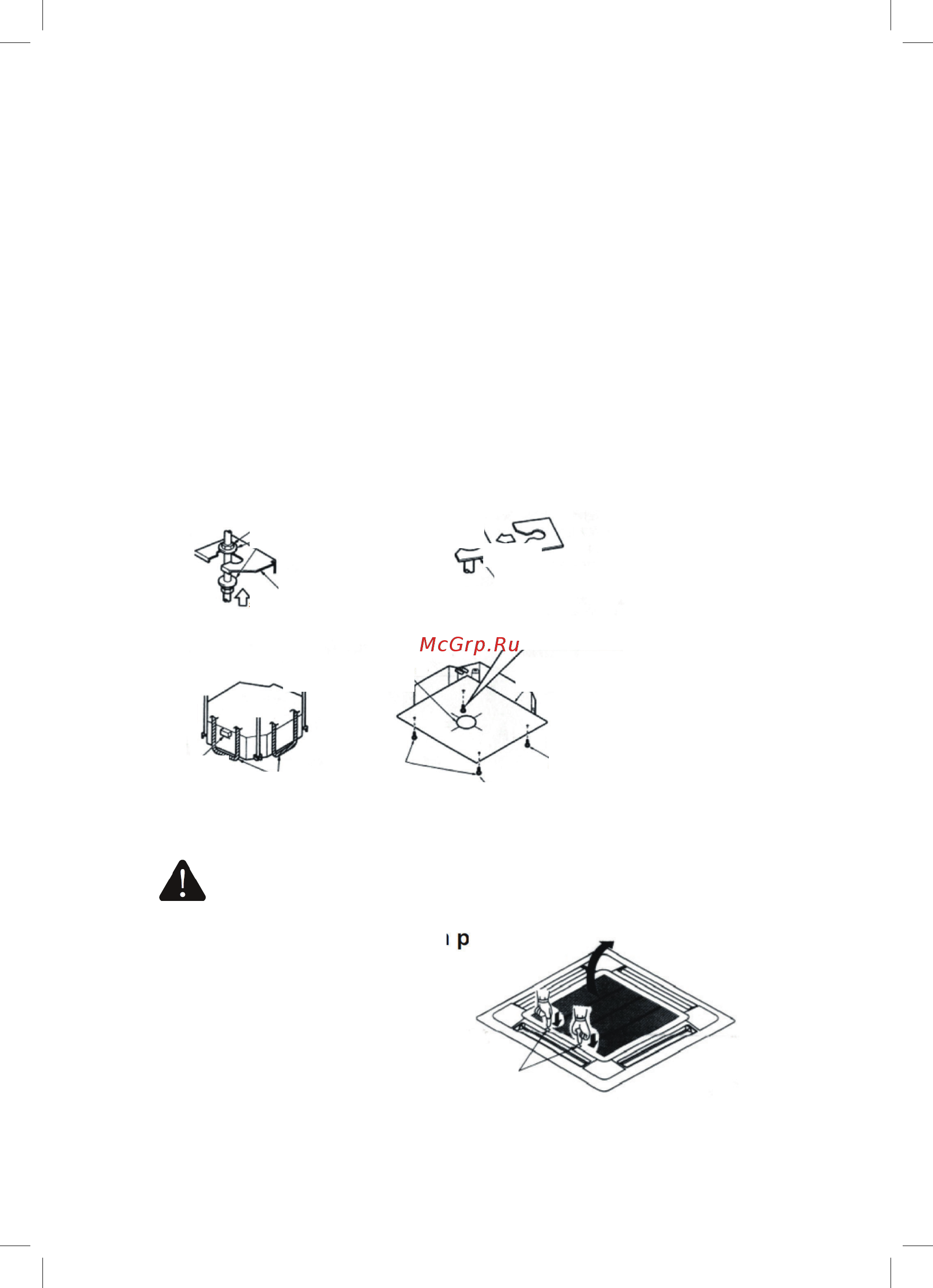

4.1.4 Установка панели
ОСТОРОЖНО
•
Панель не должна размещаться лицевой
стороной по наплавлению к земле, стенке или
выступающим объектам.
• Никогда не ударяйте поворотную пластину
Снимите решетку обратного воздуха с
декоративной панели
1. Нажмите кнопки на решетке обратного
воздуха, затем поднимите один конец (смотрите
рисунок слева)
14
Гайка (поставляется на место установки)
Шайба (вспомогательное оборудование)
Основание крепежного крюка
Подтяните (усилием, вдвое
превышающим нагрузку гайки)
(Крепко закрепите основание крепежного крюка)
Фиксатор гайки (вспомогательное оборудование)
(Прочно закрепите гайку)
Вставка
Болты, расположенные на краю выпускного
трубопровода, крепятся уголком сливного канала
Центр пилоточного отверстия
Установка монтажной схемы
Винт (вспомогательное
оборудование)
Датчик уровня
Крепление монтажной схемы
Полиэтиленовый трубопровод
Кнопка
