Название деталей и функции

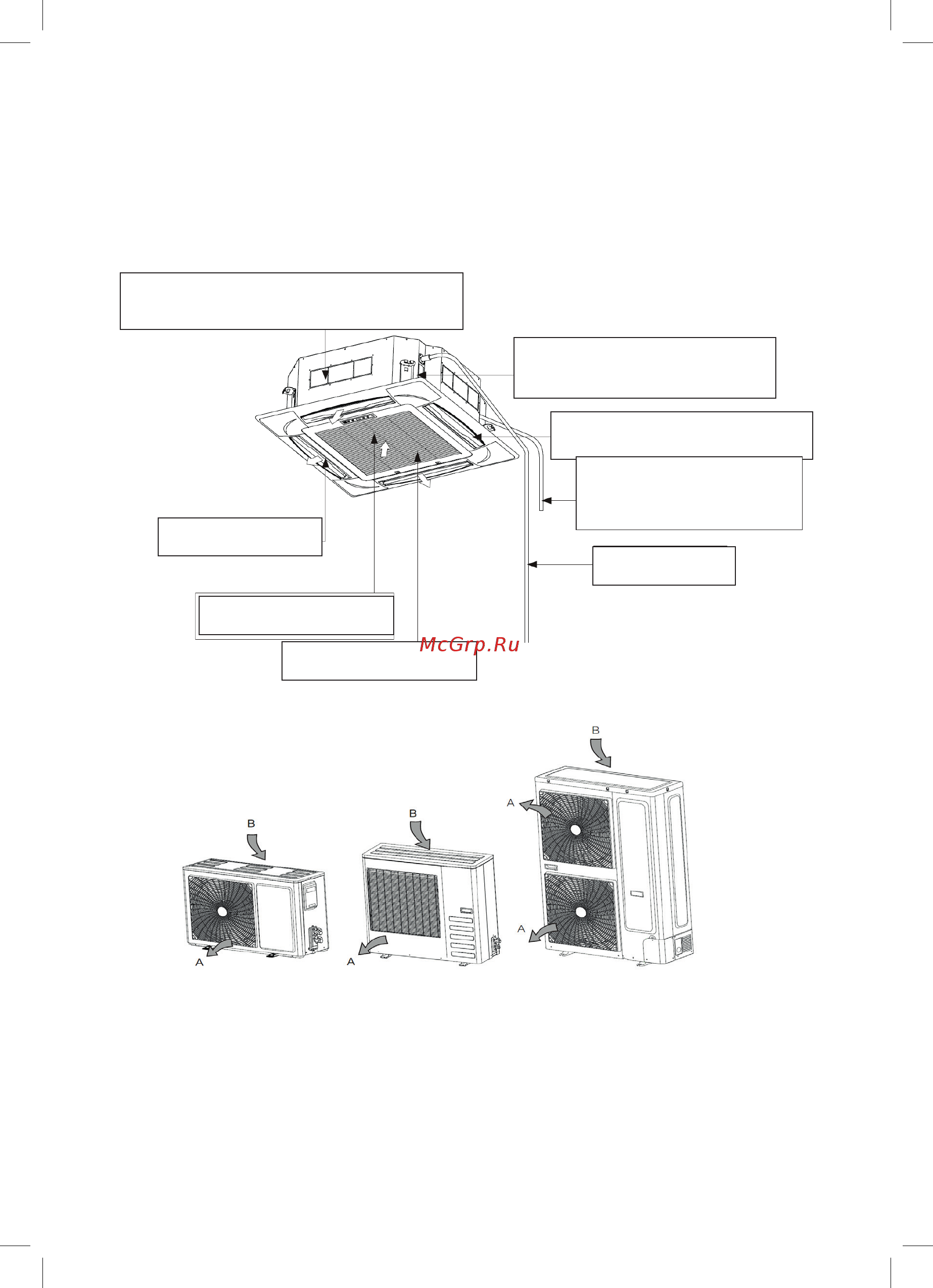

 Внутреннее устройство

 Внешние блоки (А. Воздуховыпускное отверстие В. Воздухоприемное отверстие)

Примечание: Вышеуказанные чертежи могут использоваться в качестве наглядного примера

Воздуховыпускное отверстие для короткой трубы

1. Используется только когда это необходимо

2. Подсоединяется только к короткой трубе на одной стороне

Сливные устройства (встроенного типа)

Во время охлаждения воздуха вода сливается и

выводится из внешних устройств

Направляющая планка для потока воздуха

(находится в воздухоприемном отверстии)

Трубопровод для подачи хладагента

Соедините с заземляющим

проводником.

Заземляющий проводник

Сливной трубопровод

Воздухоприемное отверстие

Воздушный фильтр (находится на

решетке для обратного воздуха)

Решетка для обратного воздуха
