Neoclima Prof NS-36B8 / NU-36B8 Белый [21/44] Внимание

Neoclima Prof NS-36B8 / NU-36B8 Белый [21/44] Внимание
Модель (кБте/час)
Трубопровод для жидкого
хладагента
Трубопровод для
газообразного хладагента
Для серии 18
Внешний диаметр
Ф 6,35 (1/4")
Внешний диаметр
Ф 12,7 (1/2")
Для серии 24
Внешний диаметр
Ф 9,52 (3/8")
Внешний диаметр
Ф 15,88 (5/8")
Для серии 36, 48 и 60
Внешний диаметр
Ф 9,52 (3/8")
Внешний диаметр
Ф 19,05 (3/4")
4.3.2 Разница между длиной и высотой длинных труб воздушных кондиционеров представлена
ниже:
Модель (кБте/час)
А
Макс. длина
(прямоточный)
В. Мак. разница по
высоте
(прямоточный)
С
Мак. количество
изгибов
Для серии 18
15 м
10 м
10
Для серии 24,36,48 и 60
20 м
10 м
10

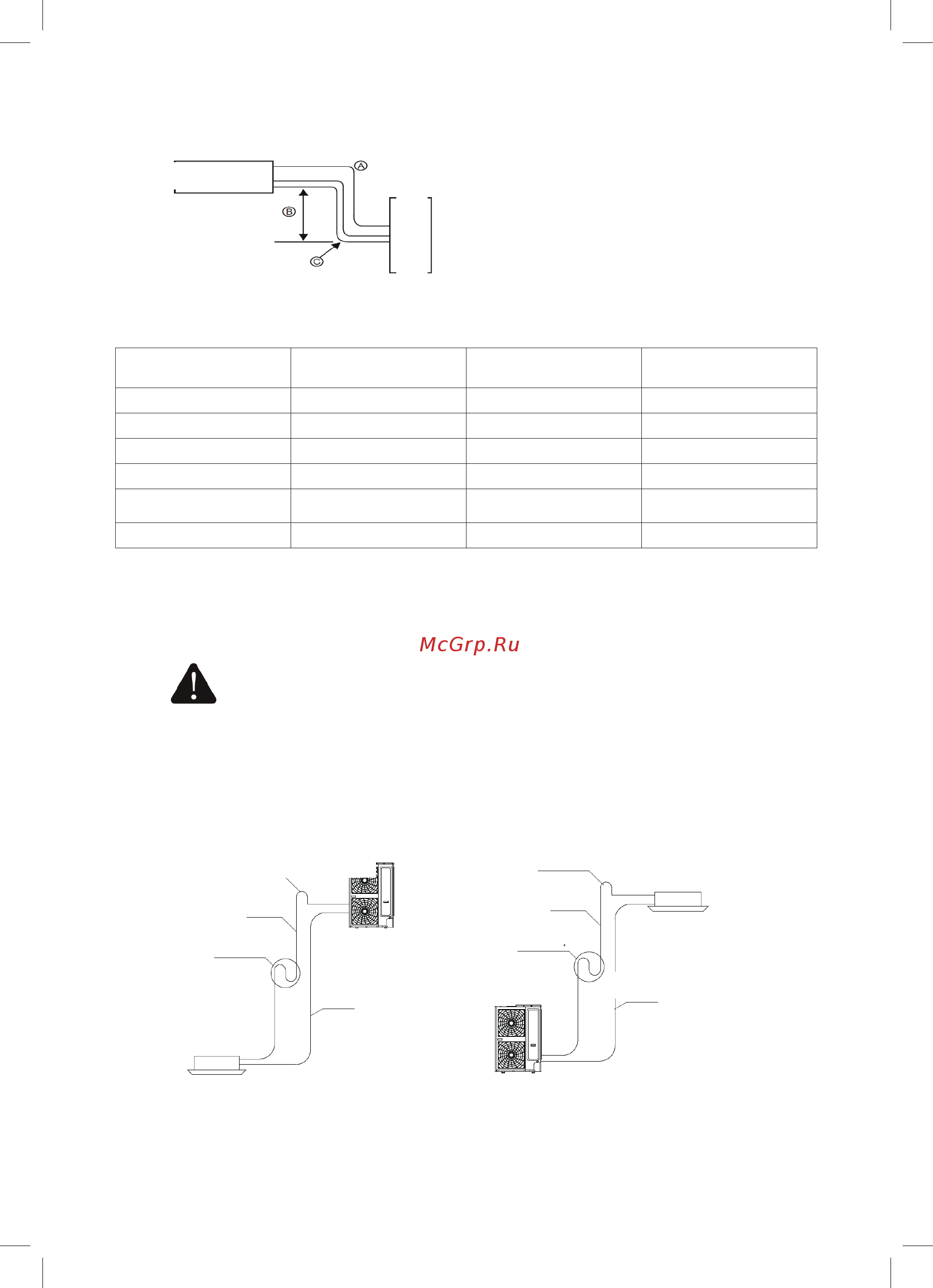

Если разница между высотой внутреннего и внешнего блока кондиционера превышает 5 метров,
необходимо установить масляные петли или трубные колена, предотвращающие обратный ток, в
системе трубопровода.
Если внешний блок находится выше
внутреннего блока
Если внутренний блок находится выше
внешнего блока
19
4.3.2 Процедура установки труб
Трубное колено, предотвращающее
обратный ток
Трубное колено, предотвращающее
обратный ток
Воздушная труба
Масляный контур
Внешний блок
Труба для подачи жидкости
Внешний блок
Внутренний блок
Воздушная труба
Масляный контур
Труба для подачи жидкости
Внутренний блок
внутренний блок
Внешний
блок
Модель (кБте/час)
Трубопровод для жидкого
хладагента
Трубопровод для
газообразного хладагента
Для серии 18
Внешний диаметр
Ф 6,35 (1/4")
Внешний диаметр
Ф 12,7 (1/2")
Для серии 24
Внешний диаметр
Ф 9,52 (3/8")
Внешний диаметр
Ф 15,88 (5/8")
Для серии 36, 48 и 60
Внешний диаметр
Ф 9,52 (3/8")
Внешний диаметр
Ф 19,05 (3/4")
4.3.2 Разница между длиной и высотой длинных труб воздушных кондиционеров представлена
ниже:
Модель (кБте/час)
А
Макс. длина
(прямоточный)
В. Мак. разница по
высоте
(прямоточный)
С
Мак. количество
изгибов
Для серии 18
15 м
10 м
10
Для серии 24,36,48 и 60
20 м
10 м
10
Если разница между высотой внутреннего и внешнего блока кондиционера превышает 5 метров,
необходимо установить масляные петли или трубные колена, предотвращающие обратный ток, в
системе трубопровода.
Если внешний блок находится выше
внутреннего блока
Если внутренний блок находится выше
внешнего блока
19
4.3.2 Процедура установки труб
Трубное колено, предотвращающее
обратный ток
Трубное колено, предотвращающее
обратный ток
Воздушная труба
Масляный контур
Внешний блок
Труба для подачи жидкости
Внешний блок
Внутренний блок
Воздушная труба
Масляный контур
Труба для подачи жидкости
Внутренний блок
внутренний блок
Внешний
блок
Модель (кБте/час) А Макс. длина (прямоточный)
В Макс. разница по высоте
(прямоточный)
С Макс. количество изгибов
NS/NU-12B5 15 м 8 м 10
NS/NU-18B5 25 м 15 м 10
NS/NU-24B5 25 м 15 м 10
NS/NU-36B8 50 м 25 м 10
NS/NU-48B8 50 м 25 м 10
NS/NU-60B8 50 м 25 м 10
