Если резьба плохо затянута, это
может привести к падению
кондиционера . Поэтому
тщательно затягивайте винты.
Если после затяжки винтов все
еще остается зазор между
потолком и декоративной
панелью, отрегулируйте высоту
внутреннего блока.
Если внутренний блок
расположен в горизонтальном
положении, однако вода не
стекает, отрегулируйте высоту
внутреннего блока через
наклонное отверстие на
декоративной панели.

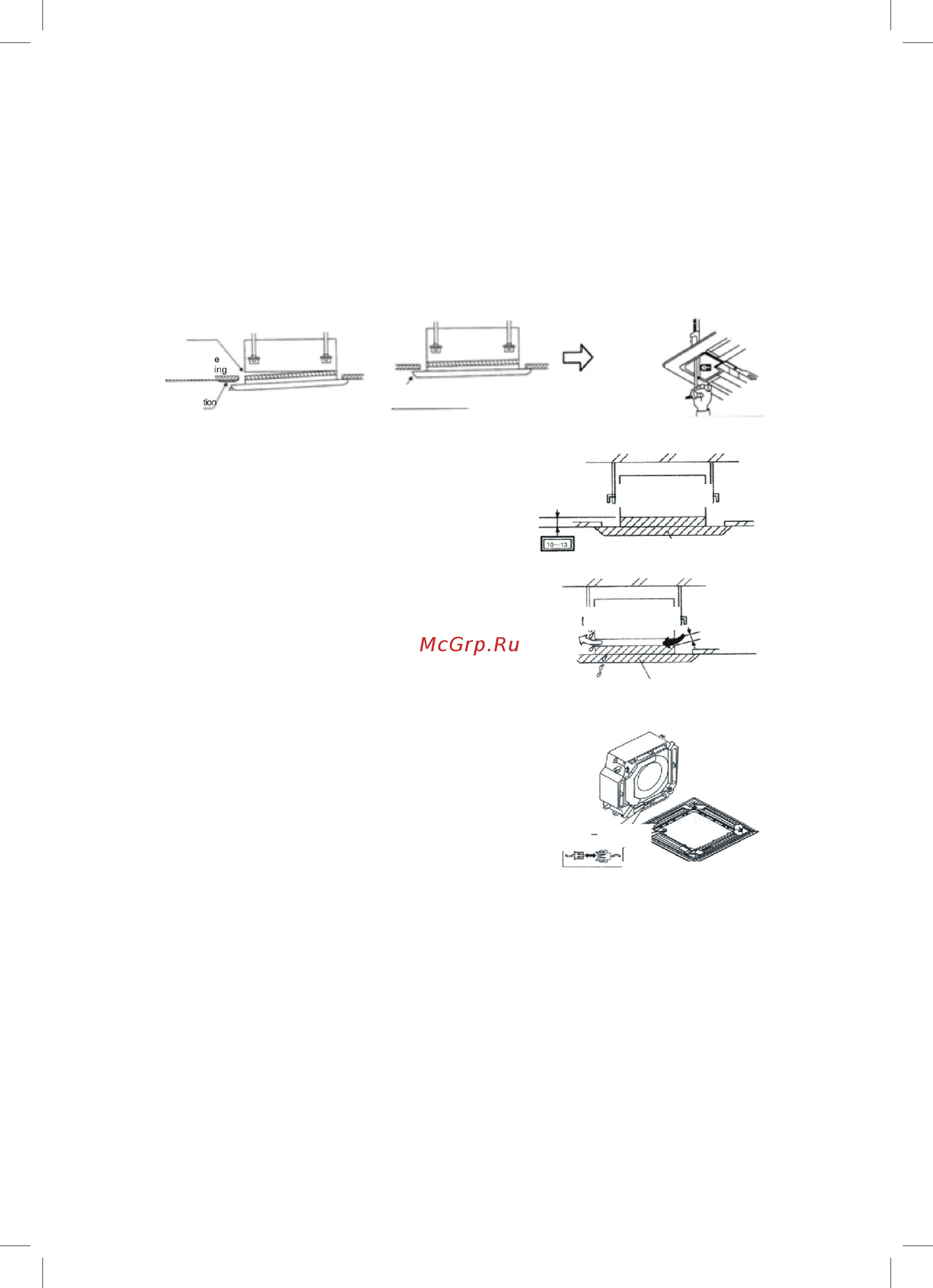

Высота подъема внутреннего блока
Отрегулируйте высота подъема внутреннего блока как
показано на рисунке справа:
1. Если между внутренним блоком и панелью есть зазор, это
может привести к следующему:
а. Конденсат будет образовываться снаружи (внутри стены) и
внутри кондиционера, по причине наличия воздуха в
полости потолка или утечки газа из потолка.
б. Вода будет разбрызгиваться, а конденсат будет
образовываться внутри кондиционера по причине
беспорядочного тока воздуха.
2. Схема декоративной панели (смотри рисунок справа)
а. Соединитель проводов должен быть правильно
подключен к поворотному электродвигателю
(расположенному на декоративной панели)
б. Если данный соединитель не подключен, проворная
панель не будет работать.
в. Убедитесь в том, что провода поворотного
электродвигателя не зажаты между внутренним блоком и
декоративной панелью.
4.1.5 Установка решетки обратного воздуха и закрывающей крышки
Установите решетку обратного воздуха
Поворачивая решетку обратного воздуха, вы можете установить ее в четырех положениях . В случае
необходимости вы всегда можете изменить положение решетки.
16
ВНИМАНИЕ
Утечка воздуха
Утечка воздуха в
потолке
Загрязнение
Конденсат водяных капель
Падение водяных капель
Нет зазора
Внутренний блок
Панель
Панель
Внутренний блок
Зазор для воздуха
Утечка
холодного
воздуха
Панель
Внутренни
й блок
Схема контура
