Gorenje OGBS 50 ORB6 598327 [16/48] Подключение к электросети
![Gorenje OGBS 50 ORB6 598327 [16/48] Подключение к электросети](/views2/1446078/page16/bg10.png)
16
RU

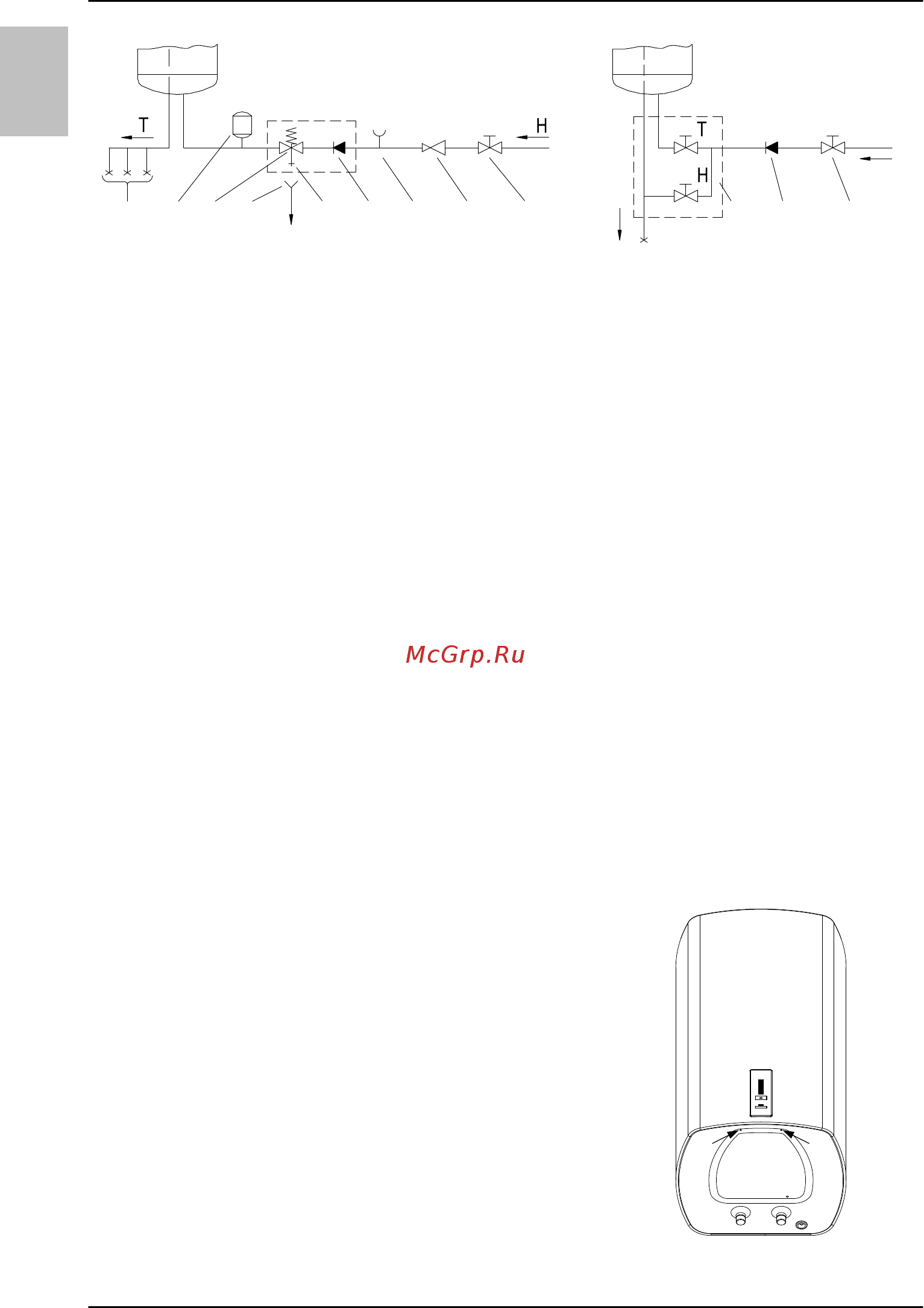

Рисунок 2: Напорная (закрытая) система Рисунок 3: Безнапорная
(открытая) система
Между нагревательным элементом и предохранительным клапаном
запрещается устанавливать запорный клапан, так как он блокирует работу
предохранительного клапана!
Водонагреватель можно подключать к водопроводной сети дома без
редукционного клапана, если давление в сети ниже номинального. Если
давление в сети выше номинального, использование редукционного клапана
обязательно.
Перед подключением к электросети водонагреватель следует
обязательно заполнить водой! При первом заполнении откройте кран горячей
воды на смесителе. Бак будет заполнен, когда вода начнет поступать через
сток смесителя.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Перед подключением к электросети
необходимо к водонагревателю необходимо
подключить соединительный шнур с
минимальным сечением 1,5 мм
2
(H05VV-F 3G
1,5 мм
2
). Для этого следует снять
предохранительную крышку.
Между водонагревателем и сетью
электропитания должно быть предусмотрено
соответствующе национальными стандартами
монтажа электроустановок устройство,
позволяющее полностью отключить прибор от
сети.
Рис. 4: Снятие предохранительной крышки
3 4 78765ba21 9
Легенда:
1 - Смеситель с компенсатором
давления
2 - Расширительный бак
3 - Предохранительный клапан
a - Испытательный клапан
b - Обратный клапан
4 - Воронка с выпуском
5 - Испытательная насадка
6 - Редукционный клапан
7 - Запорный клапан
8 - Обратный клапан
9 - Смеситель низкого давления
H - Холодная вода
T - Горячая вода
