Gorenje OGBS 50 ORB6 598327 [32/48] Fig 1 montarea verticală pe perete
![Gorenje OGBS 50 ORB6 598327 [32/48] Fig 1 montarea verticală pe perete](/views2/1446078/page32/bg20.png)
32
RO
Modele cu sistem de reglare "EcoBase"
1) Regulamentul Comisiei UE 812/2013; EN 50440
2) EN 50440
Modele cu sistem de reglare "EcoSmart"
1) Regulamentul Comisiei UE 812/2013; EN 50440
2) EN 50440
3) Datele referitoare la eficiența și consumul de energie sunt valabile numai în cazul controalelor inteligente

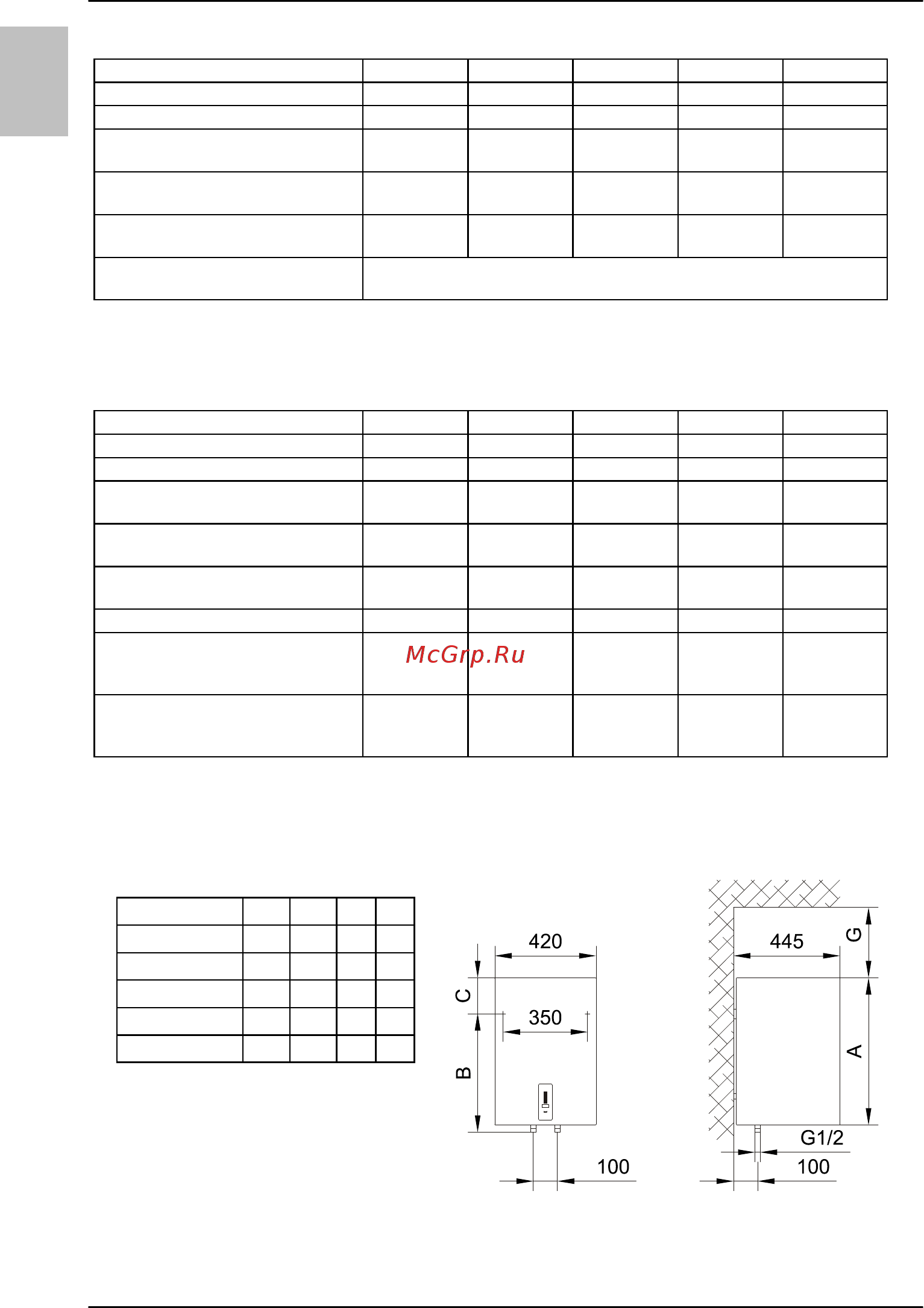

Fig. 1: Montarea verticală pe perete
Model
OGBS 30 OR OGBS 50 OR OGBS 80 OR OGBS 100 OR OGBS 120 OR
Profil de sarcină declarat S M M L L
Clasă de randament energetic C D D D D
Randamentul energetic aferent
încălzirii apei (ƞwh)
1)
[%]
33,5 34,5 34,5 36,6
36,4
Consumul anual de energie
electrică
1)
[kWh]
550 1486 1482 2796 2812
Consum zilnic de energie
electrică
2)
[kWh]
2,62 7,04 7,05 13,05 13,21
Setarea temperaturii
termostatului
ECO/57 °C
Model
OGBS 30 SM OGBS 50 SM OGBS 80 SM OGBS 100 SM OGBS 120 SM
Profil de sarcină declarat S M M L L
Clasă de randament energetic B B B C C
Randamentul energetic aferent
încălzirii apei (ƞwh)
1)
[%]
37,7 40,2 40,5 41,3
40,0
Consumul anual de energie
electrică
1)
[kWh]
489 1278 1267 2479 2554
Consum zilnic de energie
electrică
2)
[kWh]
2,864 6,820 6,757 13,003 13,547
Valoarea "smart"
3)
1 1 1 1 1
Consumul săptămânal de energie
electrică cu controale
inteligente [kWh]
12,807 25,684 25,564 49,740
50,340
Consumul săptămânal de energie
electrică fără controale
inteligente [kWh]
16,215 30,178 30,049 57,832
58,689
Dimensiuni de racordare şi
montare a boilerului [mm]
A B C G
OGBS 30 E5 510 310 235 180
OGBS 50 E5 690 470 250 260
OGBS 80 E5 950 735 245 360
OGBS 100 E5 1125 900 255 510
OGBS 120 E5 1300 900 430 510
