UK
7

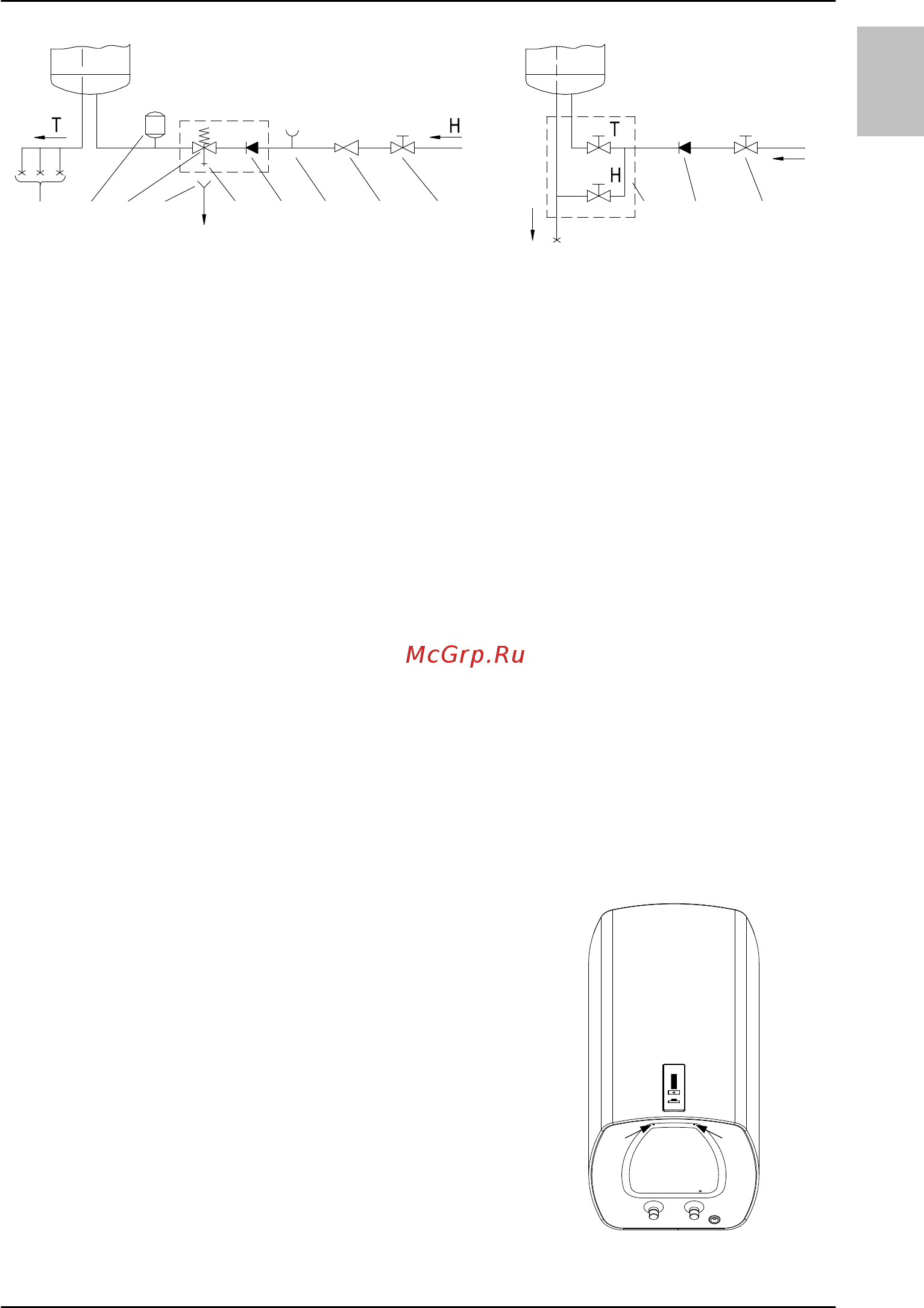

Малюнок 2: Напірна (закрита) система Малюнок 3: Безнапірна
(відкрита) система
Між водонагрівачем і запобіжним клапаном заборонено встановлювати
запірний клапан, оскільки він блокує роботу запобіжного клапана!
Водонагрівач можна під'єднувати до водопровідної мережі будинку без
редукційного клапана, якщо тиск у мережі нижчий від номінального. Якщо тиск у
мережі вищий від номінального, використання редукційного клапана є
обов’язковим.
Перед підключенням до електромережі водонагрівач слід обов'язково
заповнити водою! При першому наповненні відкрийте кран гарячої води на
змішувачі. Бак буде заповнений, коли вода почне виходити через стік
змішувача.
ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРОМЕРЕЖІ
Перед підключенням до електромережі слід
підключити до нагрівача приєднувальний
кабель H05VV-F 3G 1,5 мм
2
. Для цього
необхідно зняти захисну кришку.
Між водонагрівачем і мережею
електроживлення має бути передбачений
відповідними національними стандартами
монтажу електроустановок пристрій, який
би дозволяв повністю вимикати пристрій з
мережі.
Рис. 4: Зняття захисної кришки
3 4 78765ba21 9
Опис:
1 - Змішувач із компенсатором тиску
2 - Бак-розширювач
3 - Запобіжний клапан
a - Тестовий клапан
b - Зворотний клапан
4 - Лійка з підключенням до стоку
5 - Тестова насадка
6 - Редукційний клапан
7 - Запірний клапан
8 - Зворотний клапан
9 - Змішувач низького тиску
H - холодна вода
T - гаряча вода
