KK
23
"EcoBase" базалық реттеуі бар үлгілер
1) ЕС 812/2013 регламенті ; EN 50440
2) EN 50440
"EcoSmart" реттеуі бар үлгілер
1) ЕС 812/2013 регламенті ; EN 50440
2) EN 50440
3) Энергетикалық тиімділік және электр энергиясының шығыны жөніндегі мәліметтер тек
Интеллектуалды басқару жүйесі қосылып тұрған кезде ғана жарамды болады.

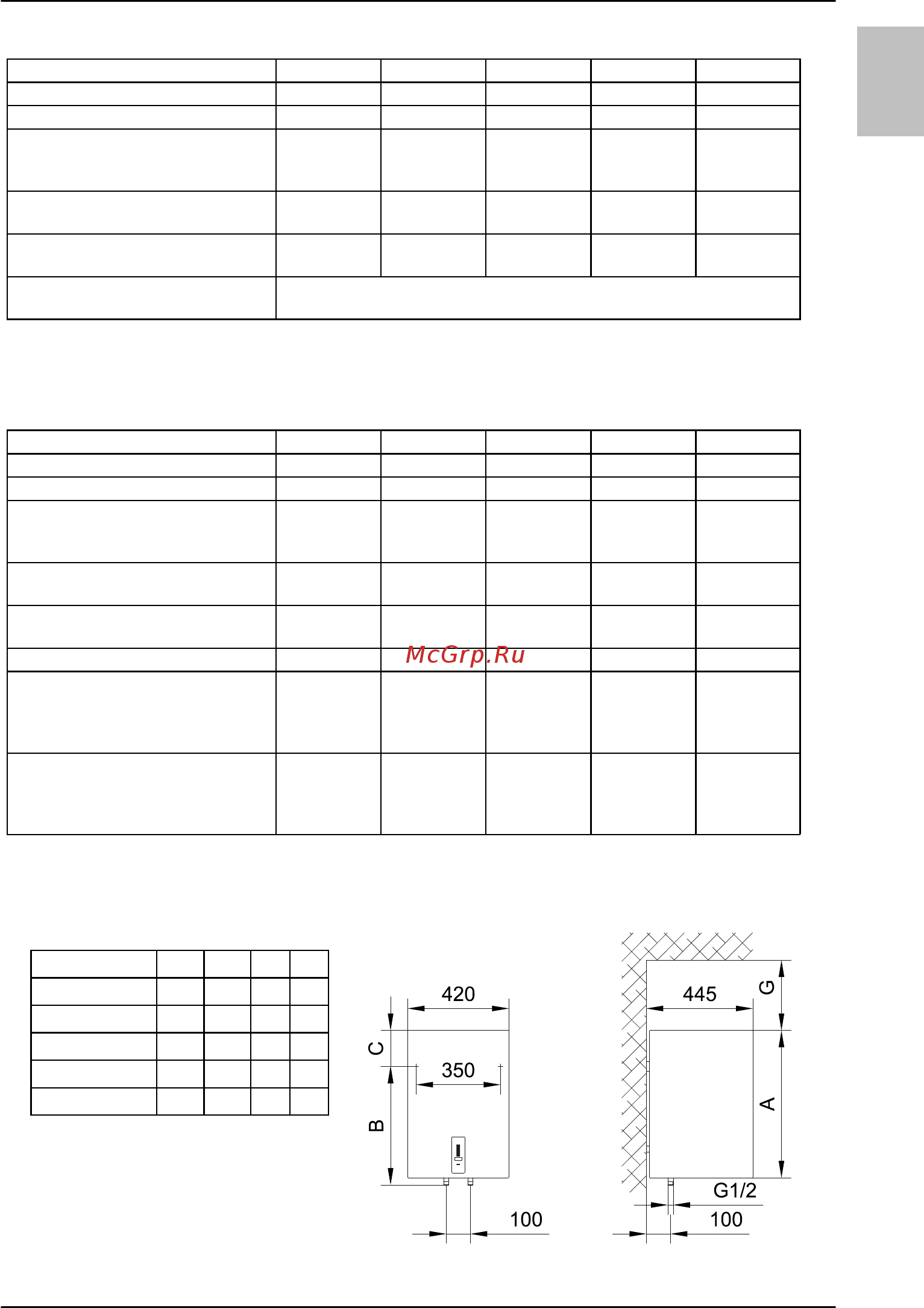

1 Сурет: Қабырғаға тігінен орнату
Үлгі
OGBS 30 OR OGBS 50 OR OGBS 80 OR OGBS 100 OR OGBS 120 OR
Жүктелім көрінісі S M M L L
Энергетикалық тиімділік сыныбы C D D D D
Суды жылыту барысындағы
энергетикалық
тиімділігі (ƞВтч)
1)
[%]
33,5 34,5 34,5 36,6
36,4
Жылдық электр энергиясының
шығыны
1)
[кВтч]
550 1486 1482 2796 2812
Күндік электр энергиясының
шығыны
2)
[кВтч]
2,62 7,04 7,05 13,05 13,21
Термостат температурасын
жөнге салу
ECO/57 °C
Үлгі
OGBS 30 SM OGBS 50 SM OGBS 80 SM OGBS 100 SM OGBS 120 SM
Жүктелім көрінісі S M M L L
Энергетикалық тиімділік сыныбы B B B C C
Суды жылыту барысындағы
энергетикалық
тиімділігі (ƞВтч)
1)
[%]
37,7 40,2 40,5 41,3
40,0
Жылдық электр энергиясының
шығыны
1)
[кВтч]
489 1278 1267 2479 2554
Күндік электр энергиясының
шығыны
2)
[кВтч]
2,864 6,820 6,757 13,003 13,547
"smart"
3)
көрсеткіші 1 1 1 1 1
Интеллектуалды басқару
жүйесін қолдану барысындағы
апталық электр энергиясының
шығыны [кВтч]
12,807 25,684 25,564 49,740
50,340
Интеллектуалды басқару
жүйесін қолданбаған кездегі
апталық электр энергиясының
шығыны [кВтч]
16,215 30,178 30,049 57,832
58,689
Жылытқыштың біріктірктіретін және
жинақтайтын көлемдері [мм]
A B C G
OGBS 30 E5 510 310 235 180
OGBS 50 E5 690 470 250 260
OGBS 80 E5 950 735 245 360
OGBS 100 E5 1125 900 255 510
OGBS 120 E5 1300 900 430 510
