SR/MNE
43

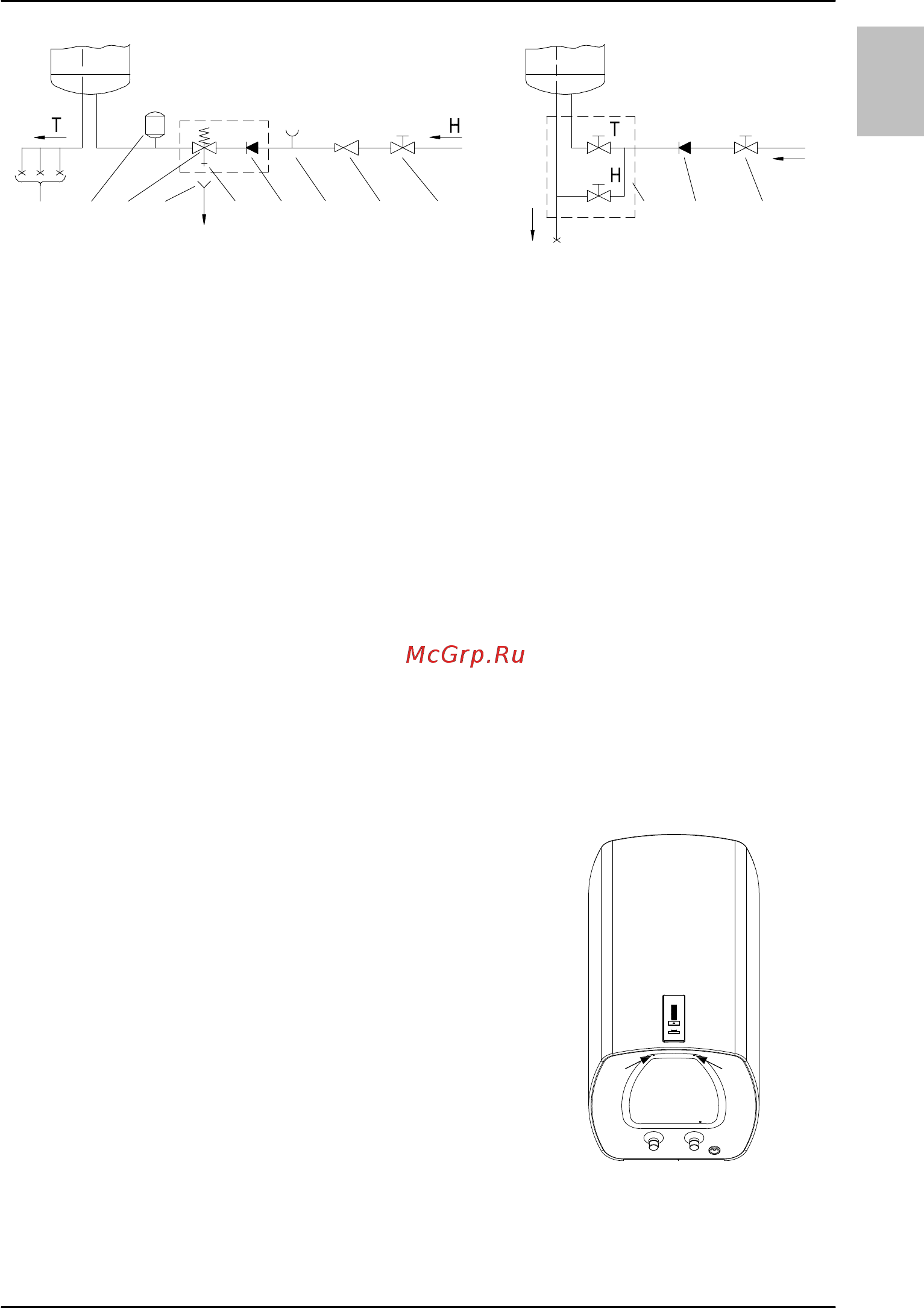

Sl. 2: Zatvoreni sistem (pod pritiskom) Sl. 3: Otvoreni sistem
(protočni)
Između bojlera i sigurnosnog ventila nije dozvoljeno ugrađivati ventil za
zatvaranje, jer time onemogućavate osiguranje pritiska u bojleru!
Bojler možete da priključite na vodovodnu mrežu objekta bez redukcionog ventila ako
je pritisak u mreži niži od nominalnog pritiska. Ako pritisak u mreži prevazilazi
nominalni pritisak, treba obavezno ugraditi redukcioni ventil.
Pre električnog priključivanja, bojler treba obavezno prvo napuniti vodom!
Prilikom prvog punjenja, otvorite slavinu za toplu vodu. Bojler je pun kad počne da
teče voda kroz izlivnu cev baterije za mešanje.
PRIKLJUČIVANJE NA ELEKTRIČNU MREŽU
Pre priključenja u električnu mrežu, potrebno
je u bojler ugraditi priključno uže minimalnog
preseka najmanje 1,5 mm
2
(H05VV-F 3G
1,5 mm
2
), zato morate odstraniti zaštitni
poklopac.
U električnu instalaciju mora biti ugrađena
priprema za razdvajanje svih polova u skladu
sa nacionalnim instalacionim propisima.
Sl. 4: Odstranjivanje zaštitnog poklopca
3 4 78765ba21 9
Legenda:
1 - Baterije za mešanje
2 - Ekspanzioni sud
3 - Sigurnosni ventil
a - Ventil za testiranje
b - Nepovratni ventil
4 - Cevak sa priključkom na odvod
5 - Ispitni nastavak
6 - Ventil za redukciju pritiska
7 - Ventil za zatvaranje
8 - Nepovratni ventil
9 - Niskopritisna baterija
H - Hladna voda
T - Topla voda
