1 609 929 M06 • 11.7.07
26 | Русский
Для изменения положения дополнительной
рукоятки повернуть нижнюю часть ручки против
часовой струлки (➊) и в желаемом положении
затянуть (➋).
Глубина сверления устанавливается с помощью
упора-ограничителя глубины сверления 6.
Отпустить барашковый винт 8 и вытянуть упор
глубины параллельно до высоты острия сверла.
Установить на шкале (стрелка) считанное
значение шкалы за вычетом желаемой глубины
сверления X.
Вращением раскрыть патрон 1 для установки
рабочего инструмента. Вставить рабочий
инструмент.
Ключом для сверлильного патрона 5
равномерно затянуть в двух отверстиях.
Шестигранником ключа для сверлильного
патрона 5 повернуть эксцентрик по часовой
стрелке до упора. Этим предохраняется усилие
зажима сверлильного патрона.
Для изъятия рабочего инструмента повернуть
эксцентрик против часовой стрелки и раскрыть
сверлильный патрон 1 ключом 5.
Осторожно при нагретом сверлильном
патроне:
При продолжительной работе, в
особенности, при ударном сверлении,
сверлильный патрон может сильно
нагреться. В этом случае рекомендуется
воспользоваться защитными перчатками.
Напряжение сети: Напряжение источника тока
должно соответствовать данным на типовой
табличке электроинструмента.
Электроинструменты на 230 В работают и при
напряжении в 220 В.
Включение/выключение
Для включения электроинструмента нажмите
на выключатель 4 и держите его в этом
положении.
В зависимости от силы нажатия на
выключатель 4 изменяется число
оборотов машины от 0 до
максимального. Малое усилие
включает низкое число оборотов,
позволяющее плавный,
контролируемый пуск машины. Нажатие на
выключатель 4 с небольшой силой вызывает
небольшую скорость вращения и обеспечивает
плавный, контролируемый пуск. С увеличением
силы нажатия скорость вращения
увеличивается. Не нагружать
электроинструмент до его остановки.

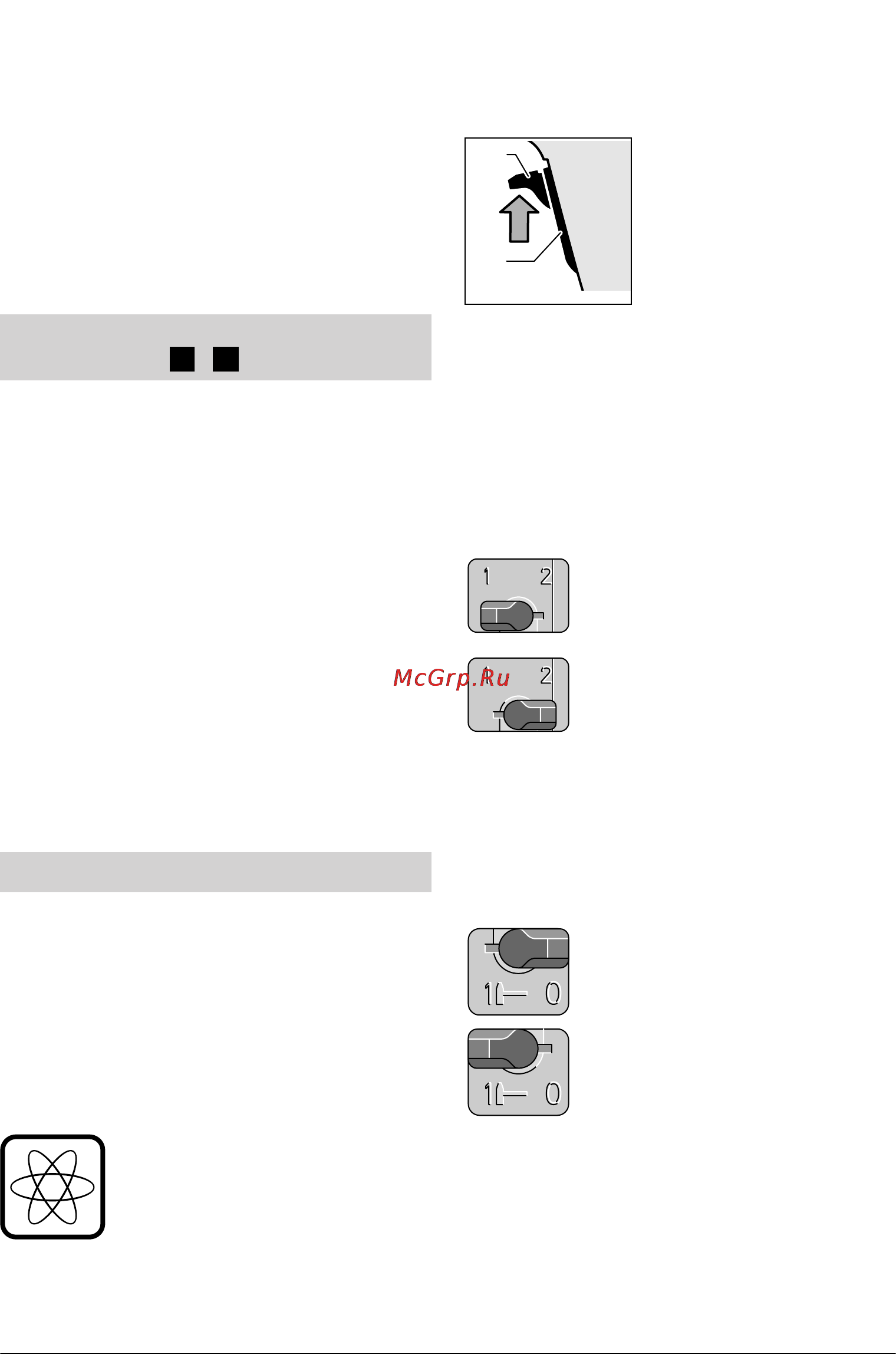

Для фиксирования
выключателя 4 переместить
клавишу фиксирования 3
наверх.
Для выключения электроинструмента
отпустить выключатель 4 или, если он
зафиксирован клавишей 3, коротко нажать и
отпустить выключатель 4.
Механическое переключение
передачи
С помощью переключателя передачи 7 можно
предварительно выбирать один из двух
диапазонов скорости вращения:
1-ая передача:
Диапазон низких скоростей для
работы со сверлами маленьких
диаметров.
2-ая передача:
Диапазон высоких скоростей для
работы со сверлами маленьких
диаметров.
Переключатель передач 7 приводить только
в состоянии покоя электроинструмента.
Если переключатель 7 в состоянии покоя
невозможно полностью повернуть, то следует
немного повернуть шпиндель со сверлом.
Сверление и ударное сверление
Сверление
Повернуть переключатель 2
направо.
Ударное сверление
Повернуть переключатель 2
налево.
Переключатель приводить только в
состоянии покоя или на выбеге
электроинструмента.
Если переключатель 2 в состоянии покоя
невозможно полностью повернуть, то следует
немного повернуть шпиндель со сверлом.
Установка инструмента
(см. рисунки + )
Работа
B
C
3
4
1 609 929 M06.book Seite 26 Mittwoch, 11. Juli 2007 12:47 12
