Eesti | 57
1 609 929 M06 • 11.7.07
Tarviku eemaldamiseks keerake ekstsentrikut
vastupäeva ja avage hammasvööpadrun 1
padrunvõtmega 5.
Ettevaatust kuuma padruniga:
Pikemate tööprotsesside käigus, eriti
löökpuurimise ajal, võib padrun
kuumeneda. Sellisel juhul on soovitav
kanda kaitsekindaid.
Kontrollige võrgupinget: Vooluallika pinge
peab vastama seadme andmesildile märgitud
pingele. Andmesildil lubatud 230 V seadmeid
võib kasutada ka 220 V võrgupinge korral.

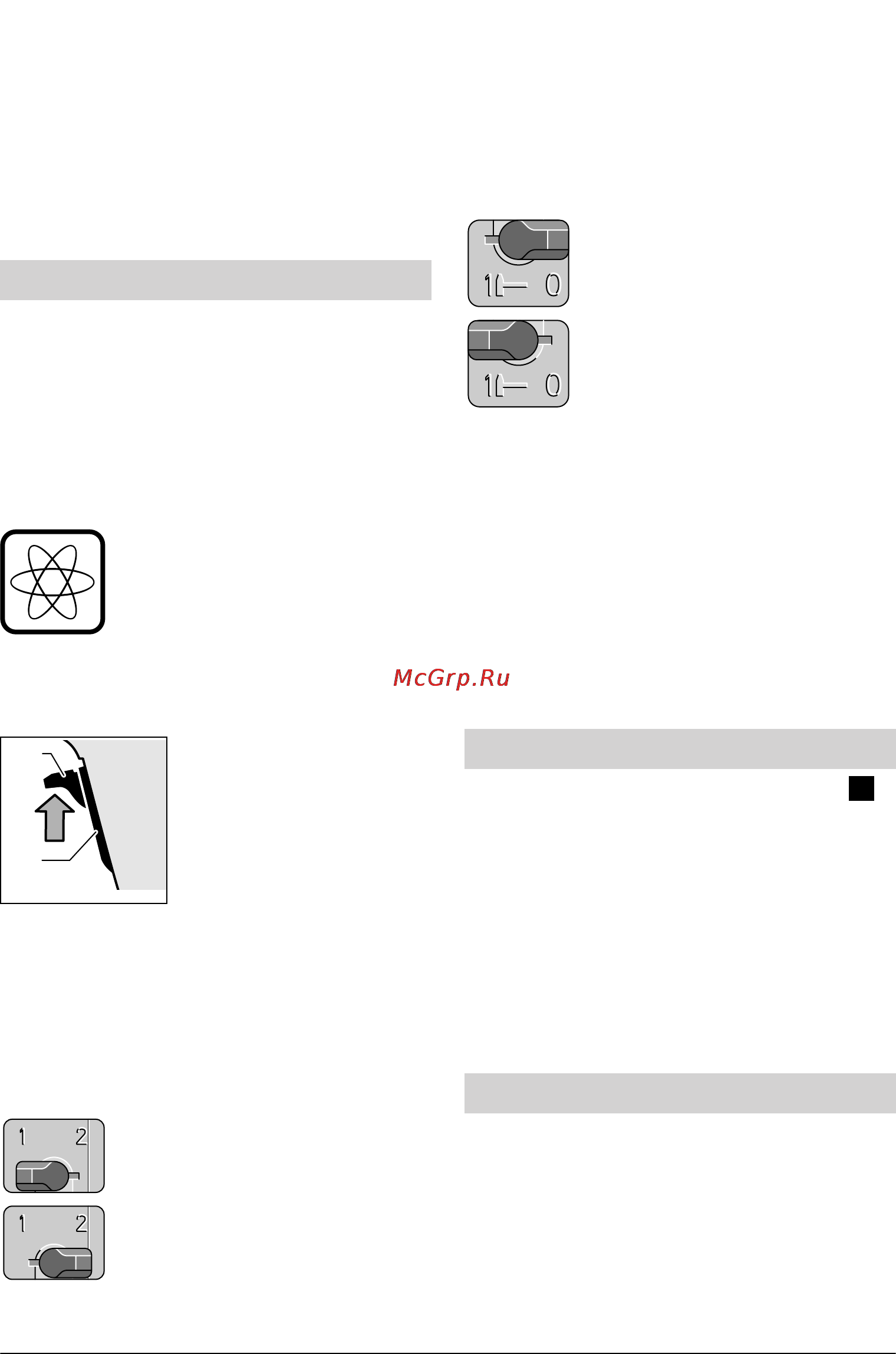

Sisse-/väljalülitamine
Seadme kasutuselevõtuks vajutage lüliti
(sisse/välja) sisse 4 ja hoidke seda
sissevajutatud asendis.
Sõltuvalt lülitile (sisse/välja) 4
rakendatavast survest töötab
seade muutuva pöörete arvuga
vahemikus nullist maksimumini.
Kerge vajutus sisse-/väljalülitile 4
paneb tööriista aeglaselt
pöörlema ja võimaldab nii töö algust kontrollida.
Ärge koormake seadet sel määral, et see
seiskub.
Lukustamiseks vajutage
lülitile (sisse/välja) 4 ja
lükake lukustusnupp 3 üles.
Seadme väljalülitamiseks vabastage lüliti
(sisse/välja) 4 või juhul, kui see on
lukustusnupuga 3 lukustatud, vajutage korraks
lülitile (sisse/välja) 4 ja vabastage see siis.
Mehaaniline käiguvalik
Käiguvahetuslülitist 7 saab valida kahte pöörete
arvu vahemikku:
I käik:
Madalad pöörded; töötamiseks
suure läbimõõduga puuridega.
II käik:
Kõrged pöörded; töötamiseks
väikese läbimõõduga puuridega.
Käiguvahetuslülitile 7 tohib vajutada
üksnes siis, kui seadme spindel seisab!
Kui käiguvahetuslülitit 7 ei saa seisva seadme
puhul lõpuni keerata, tuleb spindlit koos puuriga
pisut pöörata.
Puurimine ja löökpuurimine
Puurimine
Keerake töörežiimi lüliti 2
paremale.
Löökpuurimine
Keerake töörežiimi lüliti 2
vasakule.
Töörežiimi lülitit tohib käsitseda vaid siis,
kui seade ei tööta või on seiskumas.
Kui töörežiimi lülitit 2 ei ole võimalik seisva
seadme puhul täielikult ümber lülitada, keerake
pisut spindlit koos puuriga.
Ülekoormussidur
Puurimistarviku kinnikiildumisel või haakumisel
seadme spindel seiskub. Sellega kaasnevate
jõudude tasakaalustamiseks tuleb seadet
hoida alati kahe käega ja võtta stabiilne
tööasend.
Padruni eemaldamine (vt joonist )
Hammasvööpadruni 1 mahakeeramiseks
asetage võtmepinnale lehtvõti (SW 17).
Asetage padrunvõti ühte avasse ja keerake
padrun nagu kruvi vastupäeva lahti. Kõvasti
kinni olev hammasvööpadrun tuleb lahti, kui
anda padrunvõtmele kerge löök.
Padruni kinnitamine
Padruni paigaldamine toimub vastupidises
järjekorras.
Keraamiliste plaatide puurimiseks seadke
töörežiimi lüliti 2 sümbolile „Puurimine“. Alles
pärast plaadi läbipuurimist seadke lüliti
sümbolile „Löökpuurimine“ ja töötage löögiga.
Betooni, kivimi ja müüritise puurimisel tuleb
kasutada kõvasulammetallist puure.
Optimaalne puurimisjõudlus saavutatakse
kuuskantkinnitusega kõvametallpuuride
(lisatarvik) kasutamisel.
Kasutuselevõtt
3
4
Padruni vahetus
Tööjuhiseid
D
1 609 929 M06.book Seite 57 Mittwoch, 11. Juli 2007 12:47 12
