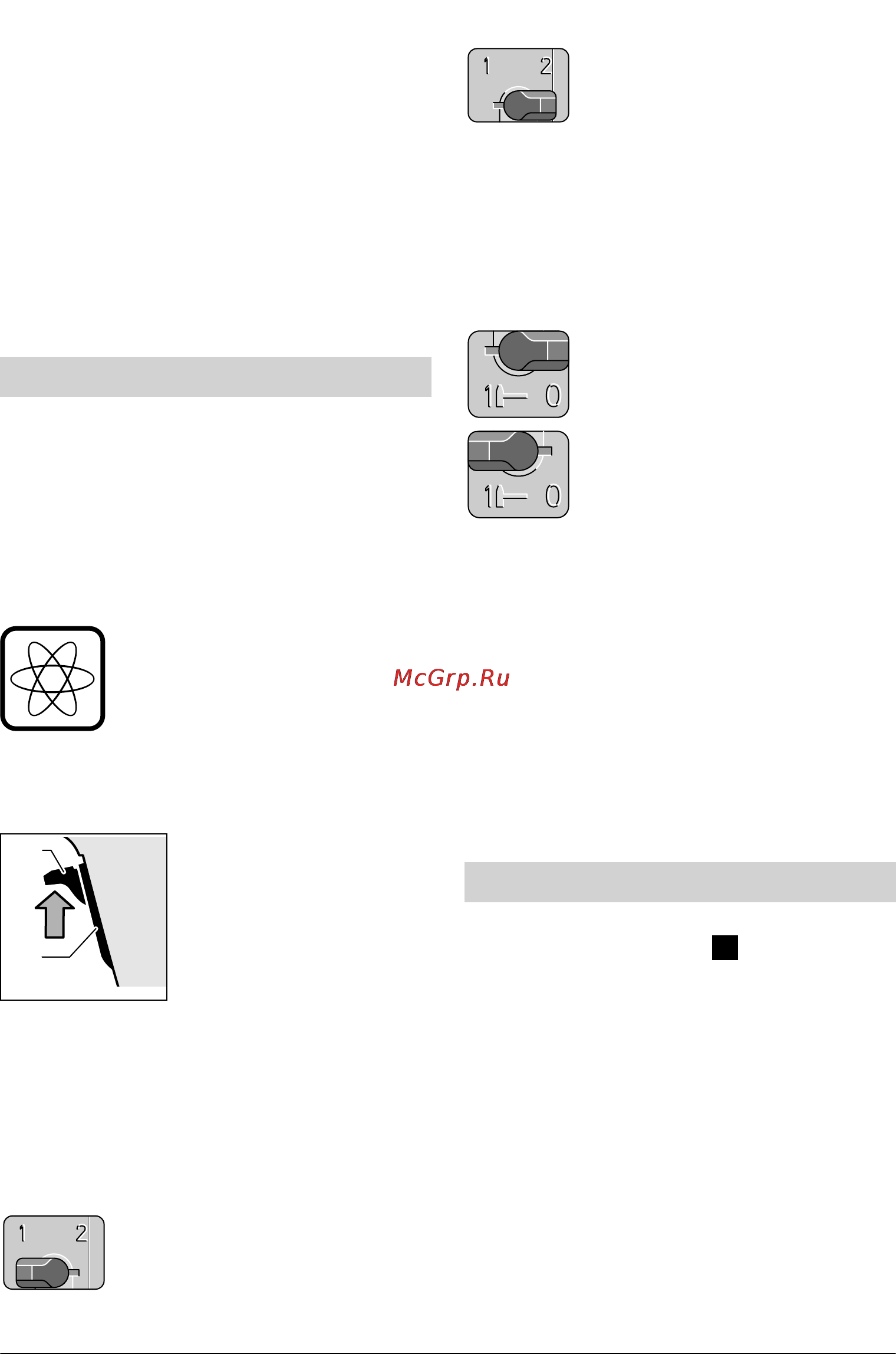

1 609 929 M06 • 11.7.07
66 | Lietuviškai
Griebtuvo rakto 5 šešiabriauniu sukite
ekscentriką pagal laikrodžio rodyklę iki
atramos. Tokiu būdu užfiksuojamas griebtuvo
užveržimas.
Norėdami įrankį išimti, sukite ekscentriką prieš
laikrodžio rodyklę ir griebtuvo raktu 5
atidarykite vainikinį griebtuvą 1.
Atsargiai! Griebtuvas gali būti įkaitęs:
ilgai dirbant, ypač gręžiant smūginiu būdu,
griebtuvas gali labai įkaisti. Tokiu atveju
rekomenduojame mūvėti apsaugines
pirštines.
Atkreipkite dėmesį: srovės šaltinio įtampa turi
atitikti nurodytą prietaiso modelio etiketėje.
230 V pažymėtus prietaisus galima jungti ir į
220 V įtampos elektros tinklą.
Įjungimas ir išjungimas
Norėdami įjungti prietaisą, paspauskite
įjungimo/išjungimo jungiklį 4 ir laikykite jį
nuspaustą.
Sūkių skaičius kinta nuo 0 iki
maksimumo, priklausomai nuo
jungiklio 4 nuspaudimo laipsnio.
Lengvas įjungiklio/išjungiklio 4
paspaudimas sukelia mažą sūkių
kiekį ir leidžia kontroliuoti
įsibėgėjimą. Didinant spaudimą yra didinamas ir
sūkių kiekis. Niekuomet nesuteikite prietaisui
tokios apkrovos, nuo kurios jis sustotų.
Norėdami užfiksuoti,
paspauskite įjungimo/
išjungimo jungiklį 4 ir
pastumkite fiksatorių 3
aukštyn.
Norėdami išjungti, prietaiso įjungimo/
išjungimo jungiklį 4 atleiskite ir, jei jis yra
užfiksuotas fiksatoriumi 3, trumpai paspauskite
įjungimo-išjungimo jungiklį 4 ir atleiskite.
Mechaninis greičių perjungimas
Greičių perjungikliu 7 galima pasirinkti du sūkių
diapazonus:
I greitis:
Mažo sūkių skaičiaus diapazonas;
skirtas didelio skersmens
kiaurymėms gręžti.
II greitis:
Didelio sūkių skaičiaus
diapazonas; skirtas mažo
skersmens kiaurymėms gręžti.
Greičių perjungiklį 7 reguliuokite tik tada,
kai prietaisas neveikia!
Jei prietaisui sustojus greičių perjungiklio 7
nepavyksta pasukti iki galo, šiek tiek pasukite
gręžimo suklį su įtvirtintu grąžtu.
Gręžimas ir smūginis gręžimas
Gręžimas
Perjungiklį 2 sukite į dešinę.
Smūginis gręžimas
Perjungiklį 2 sukite į kairę.
Perjungiklį reguliuokite tik tada, kai
prietaisas neveikia arba sukasi iš inercijos.
Jei esant išjungtam prietaisui perjungiklio 2
negalima visiškai perstumti, šiek tiek pasukite
suklį su įtvirtintu grąžtu.
Apsauginė sankaba
Įstrigus ar užsikabinus grąžtui, suveikia
apsauginė sankaba, kuri atjungia jėgos
perdavimą į suklį. Kadangi tuo momentu
atsiranda didelės reakcijos jėgos, prietaisą
visuomet būtina tvirtai laikyti abiem
rankomis ir stovėti tvirtai.
Griebtuvo atlaisvinimas
(žiūrėkite paveikslėlį )
Atlaisvinant krumpliuotą griebtuvą 1,
veržliaraktį (SW 17) uždėkite ant tam skirtų
briaunelių.
Griebtuvo raktą įstatykite į vieną iš kiaurymių ir
šia svirtele griebtuvą sukdami kaip varžtą į kairę
atlaisvinkite. Jei vainikinis griebtuvas tvirtai
užsifiksavęs, jį galima atlaisvinti lengvai
stuktelėjus į griebtuvo raktą.
Griebtuvo priveržimas
Griebtuvas sumontuojamas atvirkštine tvarka.
Naudojimas
3
4
Griebtuvo keitimas
D
1 609 929 M06.book Seite 66 Mittwoch, 11. Juli 2007 12:47 12
