Українська | 31
1 609 929 M06 • 11.7.07
Увага! Патрон дриля може бути дуже
гарячим:
При роботi протягом великого промiжку
часу, особливо при ударному свердленнi,
патрон дриля може бути дуже гарячим. В
цьому випадку рекомендовано вдягати
робочi рукавицi.
Зважайте на напругу в мережi: Напруга
джерела струму повинна вiдповiдати значенню,
що вказане на табличцi з характеристиками
iнструменту. Iнструмент, що розрахований на
напругу 230 V, може працювати при напрузi
220 V.

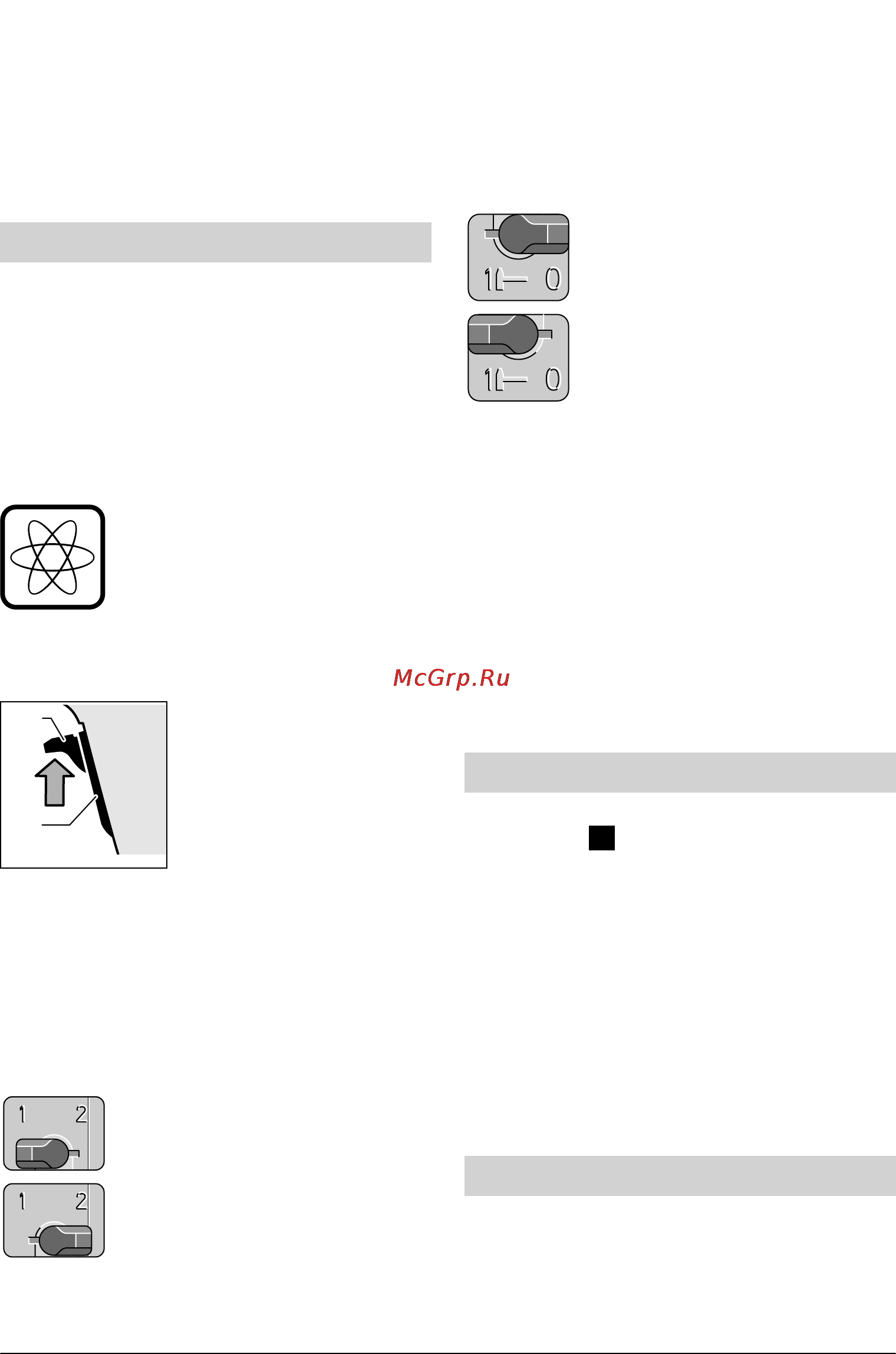

Вмикання/Вимикання
Щоб розпочати роботу з приладом, натисніть
на вимикач 4 та тримайте його натиснутим.
Iнструмент при натисканнi на
вимикач 4 починає працювати з
кiлькiстю обертiв, що плавно
зростає вiд 0 до максимума.
Легкий натиск на вимикач 4
призводить до роботи при низькiй
швидкостi обертання, таким чином дозволяючи
почати свердлення акуратно та контрольовано.
Не навантажуйте прилад до повної зупинки.
Для фіксації натисніть на
вимикач 4 і потягніть кнопку
фіксації 3 угору.
Щоб вимкнути прилад, відпустіть вимикач 4
або–якщо він зафіксований кнопкою фіксації 3–
коротко натисніть на вимикач 4 і знову
відпустіть його.
Механічний перемикач швидкості
За допомогою механiчного перемикача
швидкостi 7 можливо отримати двi попереднi
швидкостi:
Швидкість I:
Мала кількість обертів; для
великих діаметрів отвору.
Швидкість II:
Велика кількість обертів; для
малих діаметрів отвору.
Перемикати перемикач швидкості 7
дозволяється лише при вимкнутому приладі!
Якщо при зупиненому приладі перемикач
швидкості 7 не повертається до упору, трохи
поверніть приводний шпиндель із свердлом.
Свердлення та ударне свердлення
Свердлення
Поверніть перемикач 2 праворуч.
Ударне свердлення
Поверніть перемикач 2 ліворуч.
Перемикати перемикач дозволяється лише
при вимкнутому приладі або коли прилад
знаходиться в стані інерційного вибігу.
Якщо при зупиненому приладі перемикач
швидкості 2 не повертається до кінця, трохи
покрутіть приводний шпиндель із свердлом.
Запобiжна муфта
При застряванні електроприладу привод
свердлильного шпинделя переривається.
Зважаючи на реакційний момент, що виникає
при цьому, завжди добре тримайте
електроприлад двома руками і зберігайте
стійке положення.
Викручування патрона
(див. мал. )
Щоб вiдкрутити зубчате кiльце патрона 1,
приставте гайковий ключ (SW 17) до поверхнi
пiд ключ.
Встроміть ключ до свердлильного патрона в
один з отворів і відкрутіть свердлильний патрон
цим важелем начебто гвинт повертанням
ліворуч. Якщо зубчате кільце патрона не
повертається, злегка вдарте по ключу.
Встановлення патрона
Встановлення патрона виконується у
зворотньому порядку.
Для просвердлювання кахлю встановіть
перемикач 2 на значок «свердлення». Лише
після просвердлювання кахлю перемкніть на
«довбання» та працюйте з ударом.
Для роботи з бетоном, камінням та цеглею
потрібне твердосплавне свердло.
Початок роботи
3
4
Замiна патрона
Вказiвки до роботи
D
