Руководство по эксплуатации, установке и подключению
21

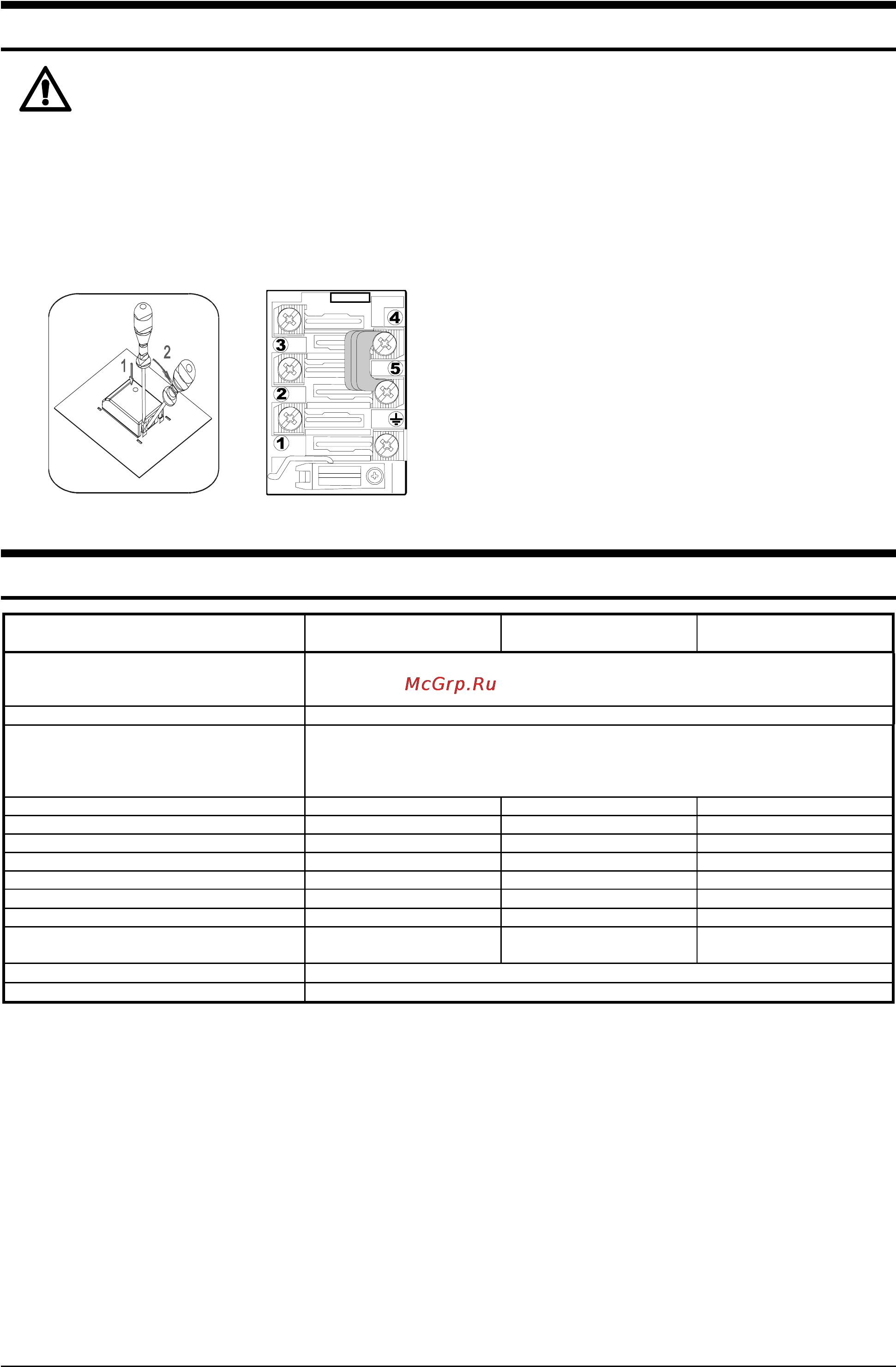

Подключение к электросети
Отключите клемму: откройте крышку с помощью
отвёртки и осторожно сдвиньте вниз.
Подключение к электросети могут выполнять
только служба сервиса или квалифицированный
монтажник!
Вследствие неправильного подключения части
аппарата могут быть повреждены. В таком случае вы
лишаетесь права на гарантию!
Присоединение напряжения (230 В к N) должен проверить
специалист с помощью измерительного аппарата.
Три мостика должны
быть установлены в соответствии с
установкой сетевого переключателя.
• Перед подключением необходимо проверить, совпадает
ли указанное в таблице данных напряжение с
действительным сетевым напряжением.
• Рекомендуется поместить штепсельную розетку
электросети сзади, за нижним элементом кухонного
гарнитура, слева либо справа, вне досягаемости
теплового излучения плиты. Штепсельная розетка не
должна находиться непосредственно за духовкой.
Доступ к ней должен быть открытым.
• Соединительный кабель на задней
стенке аппарата
должен быть проложен таким образом, чтобы он не
прикасался к задней стенке плиты. Во время работы
газовой плиты задняя стенка нагревается.
• Для подключения плиты можно использовать резиновые
соединительные кабели (тип HO5RR-F с жёлто-зеленым
защитным проводом), ПВХ изолированные (тип HO5VV-F
с жёлто-зеленым защитным проводом) или другие
кабели того же или лучшего качества.
• Удлинитель может сделать только уполномоченный
специалист или сервисная служба.
• Ремонт частей, находящихся под напряжением, может
выполнять только специалист-электрик.
• В случае возникновения неисправности вызовите
специалиста из службы сервиса.
Технические данные
Тип P53A1-V3NPD
P53A1-N3NPD
P53A1-V2NPD P53B1-N3NPD
Размеры
высота/ширина/
глубина (см)
85/50/60
Духовка
Горелки*B = большая горелка
A = нормальная горелка
H = маленькая горелка
MV = Мини-вок
Слева сзади 1,9/A 1,9/A -
Слева спереди 1,9/A 1,9/A 1,9/A
Справа спереди 3,0/B 3,0/B 3,0/B
Справа сзади 1,0/H 1,0/H 1,0/H
Горелки вместе 7,8 7,8 5,9
Общая мощность подключения (kW)
11,3 11,3 9,4
Освещение духовки (Вт) - 25 -
Общая мощность
подключения (g/h)
822 822 683
Подвод газовой проводки (справа)
ISO 7-R1/2
Категория RUS, UKR=II2H3
