Меры безопасности
Чтобы не получить травму и не повредить термо-
регулятор, внимательно прочтите и уясните для себя эти
инструкции.
Подключение терморегулятора должно проводится
квалифицированным электриком.
Не подключайте вместо датчика сетевое напряжение
230 В (приводит к выходу из строя терморегулятора).
Перед началом монтажа (демонтажа) и подключения
(отключения) терморегулятор отключите напряжение
питания, а также действуйте в соответствии с
«Правилами устройства электроустановок».
Не включайте терморегулятор в сеть в разобранном
виде.
Не допускать попадания жидкости или влаги на
терморегулятор.
Не подвергайте терморегулятор воздействию экстре-
мальных температур (выше +45 °С или ниже –5 °С).
Не чистите терморегулятор с использованием хими-
катов, таких как бензол и растворители.
Не храните терморегулятор и не используйте термо-
регулятор в пыльных местах.
Не пытайтесь самостоятельно разбирать и ремонти-
ровать терморегулятор.
Не превышайте предельные значения тока и мощ-
ности.
Для защиты от перенапряжений вызванных разря-
дами молний используйте грозозащитные разрядники.
Не погружайте датчик с соединительным проводом в
жидкие среды.
Не сжигайте и не выбрасывайте термо-
регулятор вместе с бытовыми отходами.
Использованный терморегулятор подлежит
утилизации в соответствии с действующим
законодательством.
Транспортировка товара осуществляется в упаковке,
обеспечивающей сохранность изделия.
Терморегулятор перевозится любым видом
транспортных средств (ж/д, авто-, морским, авиа-
транспортом).
Дата изготовления указана на обратной стороне
устройства.
Если у вас возникнут какие-либо вопросы или вам
будет что-либо не понятно, обратитесь в Сервисный
центр по телефонам, указанным ниже.
Эксплуатация
Включение

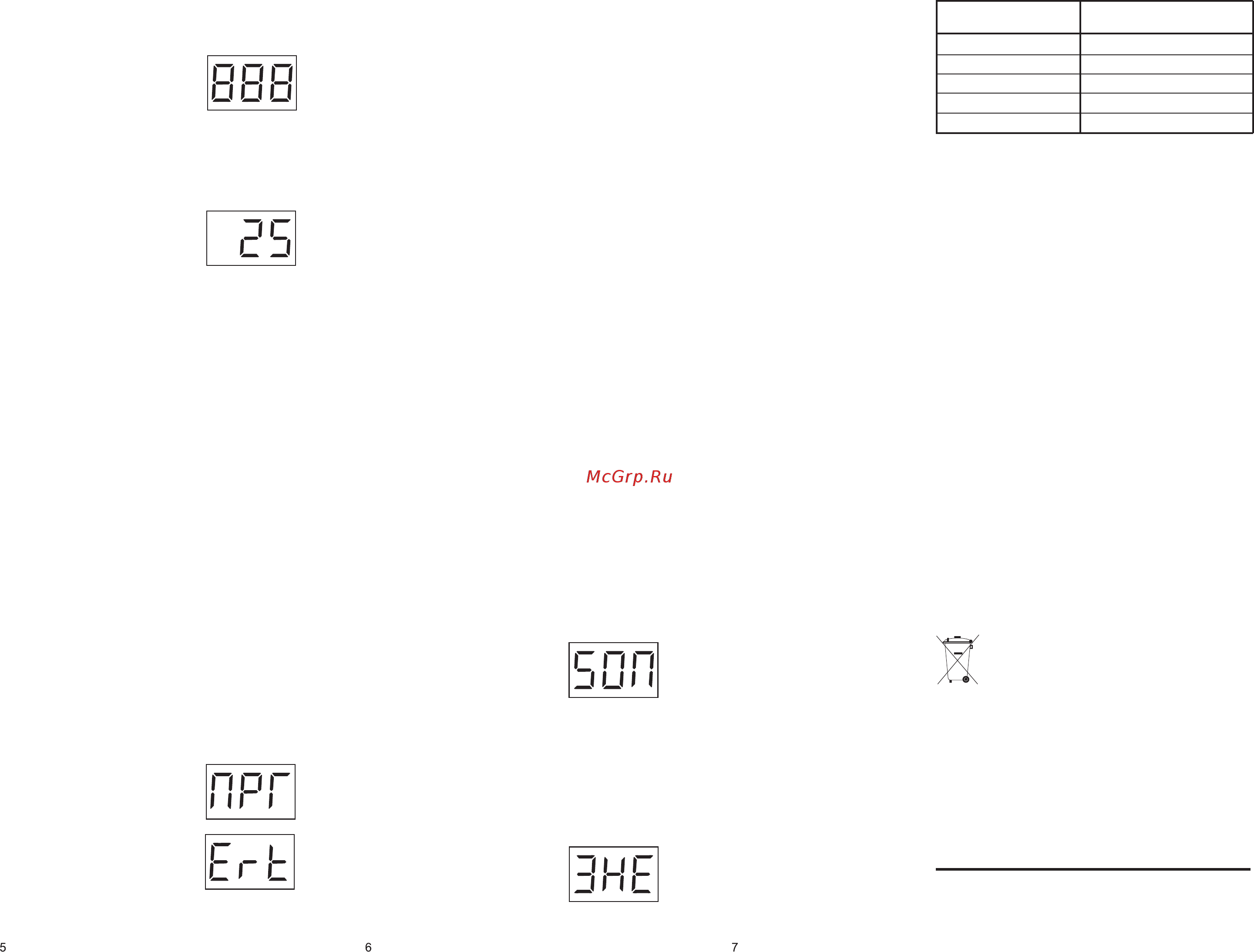

Для включения терморегуля-
тора подайте напряжение на кле-
мы 3 и 4. На экране в течении 3 с
отобразятся «888».
Потом начнется индикация температуры датчика.
Температура уставки
(завод. настр. 25 °С)
Для просмотра нажмите на «+»
или «–». Следующее нажатие на
«+» увеличит уставку, на «–» —
уменьшит.
Если температура уставки будет выше темпера-
туры датчика, включится нагреватель и загорится
красный индикатор.
Ручное отключение нагрузки
Для включения (отключения) нагрузки кратковре-
менно нажмите кнопку « ».
После включения нагрузки терморегулятор начнет
отображать текущую температуру. После отключения
нагрузки на экране высветится «oFF» и через 10 с
яркость экрана снизится до 20 %.
Просмотр версии прошивки
Удержание средней кнопки более 6 с выведет на
экран версию прошивки. После отпускания кнопки,
терморегулятор вернется в штатный режим.
Защита от внутреннего перегрева
Терморегулятор оснащен защитой от внутреннего
перегрева. В случае, если температура внутри
корпуса превысит 80 °С, произойдет аварийное от-
ключение нагрузки. На экране будет отображаться
«ПРГ» (перегрев) до тех пор, пока температура
внутри корпуса не опустится ниже 60 °С и не будет
нажата одна из кнопок для разблокировки термо-
регулятора.
При обрыве или коротком за-
мыкании датчика температуры
терморегулятор продолжает ра-
ботать в обычном режиме, но каж-
дые 4 с появляется надпись
«Ert», означающая проблему с
датчиком. В этом случае конт-
роль за внутренним перегревом
осуществляться не будет.
≡
ВОЗМОЖНЫЕ НЕПОЛАДКИ, ПРИЧИНЫ
И ПУТИ ИХ УСТРАНЕНИЯ
При включении терморегулятора экран и инди-
катор не светятся.
Возможная причина: отсутствует напряжение пита-
ния на клеммах 3 и 4.
Необходимо: убедится в наличии напряжения
питания.
Терморегулятор перешел в процентное управ-
ление.
Возможные причины:
— неправильное подключение датчика;
— случился обрыв в цепи датчика или темпе-
ратура вышла за пределы измеряемых температур
(см. Технические данные стр. 2);
— рядом с проводом датчика находится источник
электромагнитного поля, которое препятствует пере-
даче данных.
Необходимо:
— проверить соответствие подключения датчика;
— проверить место соединения датчика к термо-
регулятору, а также отсутствие механических повреж-
дений по всей длине соединительного провода дат-
чика;
— отсутствие источника электромагнитного поля
рядом с проводом датчика;
— убедиться, что температура не вышла за изме-
ряемые пределы .
В режиме процентного управления экран будет по-
казывать процент времени, когда нагреватель вклю-
чен в 30–минутном циклическом интервале. Процент
времени можно изменять кнопками «+» или «–» в
диапазоне 10...90 %.
На экране отображается «ЗНЕ».
Возможные причины: короткое замыкание в цепи
датчика;
Необходимо: проверить место соединения датчика
к терморегулятору, отсутствие ме-
ханических повреждений по всей
длине соединительного провода
датчика.
Процентное управление нагрузкой
(завод. настр. 50%)
При первом включении это
значение равно 50 % «50П», при
этом нагреватель в 30-минутном
интервале времени будет включен
на 15 минут.
Контроль температуры нагрева в этом режиме
будет недоступным.
Для подключения терморегулятора требуется:
— закрепить терморегулятор на монтажной
рейке (DIN);
— подвести провода питания, нагрузки и
датчика;
— выполнить соединения согласно данного пас-
порта.
Клеммы терморегулятора рассчитаны на провод
2
с сечением не более 16 мм . Для уменьшения
механической нагрузки на клеммы желательно
использовать мягкий провод. Зачистите концы
проводов 10 ±0,5 мм. Более длинный конец может
стать причиной короткого замыкания, а короткий —
причиной ненадежного соединения. Используйте
кабельные наконечники. Открутите винты клемм
и вставьте зачищенный конец провода в клемму.
Затяните силовую клемму с моментом 2,4 Н·м,
клемму для датчика — с моментом 0,5 Н·м. Слабая
затяжка может привести к слабому контакту и
перегреву клемм и проводов, перетяжка — к
повреждению клемм и проводов. Провода затяги-
ваются в силовых клеммах при помощи отвертки с
шириной жала не более 6 мм, в клеммах для
датчика — не более 3 мм. Отвертка с жалом
шириной более 6 мм для силовых клемм (более
3 мм для клемм датчика) может нанести меха-
нические повреждения клеммам. Это может
повлечь потерю права на гарантийное обслужива-
ние.
При необходимости допускается укорачивание и
наращивание (не более 20 м) соединительных
проводов датчика. Для наращивания длины не
допустимо использование двух жил многожильного
кабеля, используемого для питания нагревателя.
Наилучшим решением будет отдельный кабель к
датчику, монтируемый в отдельной трубке.
Необходимо, чтобы терморегулятор коммути-
ровал ток не более 2/3 максимального тока указан-
ного в паспорте. Если ток превышает это значение,
то необходимо нагрузку подключить через
контактор (магнитный пускатель, силовое реле),
который рассчитан на данный ток (схема 3).
Для получения оптимального результата от ис-
пользования системы «теплый пол» очень важно
сделать правильный расчет и правильно выполнить
монтаж. От выполнения этих действий зависит срок
службы системы и уровень комфорта, которым вас
будут радовать «теплые полы».
Укладку начинают или с соединительной коробки
или из шкафа управления. Крепить нагревательный
провод к полу необходимо крайне осторожно, чтоб
не повредить изоляцию и нагревательную жилу.
Сопротивление датчика при различной температуре
Температура, (°С)
5
10
20
30
40
Сопротивление датчика, (W)
25339
19872
12488
8059
5330
Производитель: ООО "ДС Электроникс"
Адрес: 04136, Украина, г. Киев, ул. Северо-Сырецкая, д. 1-3
Телефон: +38 (044) 485-15-01
Импортер в Россию: ООО "ТЕЗУРА"
Адрес: 308015, Россия, г. Белгород, ул. Пушкина, д. 49а, оф. 28в
Телефон: +7 (499) 403-34-90
e-mail: support@terneo.ru www.terneo.ru
v23_171128
