Режимы работы
Для просмотра текущего режима работы нажмите на
«≡». Как выбрать другой режим см. табл. 1.
РАСПИСАНИЕ
Настраивается только через приложение «terneo» или
браузер на my.terneo.ru.
Настраивается только через приложение «terneo»
или браузер на my.terneo.ru.
Если изменить заданную температуру в режиме Рас-
писание только до конца текущего периода. После тер-
морегулятор возобновит работу по расписанию. Выход
из временного режима при: возвращении заданной
температуры обратно, отключении питания, включении
периода отъезда.
РУЧНОЙ
При котором режим Расписание отключен и терморе-
гулятор постоянно поддерживает одну заданную темпе-
ратуру.
ОТЪЕЗД
Для отмены режима Отъезд удерживайте среднюю
кнопку в течение 4 с до появления на экране «oFF». Пос-
ле отпускания кнопки терморегулятор вернется в дейст-
вующий режим перед наступлением периода отъезда.
ВРЕМЕННЫЙ
Заданная температура
Нажатие на «+» или «–» выведет на экран режим
работы, затем заданную температуру этого режима.
Далее кнопками «+» и «–» можно изменить это зна-
чение.
».
Блокировка кнопок
(защита от детей и в общественных местах)
Для блокировки (разблокировки) удерживайте 6 с
одновременно кнопки «+» и «–» до появления на
экране «Loc» или бегущей строки «unLoc
Версия прошивки
Удержание кнопки «–» в течение 12 с выведет на
экран версию прошивки. После отпускания кнопки,
терморегулятор вернется в штатный режим.
Сброс к заводским настройкам
Для сброса всех настроек к заводским (кроме
настроек Wi-Fi) удерживайте кнопку «–» в течение 30 с
до появления на экране надписи «dEF». После от-
пускания кнопки терморегулятор перезагрузится.
актуальна для версии прошивки 2 3F .
Управление с кнопок
Включение / отключение
Удерживайте среднюю кнопку в течение 4 с (на экране
будут появляться одна за одной 3 черточки) до появле-
ния на экране «on» или «oFF».
После включения терморегулятор начнет отображать
температуру датчика. Если она ниже текущей заданной
температуры, то подается напряжение на нагрузку. При
этом индикатор начинает светиться красным цветом.
После отключения терморегулятора с кнопки, он пе-
реходит в спящий режим, о чем свидетельствует све-
чение точки в крайнем левом разряде экрана.
«oFF» Для полного
отключения необходимо отключить автоматический
выключатель.
Функциональное меню
Для просмотра нужного раздела
меню
Через 5 с после последнего нажа-
тия кнопок происходит возврат к ин-
дикации температуры.
При нажа-
тии кнопок на 1 с загорается надпись .
нажимайте определен ное
количество раз кнопку «≡ » (см. таб-
лицу 1). Для выбора и изменения
используйте кнопки «+» и «–».

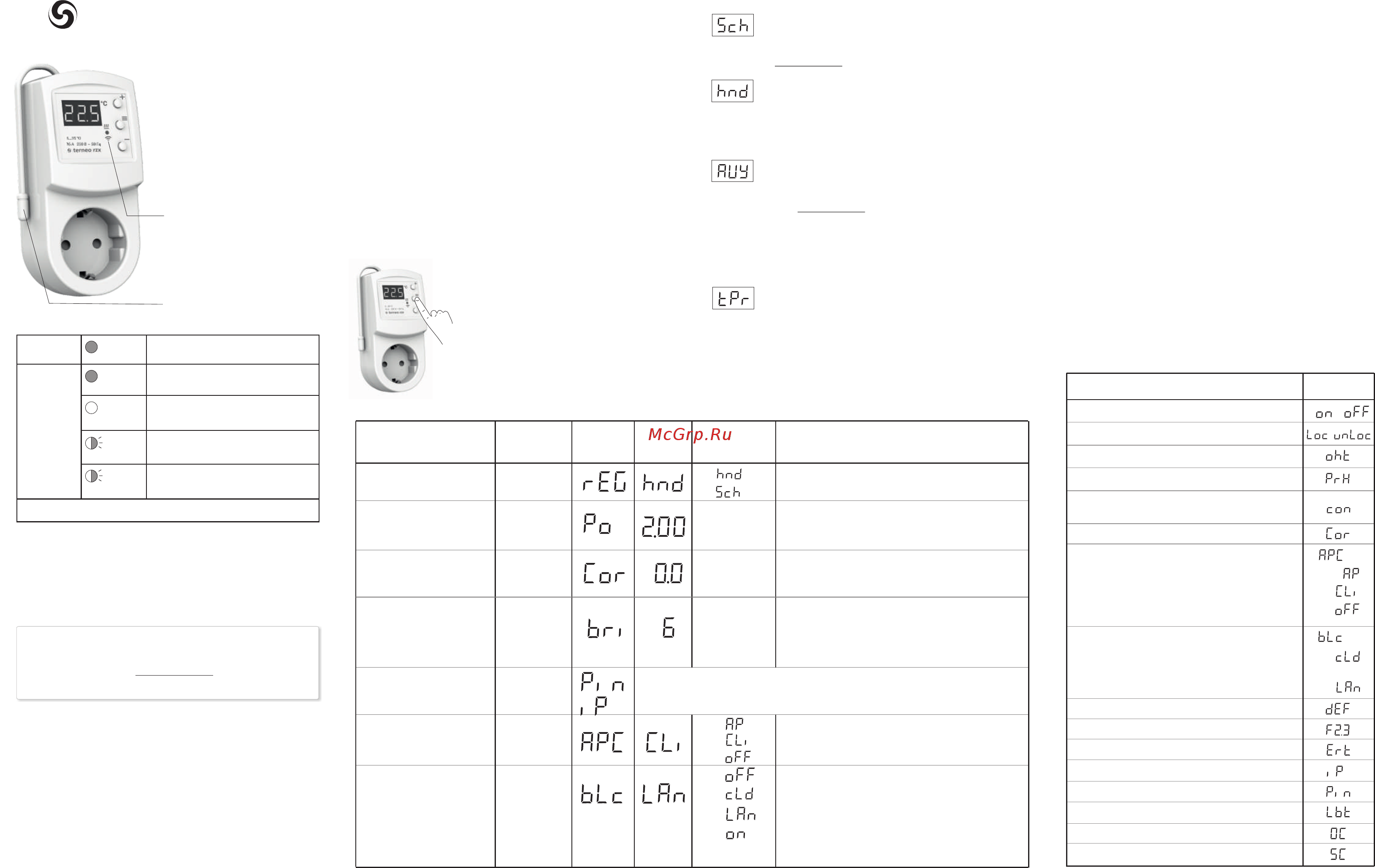

Инструкция
по эксплуатации
3
1
4
ТЕРМОРЕГУЛЯТОР
terneo rzx
простое управление теплом
Если версия прошивки терморегулятора не
соответствует версии, указанной в инструкции,
скачайте с сайта www.terneo.ru Инструкцию по
эксплуатации нужной версии.
Терморегулятор предназначен для управления на-
гревательным или охладительным оборудованием с
регулировкой температуры 5...35
Температура контролируется в месте установки тер-
морегулятора. Без датчика терморегулятор будет
работать в Режиме аварийной работы нагрузки по
таймеру (стр. 7).
Назначение
°С.
2
Индикатор статуса
Просмотр и увеличение
температуры уставки
текущего режима работы
Просмотр и уменьшение
температуры уставки
текущего режима работы
Функциональное меню
Датчик температуры
Состояние индикатора статуса
светит
2 р / с
1 р / 3 с
Есть связь с «облаком»
Нет связи с Wi-Fi
или Wi-Fi выключен
Режим Точка доступа (АР)
Режим Клиент и есть Wi-Fi, но
нет соединения с «облаком»
Красный
Синий
режим
Wi-Fi
и связь с
«облаком»
Фиолетовый —
Нагрузка включена
наложение красного и синего цветов
светит
не светит
Подключение в режиме точки доступа
каждые 5с (connection)
Значение
Символы
Блокировка кнопок (locking)
Внутренний перегрев (overheat)
Режим работы Wi-Fi
Версия прошивки
Включение / выключение
Поправка датчика пола (Correction)
Сброс к заводским настройкам ( )default
Блокировка удаленного управления
Блокировка управления с «облака»
Блокировка управления через
локальную сеть
Точка доступа (Access Point)
Клиент (С )lient
Wi Fi- выключен
Таблица 2. Обозначение символов на экране
/
Ошибка датчика внутреннего перегрева
Локальный IP-адрес
PIN-код для регистрации в «облаке»
Низкий заряд внутреннего источника питания
Обрыв датчика (open circut)
Замыкание датчика (short circut)
/
« »
« »
hnd
Sch
— Ручной режим
— режим Расписание
±9,9 °С,
шаг 0,1 °С
При необходимости возможно внести
поправку в температуру воздуха на
экране терморегулятора.
Для правильной работы статистики
энергопотребления необходимо ввести
мощность подключенной нагрузки.
« » — режим Точка доступа.
« ı» — режим Клиент.
« » — Wi–Fi отключен.
AP
CL
oFF
« » — отключена.oFF
« —
с «облака».
cLd » включена блокировка изменений
« А » —
через локальную сеть.
L n
включена блокировка изменений
2 раза
3 раза
Выбор режима
работы
Поправка
температуры
воздуха (correction)
Мощность
подключенной
нагрузки
PIN-код для реги-
страции в «облаке»
или локальный IP
Блокировка удален-
ного управления
терморегулятором
(blocking)
Режим работы
Wi-Fi
Раздел меню
Изменить
кнопками
«+» и «–»
Завод.
настр.
Примечание
Экран
Нажмите
кнопку «≡»
Таблица 1. Навигация по Функциональному меню
0...9
0,1...3,0 кВт
При яркости 0 на экране будут
отображаться только точки:
левая — наличие напряж. питания;
средняя — отображает сост. нагрузки;
правая — отображает сост. Wi-Fi сети.
Яркость в режиме
ожидания
(brightness)
4 раза
5 раз
6 раз
7 раз
8 раз
W -Fi должен быть включен. При подключении к «облаку» terneo
выводит PIN-код для регистрации, при отсутствии связи с
«облаком» — свой локальный IP-адрес.
i
« » — полная блокировка управления с
«облака». Изменение параметров возмож-
но только с кнопок терморегулятора.
on
Действие предпрогрева (preheating)
