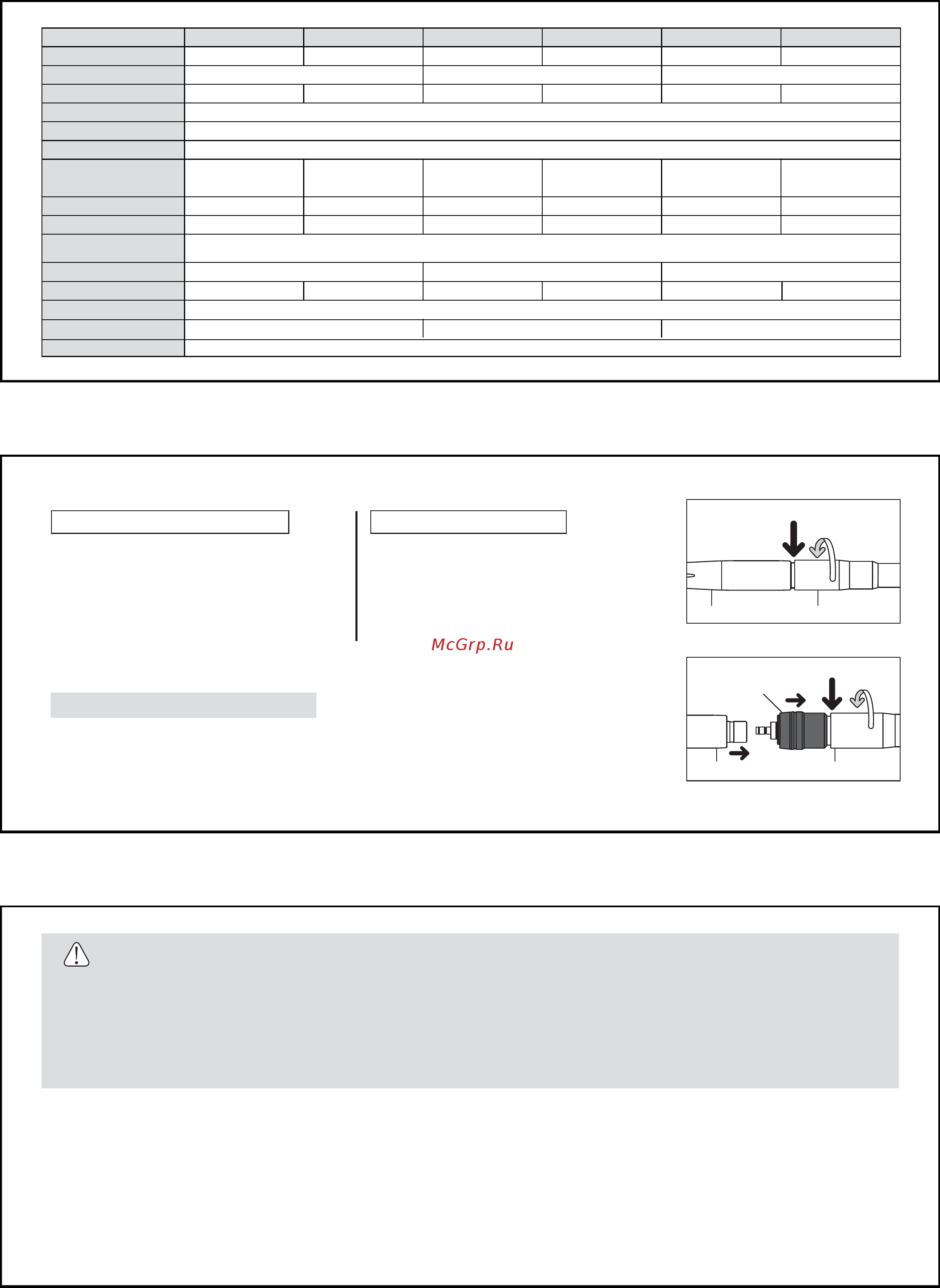

![Nsk DynaLED M500LG QD [2/6] 1 подсоединение](/views2/1460556/page2/bg2.png)
3
РУССКИЙ
GERMAN FRENCH SPANISH ITALIAN
M500LG M4
ISO9168 Тип 2, 4 отверстия
380 000 - 450 000 об/мин
0,20 МПа (2,0 кгс/см ) - 0,25 МПа (2,5 кгс/см )
22
Четырехточечный спрей
Кнопочный зажим
ISO 1797-1 Тип 3
ø1,59-1,60 мм Бор с коротким
хвостовиком
ø1,59-1,60 мм Бор с коротким
хвостовиком
ø1,59-1,60 мм Бор с коротким
хвостовиком
ø1,59-1,60 мм
Стандартный бор
ø1,59-1,60 мм
Стандартный бор
ø1,59-1,60 мм
Стандартный бор
9,0мм
21мм
ø
2 мм
-
45±5НЛ/мин 50±5НЛ/мин 40±5НЛ/мин
M500LG B2
ISO9168 Тип 1, 2 отверстия
M500LG QD
M600LG M4
330 000 - 430 000 об/мин
380 000 - 450 000 об/мин
330 000 - 430 000 об/мин
380 000 - 450 000 об/мин
330 000 - 430 000 об/мин
ISO1797-1 Тип 3
ISO 1797-1 Тип 3
ISO1797-1 Тип 3
ISO 1797-1 Тип 3
ISO1797-1 Тип 3
10,5мм
9,0мм
10,5мм
9,0мм
10,5мм
25мм
21мм
25мм
21мм
25мм
M600LG B2
M600LG QD
Переходник QD
Модель
Тип головки
Тип соединения
Скорость вращения
Возд.давление привода
Тип водяного спрея
Тип зажима
Тип бора
Мин. глубина зажима
Макс. длина бора
Макс. диаметр
рабочей части
Макс. потребл. воздуха (0,25 МПа)
Диаметр головки х высота
ø
10,6мм x 12,4мм
ø
12,1мм x 13,3мм
ø
10,6мм x 12,4мм
ø
12,1мм x 13,3мм
ø
10,6мм x 12,4мм
ø
12,1мм x 13,3мм
Давление воды
Возд.давление для спрея
2
Оптика
0,15 МПа (1,5 кгс/см )-0,25 МПа (2,5 кгс/см )
22
Световод
Мини Мини МиниСтандартная Стандартная Стандартная
0,15 МПа (1,5 кгс/см )-0,25 МПа (2,5 кгс/см )
0,05 МПа (0,5 кгс/см )-0,20 МПа (2,0 кгс/см )
22
2
4
2. Подсоединение/Отсоединение наконечника
M500LG M4/B2, M600LG M4/B2
2-1 Подсоединение
2-2 Отсоединение
2-4 Отсоединение
Оттяните кольцевой зажим в обратную сторону, как показано на Рис.2.
M500LG QD, M600LG QD
2-3 Подсоединение
Настройка подачи воздуха
Рис. 1
Наконечник
Наконечник
Соединительная гайка
Точка проверки давления воздуха
Точка проверки давления воздуха
Рис. 2
Соединительная гайка
Соединительное кольцо
1) Вставьте наконечник в разъем шланга.
2) Затяните соединительную гайку (Рис.1).
1) Вставьте переходник в разъем шланга.
2) Затяните соединительную гайку.
3) Оттяните соединительное кольцо.
4) Вставьте наконечник в переходник.
Ослабьте соединительную гайку и
вытяните шланг.
Установите воздушное давление в точке проверки воздушного давления. См. Рис.1 и Рис.2.
Установочные значения указаны в таблице с техн. характеристиками. Не превышайте
рекомендованное воздушное давление, используйте мульти-монометр.
Мульти-монометр: 4-х канальный разъем Midwest Код заказа Z109400
2-х и 3-х канальный разъем Borden Код заказа Z109200
5
РУССКИЙ
GERMAN FRENCH SPANISH ITALIAN
ПРЕДОСТЕРЕЖЕНИЕ
3. 3. Проверка перед началом лечения
Убедитесь, что вы надежно присоединили переходник к шлангу и наконечник к переходнику.
Не тяните за соединительное кольцо, когда наконечник находится под воздушным давлением. Наконечник может
«выскочить» у вас из рук из-за воздушного давления.
Не превышайте рекомендованное давление воздуха. При повышенном давлении бор может выскочить из наконеч-
ника.
Подаваемый воздух должен быть сухим и чистым. Наличие пыли и грязи в воздухе ведет к поломке мотора.
•
•
•
•
Перед использованием наконечника произведите следующие ниже действия. При обнаружении отклонений от нормы
немедленно прекратите использование наконечника и свяжитесь с дилером.
Установите бор (никогда не превышайте максимальную скорость вращения).
Убедитесь в отсутствии отклонений от нормы во вращении, вибрации, шуме или тепловыделении.
Если наконечник функционирует нормально, дайте ему поработать еще в течение 1 минуты, затем убедитесь в
отсутствии нагрева внешней поверхности наконечника.
При отсутствии вышеуказанных отклонений от нормы начните работу.
1)
2)
3)
