Nsk DynaLED M500LG QD [6/6] Замена уплотнительных колец переходник qd

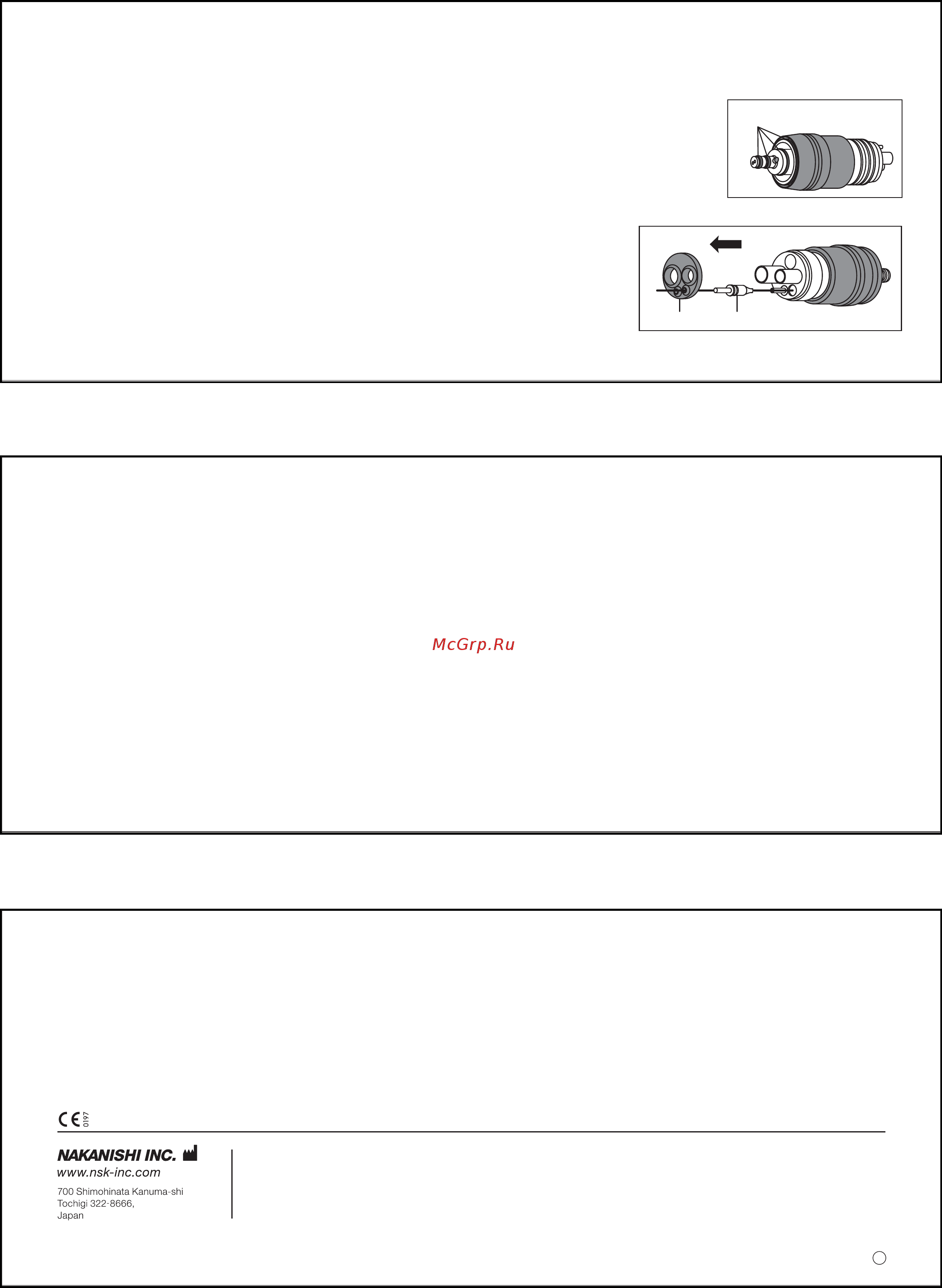

![Nsk DynaLED M500LG QD [6/6] Замена уплотнительных колец переходник qd](/views2/1460556/page6/bg6.png)
15
РУССКИЙ
GERMAN FRENCH SPANISH ITALIAN
9. Безвозвратный клапан (переходник QD)
Прокладка
Безвозвратный клапан
Рис. 13
8. Замена уплотнительных колец (переходник QD)
Рис. 12
Упл.кольцо
2) Достаньте специальный чистящий мандрен из хвостовой части щеточки. Аккуратно вставьте мандрен прямо в отверстие. Вставляйте
мандрен без усилий. В случае повреждения отверстия направление спрея сместиться, и бор не будет охлаждаться должным образом.
3) После использования очистите мандрен и вставьте его обратно в хвостовую часть щеточки.
Изношенные или поврежденные кольца могут стать причиной утечки воздуха или воды. Замените
уплотнительные кольца, как показано на Рис.10, если заметите, что вода попадает в подаваемый воздух.
Набор уплотнительных колец (4 шт.): Код заказа Y900592
Для предотвращения попадания жидкостей из полости рта в систему подачи воды переходник
QD оснащен безвозвратным клапаном. Если вода начинает протекать из наконечника –
замените безвозвратный клапан.
1) Отсоедините прокладку.
2) Замените безвозвратный клапан.
16
10. Гарантия
Гарантия NSK распространяется на производственные неисправности и дефекты материалов. NSK сохраняет за собой право диагности-
ровать прибор и определять причину неисправностей. Запчасти можно приобрести в течение 7 лет после приостановки выпуска модели.
’11.00.00
N
Данный медицинский прибор разработан и произведен в соответствии с директивой 93/42/EEC.
Спецификация может быть изменена без предварительного уведомления.
NSK Rus & CIS
www.nsk-russia.ru
115114, Россия, г. Москва,
Дербеневская наб.,7, стр.16
