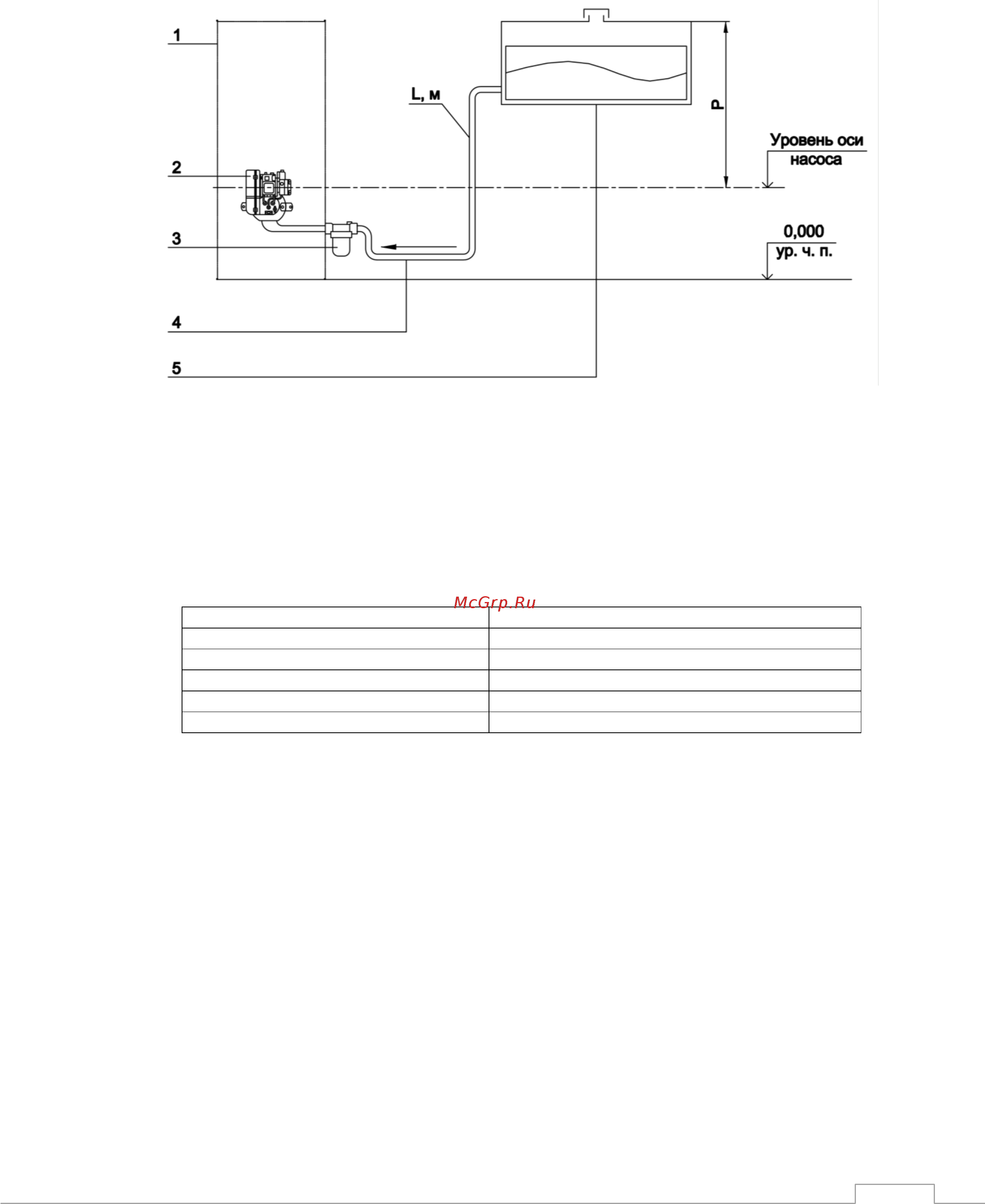

СХЕМА II
системы подачи топлива в котел,
когда бак т.р. расположен выше уровня котла
Рис. 29.
где, 1-котел; 2-топливный насос; 3-топливный фильтр;
4 - однотрубный трубопровод; 5 - бак т.р.
Условия монтажа системы подачи топлива в котел, при расположении бака т.р. выше котла:
а) высота Р от «уровня оси топливного насоса» до верхнего уровня жидкости в баке т.р., не
более 3,5 м;
б) длина трубопровода L от топливного насоса до бака т.р., не более 25 м;
Внутренний диаметр трубопровода относительно мощности котла, выбирается по таблице.
Тепловая мощность котла, ккал / час
Внутренний дна метр трубопровода, мм
30 000
8 + 10
50 000 / 70 000
10 + 12
100 000 / 150 000
10 + 12
200 000
10 + 14
300 000 / 400 000
12 + 14
