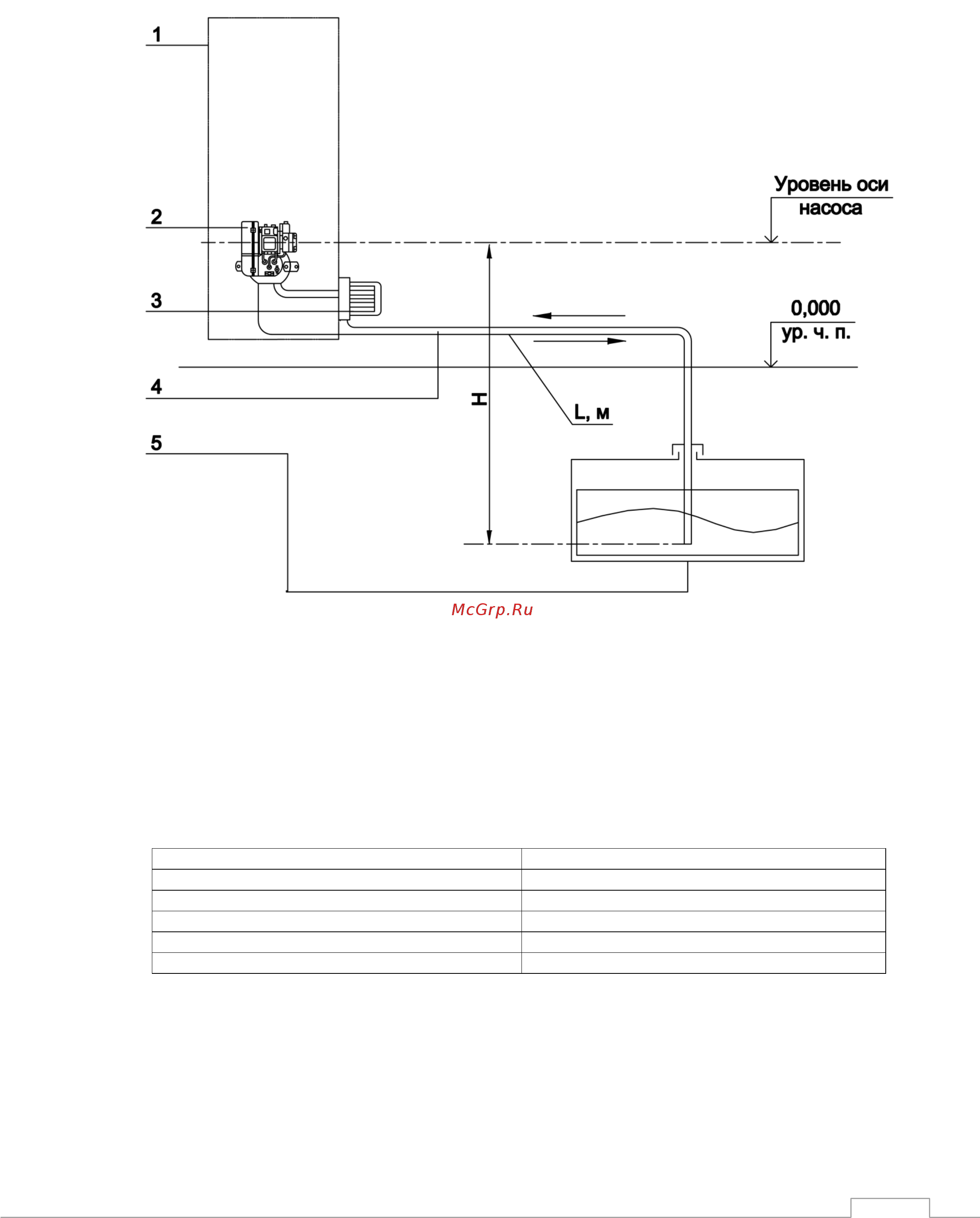

СХЕМА III

системы подачи топлива в котел,

когда бак т.р. расположен ниже уровня котла

Рис. 30.

где, 1 - котел; 2 - топливный насос; 3 - топливный фильтр;

4 - двухтрубный трубопровод, 5- бак т.р.

Условия монтажа системы подачи топлива в котел, при расположении бака т.р. ниже котла:

а) высота Н от уровня забора топлива до «уровня оси топливного насоса», не более З м;

б) длина трубопровода L от топливного насоса до бака т.р., не более 10 м;

Внутренний диаметр трубопровода, зависит от мощности котла. Зависимость между внутренним

диаметром трубопровода и мощностью кота, дана в таблице.

Топливный фильтр и топливный кран.

5.1. Топливный фильтр фирмы KITURAMI, в системе подачи топлива в котел, устанавливается

перед топливным насосом, и обеспечивает защиту от различных грязевых взвесей и влаги,

которые содержаться в топливе.

5.2. Для системы подачи топлива, фирма KITURAMI выпускает несколько типов топливных

фильтров, в частности: тип 40/50, показанный на рис. 31.

Тепловая мощность котла, ккал/час

Внутренний дна метр трубопровода, мм

30 000

6 + 8

50 000 / 70 000

8 + 10

100 000 / 150 000

8 + 10

200 000

10 + 12

300 000 / 400 000

10 + 12
