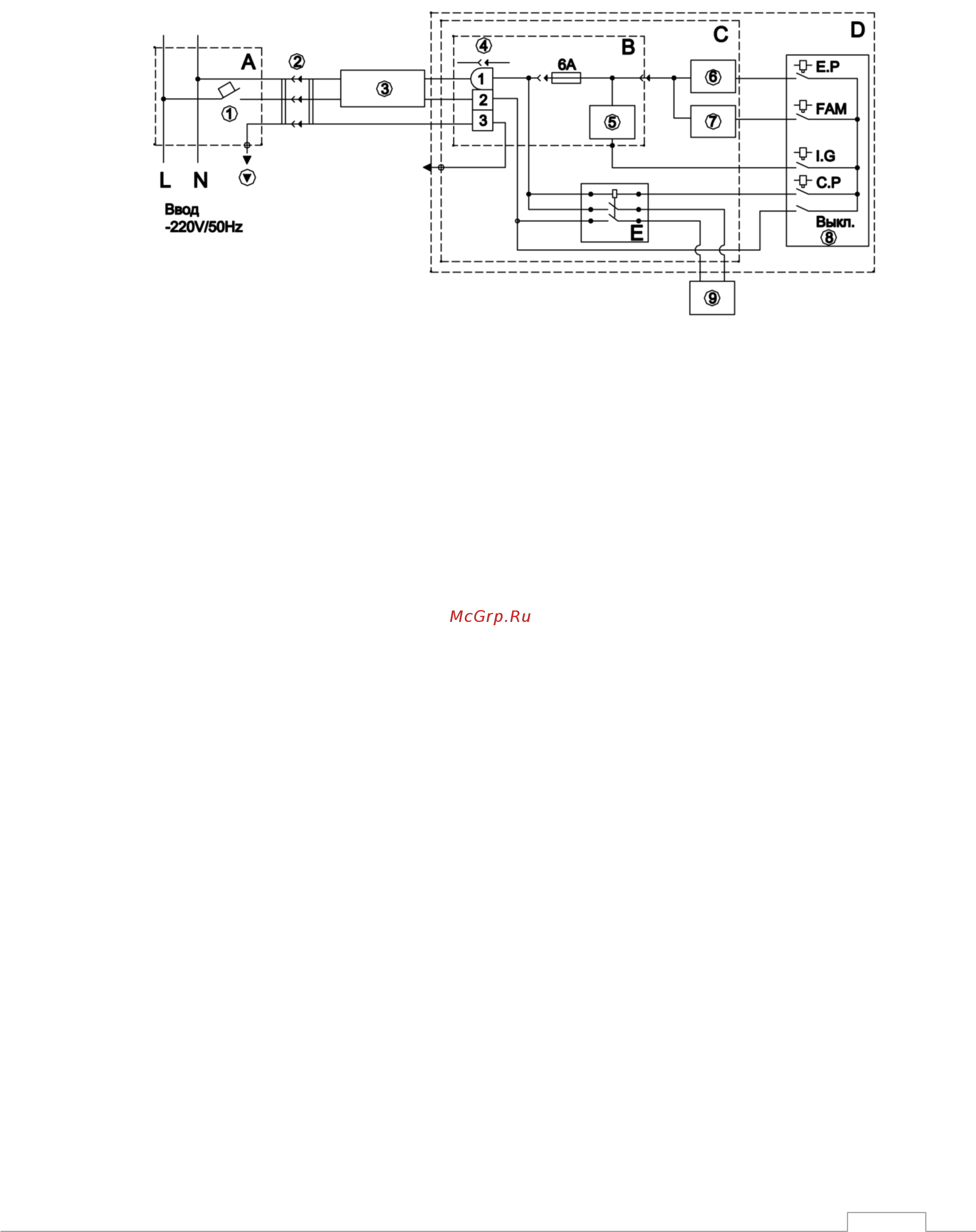

СХЕМА ПОДКЛЮЧЕНИЯ КОТЛА К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Рис. 33.

Условные обозначения на схеме:

A распределительный шкаф объекта 1 автоматический выключатель котла

B корпус трансформатора зажигания 2 электрический соединитель,

с комплектом проводов розеточная и вилочная части

C горелка 3 стабилизирующее устройство

D котел 4 Разъемное соединение, 3PIN

Выкл. выключатель блока управления 5 трансформатор зажигания

E.P реле топливного насоса 6 топливный насос

FAM реле мотора вентилятора 7 мотор вентилятора

I.G. реле трансформатора зажигания 8 блок управления

C.P. реле циркуляционного насоса 9 циркуляционный насос

3. Требования к электропитанию котла.

3.1. Отклонения питающего напряжения электрического тока, при котором обеспечивается

работоспособность котла, от плюс 10 до минус 15 % номинального.

3.2. Перед котлом необходимо подключить стабилизирующее устройство, если на объекте

питающее напряжение электрического тока более 10% номинального, или менее 1.5 %

номинального, или нестабильность подачи электропитания зависит от помех силовых

электропотребителей.

3.2. После прекращения подачи электропитания котел отключается. При возобновлении подачи

электропитания котел включается автоматически в режиме отопления.

Примечание. При возобновлении подачи электропитания с напряжением ниже 15 % от

номинального значения, завод-изготовитель не гарантирует автоматическое включение котла.

3.3. Подачу электропитания на котел выполняет электрический соединитель, состоящий из

розеточной и вилочной частей, см. рис. 35. Включение/выключение электропитания автоматики

котла выполняет выключатель на блоке управления. Однако, когда выключатель на блоке

управления находится в положении "Выключено", электропитание продолжает обеспечивать

работу узла безопасности котла.

Котел считается обесточенным, когда вилка котла отключена от электророзетки 220В.

Примечание. Порядок пуска или перезапуска котла, см. главу настоящего паспорта "Управление

работой котла".
