45

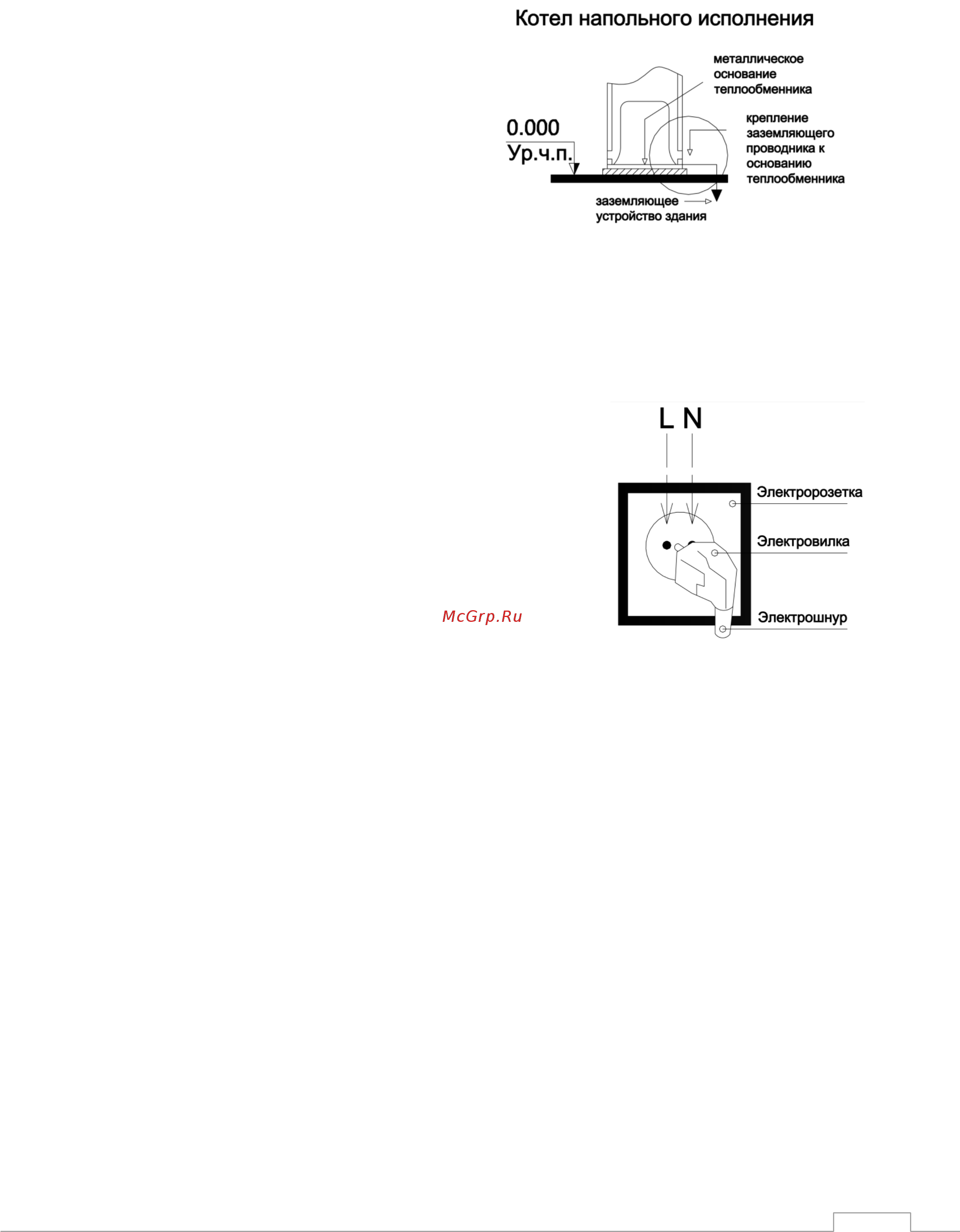

4. Заземление котла (см. рис. 34.)
4.1. Заземляющее устройство котла должно
отвечать требованиям ГОСТ Р 50571.10-96.
«Заземляющие устройства и защитные
проводники», которое является частью
комплекса государственных стандартов на
электроустановки зданий, разрабатываемых
на основе стандартов Международной
Электротехнической Комиссии МЭК 364
«Электрические установки зданий».
4.2. Местом для крепления заземляющего
устройства является металлическое основание
теплообменника (рис. 34.) в котлах с тепловой
Рис. 34.
мощностью до З0000 ккал / час, или основание корпуса котла с тепловой мощностью более
З0000 ккал / час.
4.3. Вид соединения и способ крепления заземляющего устройства на котле определяется
действующими требованиями нормативных документов на электроустановки зданий.
5. Молниезащита здания, где установлен котел.
5.1. Здание или сооружение, где установлен котел, должно иметь молниезащиту, согласно
требованию СНиП П-35-76 "Котельные установки".
6. Порядок включения котла в электророзетку. (Рис.
35)
6.1. Коммутация проводов на электророзетке
выполняется, как показано на рис. 35. Слева от лицевой
стороны электророзетки к контактному винту
подключается фазовый провод «L», справа к контактному
винту подключается нулевой провод «N».
6.2. Электровилка всегда включается в электророзетку
электрошнуром вниз.
Примечание. Проверка подключения электровилки к
электророзетке проверяется по фазовой линии от
электророзетки до электрической части котла.
Рис. 35.
В комплекте котла поставляется электрошнур с электровилкой с зануляющим контактом с одной
стороны и с разъемным соединением 3 PIN с другой стороны. Контакт "2" разъемного соединения
3 PIN (см. поз.4 на «Схеме подключения котла к электрической сети», рис. 33) через питающий
провод соединяется с штифтом «L» электровилки (см. рис. 35.). Штифт «L» электровилки
соединяется с гнездом «L» электророзетки.
6.3. Применение заземляющего контакта электровилки котла, соединенного с заземляющим
контактом электророзетки не должно противоречить требования, изложенным в подразделе 4
«Заземление котла» настоящего раздела «Подключение электропитания».
Внимание. При подключении проводов к розетке, необходимо проверить присоединение
провода заземляющего устройства к заземляющему контакту этой розетки. Ошибка, при
подключении фазового или нулевого проводов к заземляющему контакту розетки, создает угрозу
поражения человека током. В электрической части котла, такая ошибка приводит к
повреждению проводов и электроприборов некоторые мгновенно (видимая неисправность),
другие частично (скрытая неисправность). Скрытая неисправность наиболее опасна для
эксплуатации котла, который работает в автоматическом режиме при длительном отсутствии
человека на обогреваемом объекте.
