15 Запасные части
15.1 Общие сведения
Если при выполнении осмотра или технического обслуживания вы
ясняется, что необходимо заменить определенный компонент тепло
вого насоса, то использовать только рекомендуемые запчасти и обо
рудование.
Внимание
Должны использоваться только заводские запасные части.
Примечание
Для заказа запасной части указать номер артикула, приведен
ный в перечне.
15.2
AWHP-2 MIV-3
15.2.1 AWHP 4 MR – AWHP 6 MR-2

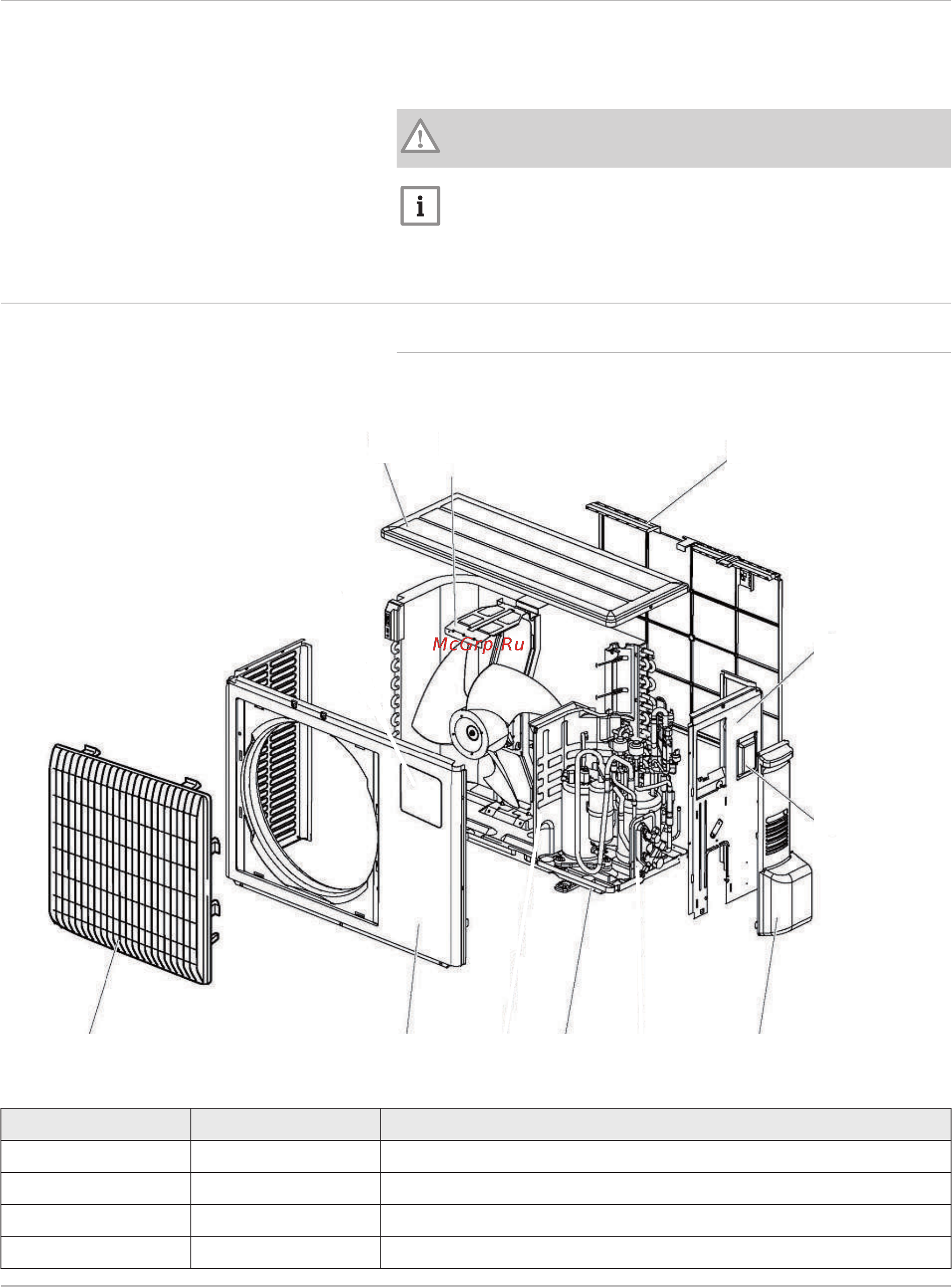

Рис.119 AWHP 4 MR – AWHP 6 MR-2: основание
MW-2000059-1
1 2 3 4
5
6
789
Позиция Артикул Описание
1 300023680 Решетка вентилятора
2 7604144 Передняя панель
3 7604156 Каркас
4 300023684 Панель доступа для проведения технического обслуживания
15 Запасные части
110 AWHP-2 MIV-3 7636103 - v04 - 30052017
