De Dietrich 4 MR-3 [51/136] Выбор места для установки датчика наружной темпе ратуры дополнительно
![De Dietrich 4 MR-3 [51/136] Выбор места для установки датчика наружной темпе ратуры дополнительно](/views2/1464337/page51/bg33.png)
Наружный
блок
AWHP 4
MR
AWHP 4.5
MR
AWHP 6
MR-2
AWHP 8
MR-2
AWHP 6
MR-3
AWHP 8
MR-2
R1.UK
AWHP 11
MR-2
AWHP 11
TR-2
AWHP 16
MR-2
AWHP 16
TR-2
B:
Максималь
ный пере
пад высот
10 м 30 м 10 м 30 м 30 м 30 м 30 м 30 м
C:
Максималь
ное количе
ство колен
15 10 15 15 15 15 15 15
5.2.3
Выбор места для установки датчика наружной темпе
ратуры (дополнительно)
Важно выбрать место, которое позволило бы датчику правильно и
эффективно измерять внешние условия.
Рекомендуемое место
Установить датчик наружной температуры в месте, соответствующем
следующим требованиям:
На фасаде отапливаемой зоны, если возможно, то на северной
На высоте, равной половине высоты отапливаемой зоны
Под влиянием погодных изменений.
Защищенном от прямого солнечного излучения.
Легкодоступном.

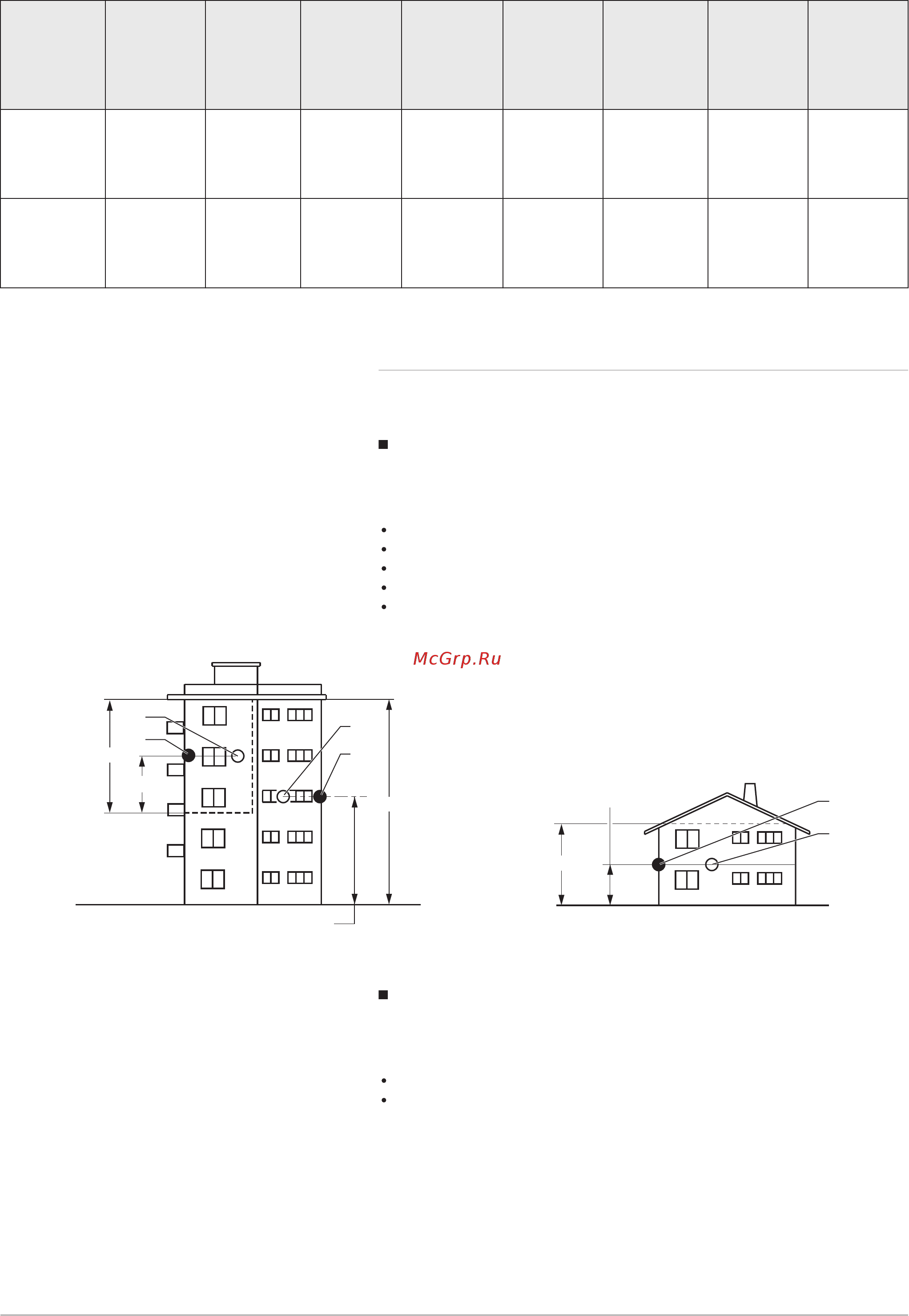

Рис.36
Рекомендуемое место для датчика наружной температуры
MW-8800N001-3
2
1
2
1
1
2
H
1/2 H (min. 2,5 m)
1/2 H (min. 2,5 m)
1/2 Z
H
Z
1
Рекомендуемое место
2
Возможное место
H
Жилая высота, контролируемая датчиком
Z
Жилая зона, контролируемая датчиком
Нерекомендуемые места для установки
Не устанавливать датчик наружной температуры в следующих ме
стах:
Заслоненные частью здания (балконом, крышей и т. п.)
Около постороннего источника тепла (солнце, дымовая труба, вен
тиляционная решетка и т. д.)
5 Перед установкой
7636103 - v04 - 30052017 AWHP-2 MIV-3 51
