3. Установить сливной канал. Дно засыпать галькой.
Примечание
Использовать комплект напольных опор, поставляемый в ка
честве дополнительного оборудования: Ед. поставки EH112.
6.3
Гидравлическое подключение
6.3.1 Подсоединение внутреннего блока
Примечание
Для выполнения технического обслуживания и обеспечения
доступа к различным компонентам модуля водные трубы
имеют определенный уклон. Это уклон необходим и он дол
жен быть всегда под контролем. Такая конструкция трубы га
рантирует герметичность оборудования.
1. Установить фильтр 400 мкм на обратную трубу отопления внут
реннего блока (обязательно): Отдельная упаковка EH61.
Внимание
Соблюдать направление установки для фильтра.
Установить сливной кран между внутренним блоком и конту
ром отопления.
2. Чистить фильтр, по меньшей мере, 1 раз в год.
3. При наличии дополнительного гидравлического источника тепла
выполнить гидравлические подключения между внутреннем
блоком, контуром отопления и котлом.
Предупреждение
Для обеспечения оптимальной эксплуатации котла как допол
нительного источника тепла, расход воды через котёл должен
быть не меньше расхода в установке.
Более подробно - см.
Размеры и подключения, Страница 22
AWHP 4 MR – AWHP 6 MR-2, Страница 22
AWHP 4.5 MR, Страница 22
AWHP 8 MR-2, Страница 23
AWHP 11 MR-2 – AWHP 16 MR-2 – AWHP 11 TR-2 – AWHP 16
TR-2, Страница 24
MIV-3 с дополнительным электрическим источником тепла,
Страница 25
MIV-3 с дополнительным гидравлическим источником тепла,
Страница 26

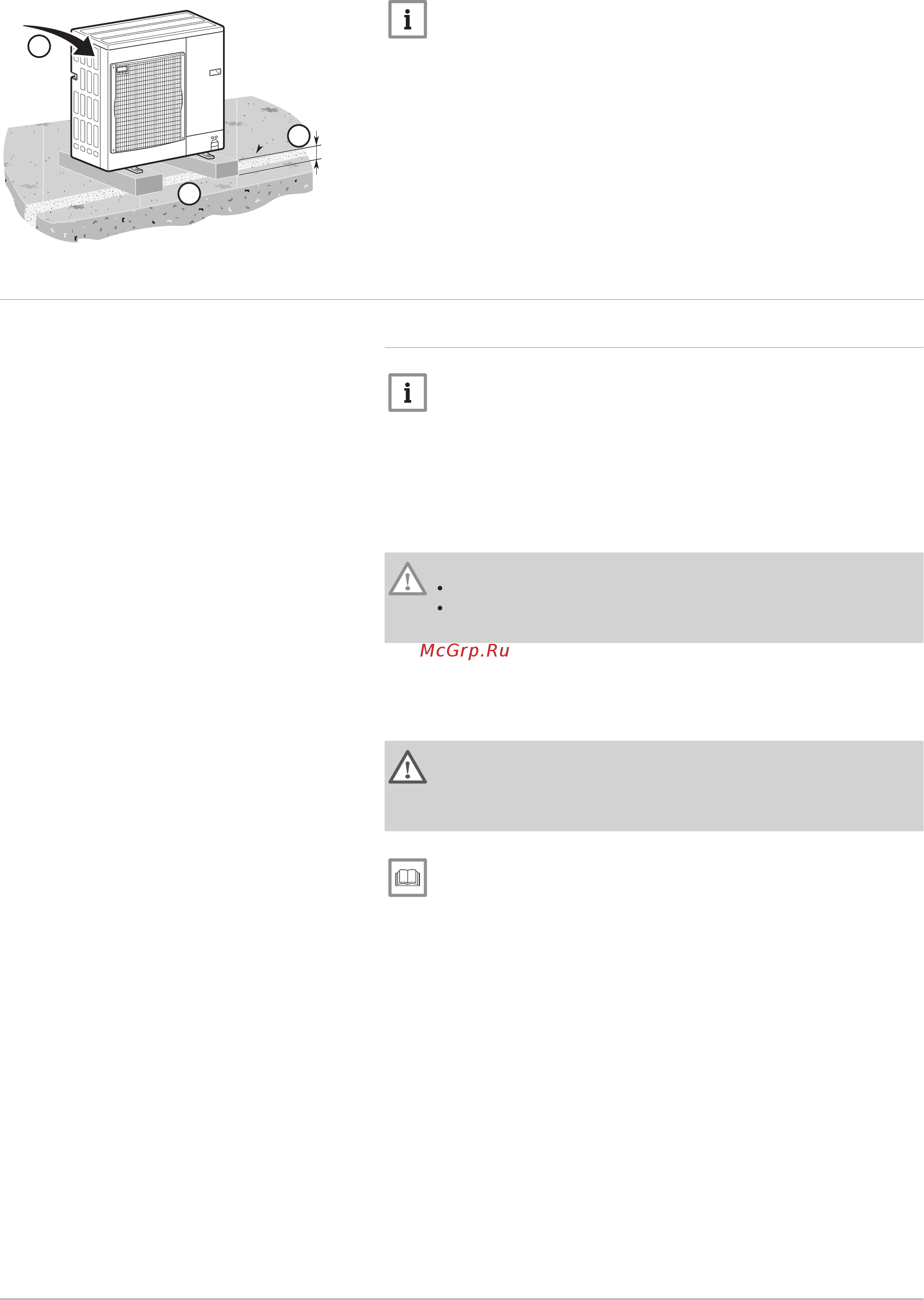

Рис.50 Установка наружного блока на
земле
MW-M001452-3
200
2
1
3
6 Установка
7636103 - v04 - 30052017 AWHP-2 MIV-3 61
