4.4 Описание панели управления
4.4.1 Описание клавиш

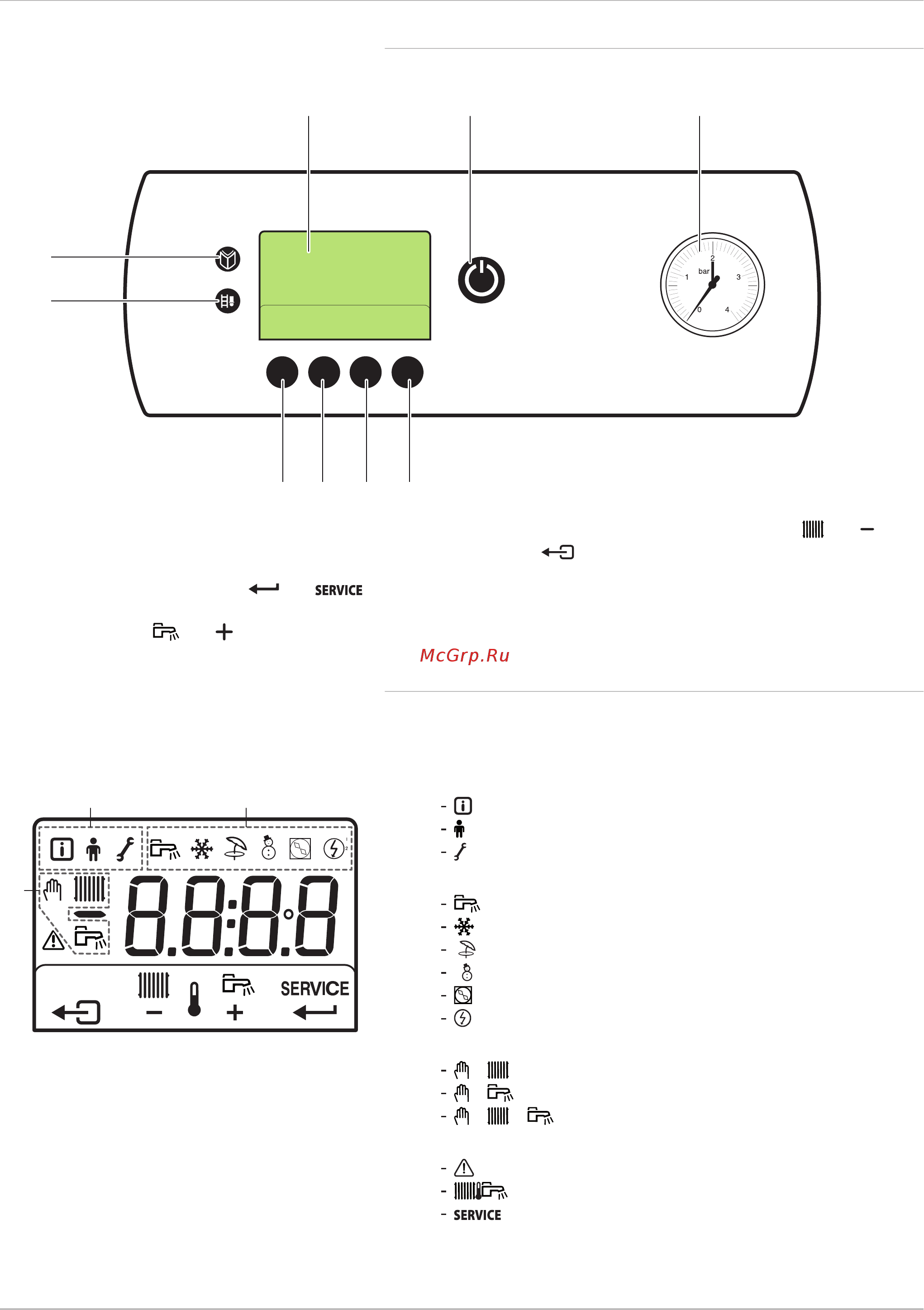

Рис.28 Панель управления
MW-M002226-1
1
7
6 5 4
2 3
9
8
1 Дисплей
2 Переключатель Вкл./Выкл.
3 Манометр
4
Клавиша подтверждения или
5 Клавиша температуры горячей санитарно-техни
ческой воды или
6
Клавиша температуры отопления или
7
Клавиша [Выхода]
8 Клавиша принудительного включения дополни
тельного источника тепла
9 Клавиша меню
4.4.2 Описание дисплея
На дисплее отображается рабочий статус теплового насоса, темпера
тура воды в подающей линии системы отопления и коды ошибок.
1 Меню:
: Отображение меню Информация
: Меню Пользователя
: Настройки Специалиста
2 Режимы работы:
: Режим ГВС
: Режим охлаждения (только для реверсивных моделей)
: Выключение/Режим защиты от замораживания
: Режим отопления
: Компрессор работает
: Дополнительный источник тепла включен, ступень 1-2
3 Принудительное включение дополнительного источника тепла:
+ : Отопление
+ : Горячая санитарно-техническая вода
+ + : Отопление + ГВС
Прочая информация:
: Произошла ошибка
: Регулировка заданных значений температур
: Идет ручной цикл удаления воздуха / Постоянное от
ображение меню Информация / Включена функция сушки
стяжки.
Рис.29 Дисплей
MW-M002227-1
1
3
2
4 Описание оборудования
7636103 - v04 - 30052017 AWHP-2 MIV-3 43
