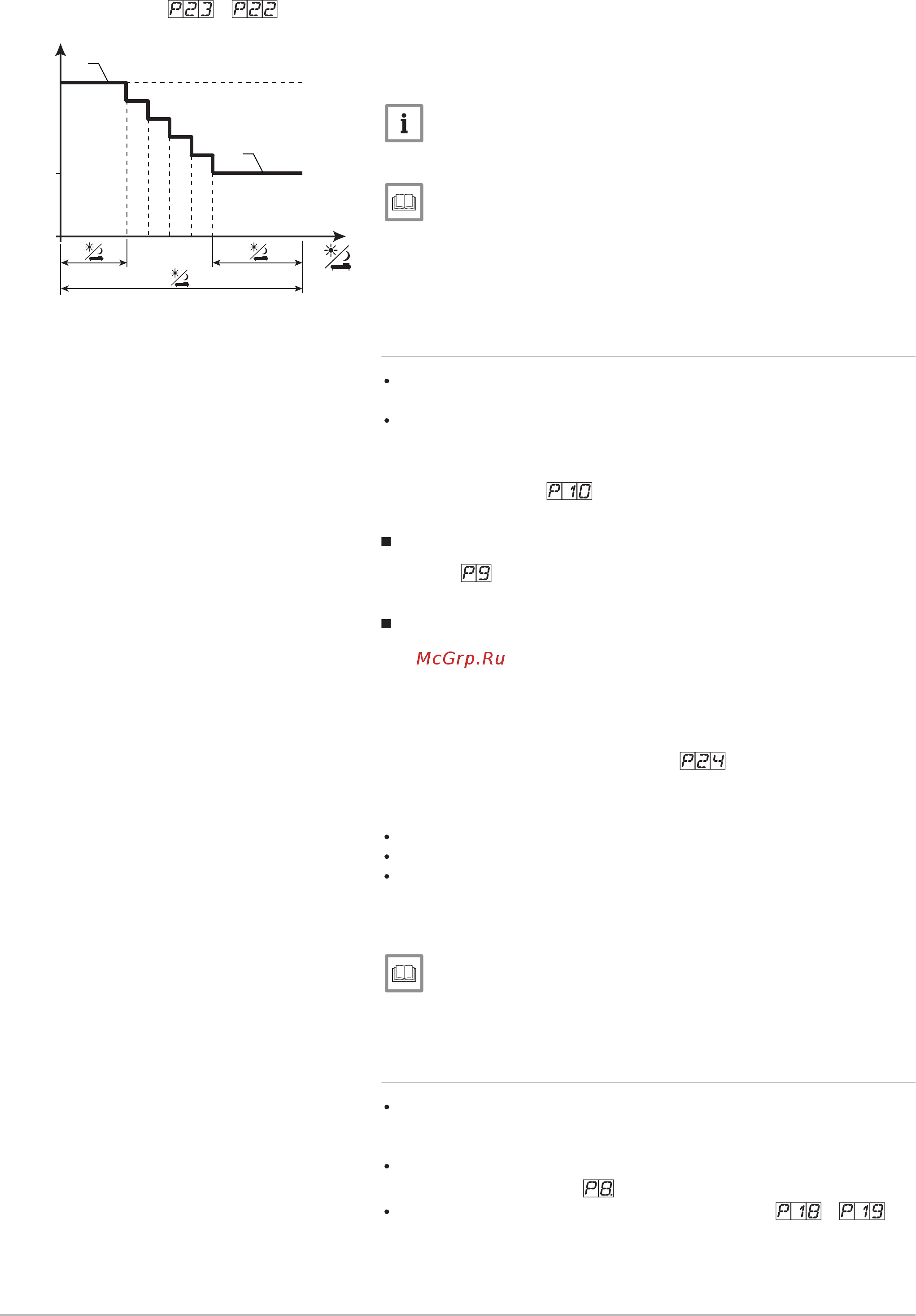

De Dietrich 4 MR-3 [41/136] Режим охлаждения
![De Dietrich 4 MR-3 [41/136] Режим охлаждения](/views2/1464337/page41/bg29.png)
A Начальная температура сушки стяжки поддерживается в тече
ние 3 дней
B Конечная температура сушки стяжки поддерживается в тече
ние 4 дней
Примечание
Каждые 24 часа заданное значение пересчитывается, а ос
тавшееся количество дней сокращается.
Более подробно - см.
Описание параметров специалиста, Страница 90
Использование функции сушки стяжки, Страница 99
4.2.7 Режим охлаждения
Для режима охлаждения необходимо наличие термостата комнат
ной температуры.
Режим охлаждения можно включить для наружной температуры от
10°C до 40°C.
Для настройки заданной температуры для режима охлаждения ис
пользуется параметр . Если комнатная температура ниже, чем
заданное значение на термостате, охлаждение выключается.
Ручное включение режима охлаждения
Параметр используется для включения и выключения режима
охлаждения.
Автоматическое включение режима охлаждения
Включение режима охлаждения или режима охлаждения и нагрева го
рячей санитарно-технической воды может осуществляться автомати
чески при помощи управляющего контакта, подключенного на вход
DHW.
Для настройки режима охлаждения и нагрева горячей санитарно-тех
нической воды используется параметр .
Эта функция включается только в том, случае, если тепловой насос
работает в следующих режимах:
Отопление
Отопление + ГВС
ГВС
После выключения управляющего сигнала тепловой насос переклю
чается в ранее заданный режим.
Более подробно - см.
Описание параметров специалиста, Страница 90
Подключение управляющего контакта или программатора к
многофункциональному входу, Страница 80
4.2.8 Перегрев системы
При наличии дешевой электроэнергии (фотоэлектрической энергии
или ночного тарифа), контур отопления и водонагреватель горячей
санитарно-технической воды могут перегреваться.
Контакт NO или NC подсоединяется к входу DHW в соответствии с
настройками параметра
.
Настройка перегрева производится параметрами и .
Рис.25
Пример, где <
MW-C004246-2
55,0°C
26,0°C
3
T°C
4
11
A
B
C
4 Описание оборудования
7636103 - v04 - 30052017 AWHP-2 MIV-3 41
