Позиция Артикул Описание
20 7652682 Панель доступа к запорному клапану
21 7652684 Панель доступа к системе электропитания
22 7652685 Опора датчика
23 7652686 Датчик наружной температуры RT65
24 7652687 Датчик температуры аккумулятора RT68
25 7652688 Комплект датчиков RT61–RT62
26 7652690 Держатель предохранителя
27 7652691 Плавкий предохранитель T20AL / 250 V
28 7652692 Зажим питания
29 7652693 Основная электронная плата
30 7652694 Правая боковая панель
31 7652695 Катушка L61
32 7652696 Задняя защитная решетка
33 7652697 Опора двигателя вентилятора
7652698 Капиллярные трубки (100) Ø 4 мм x Ø 2,4 мм
7652699 Слив конденсата
15.2.3 AWHP 6 MR-3

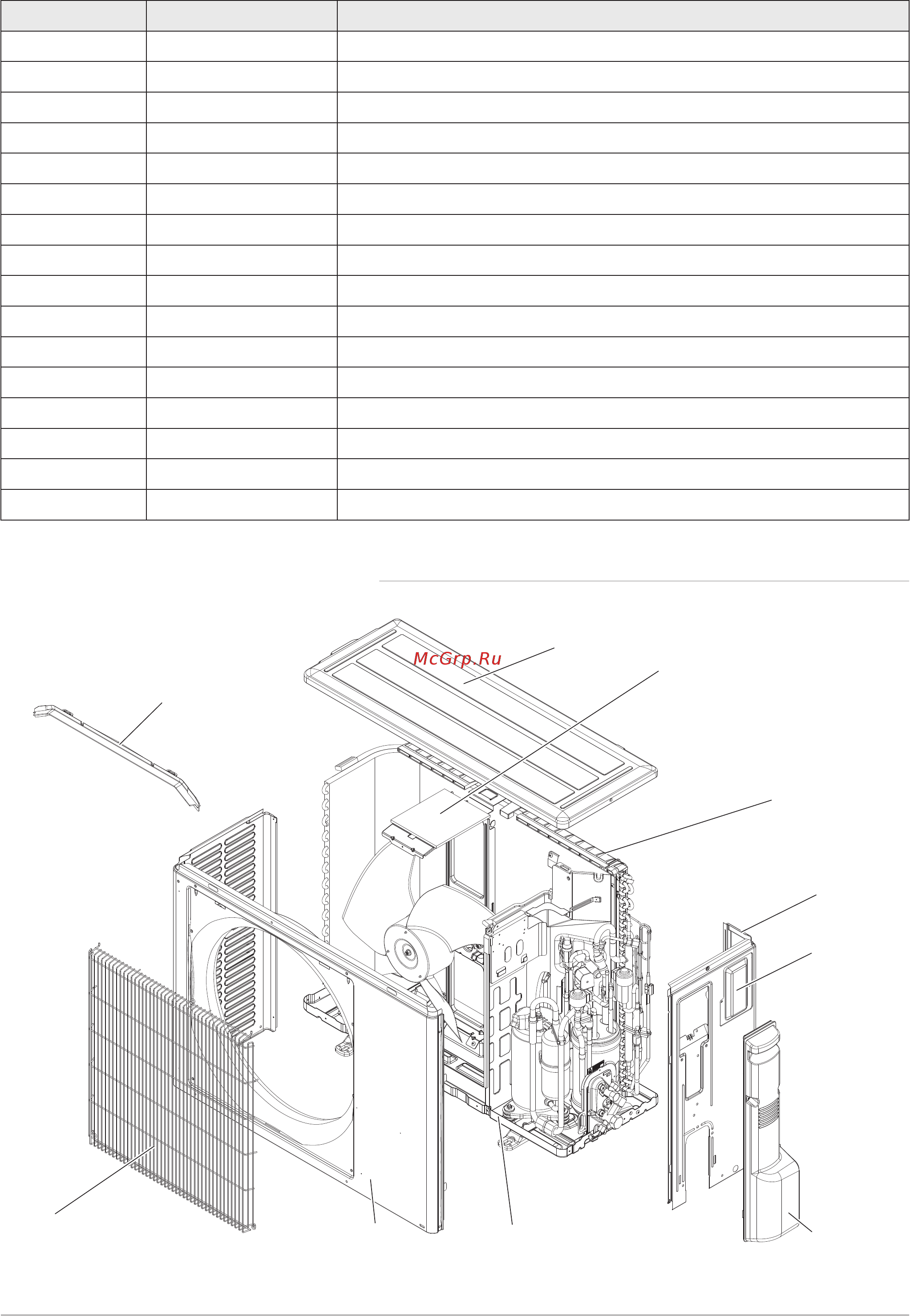

Рис.122 AWHP 6 MR-3: основание
9
10
7
8
1
2
6
53
4
MW-1000875-2
15 Запасные части
114 AWHP-2 MIV-3 7636103 - v04 - 30052017
