Страница 4.

3. Сборка базы контрольной головной панели.

База Вашей контрольной головной панели будет иметь кронштейно-

шарнирное крепление. Обратитесь к инструкциям, приведенным ниже, для

сборки и установки базы контрольной головной пан ели.

Соберите наклонно-шарнирное крепление

1. Вставьте кронштейн в базу. Затем,

удерживая кронштейн на месте переверните

основу вверх ногами.

2. Вставьте шарнирное кольцо в базу так,

чтобы непротекаемые отверстия для винтов

кронштейна были направлены наружу.

3. Закрепите кронштейн четырьмя

прилагаемыми винтами №6 (рисунок 5).

Только ручная затяжка!

4. Разместите собранную базу контрольной

головной панели на месте крепления.

Отметьте карандашом или маркером места

размещения 4 крепежных винтов.

5. Уберите основу в сторону и просверлите 4

отверстия под винты, используя сверло 9/64”

(3.6мм).

6. Проведите проводку кабеля контрольной

головной панели под декой.

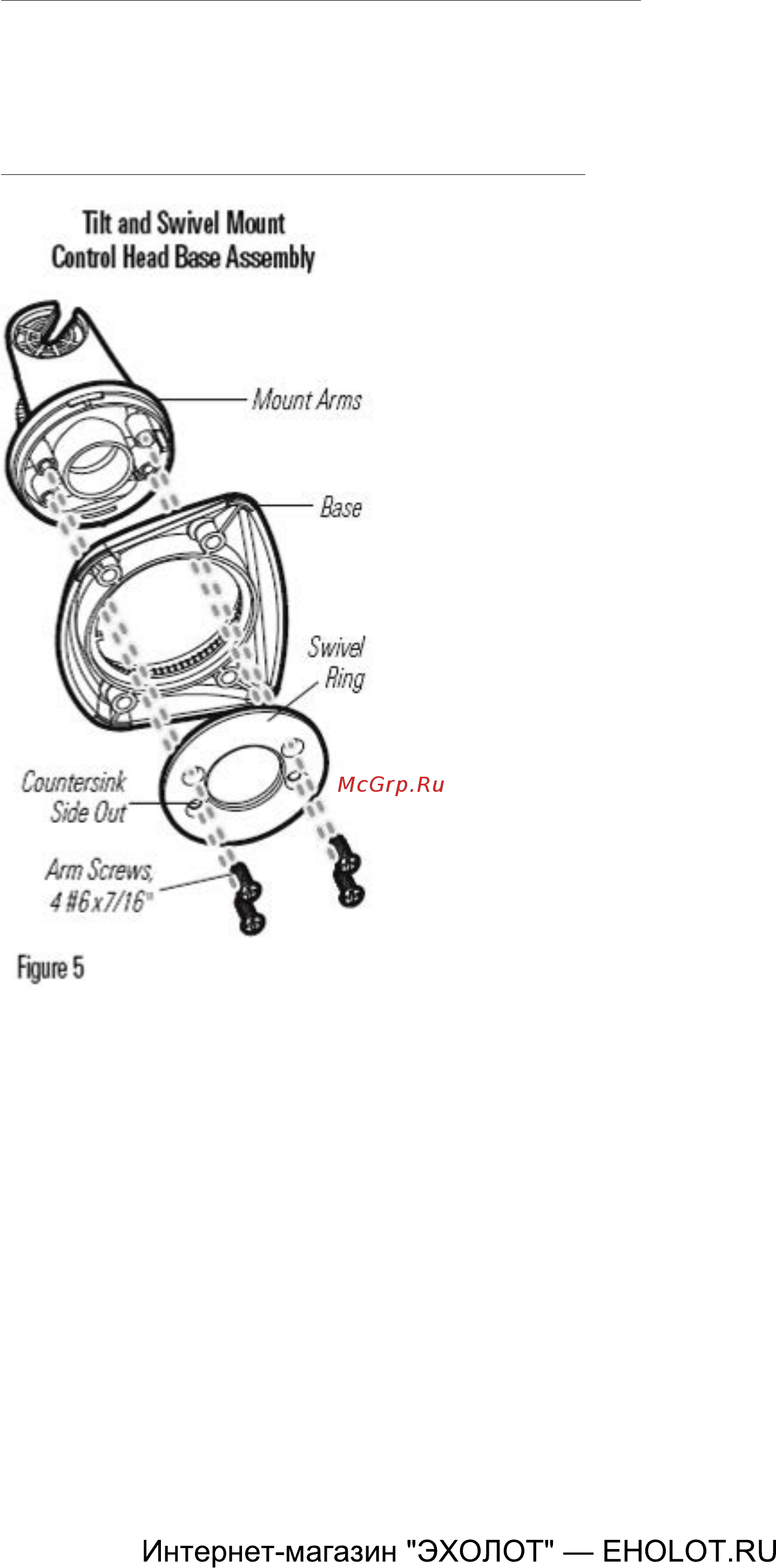

Надписи на рисунке 5(сверху).

Сборка базы контрольной головной панели для кронштейно-шарнирного

крепления.

Кронштейн

База

Шарнирное кольцо

Непротекаемые отверстия для винтов кронштейна направлены наружу

Винты 4 #6 x7/16"
