Страница 18.

3. Поместите обрамляющую пластинку над

отверстием кабеля и используйте ее как

направляющую для определения мест сверления

отверстий для ее крепления. Уберите пластинку,

просверлите два отверстия диаметром 9/64

дюйма и глубин ой 5\8 дюйма (16мм), заполните

силиконовым клеем (уплотнителем). Поместите

пластинку над отверстием для кабеля и

прикрутите двумя шурупами №8 х 5\8 дюйма

(16мм). Только ручная затяжка!

4.Проведите кабель и зафиксируйте хомутом на

транце. Для этого просверлите одно 9/64” (3.5

мм) отверстие глубиной 5/8" (16 мм), заполните

силиконом и прикрепите хомут, используя

шуруп №8 х 5\8 дюйма (16 мм). Только ручная

затяжка!

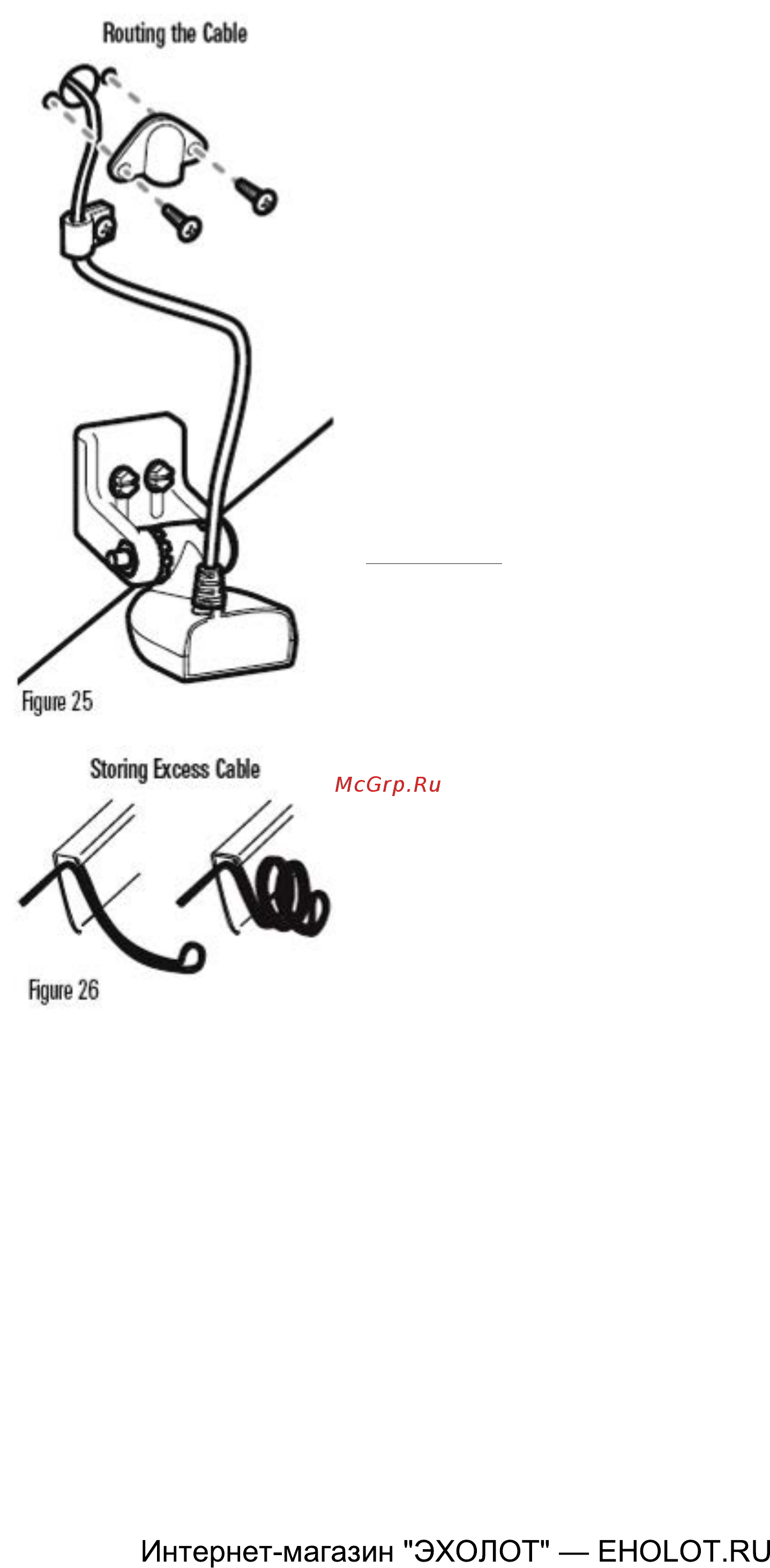

Внимание: Если имеется излишек кабеля,

который надо собрать (как показано на рисунке)

собирайте лишний кабель с обоих направлений.

Затем соедините кабель и скрутите его в

кольцо. Это позволит уменьшить электронные

помехи (Рисунок 26).

5. Вставьте кабель в соответствующее гнездо на

контрольной головной панели. Коннекторы

имеют замки для предотвращения их

самопроизвольного выпадания. Не прилагайте

усилия при соединении.

Ваша контрольная головная панель теперь готова

к работе.
