4. Проводка кабелей контрольной головной панели под декой.

Произведите следующие действия для проведения кабелей головной

контрольной панели под декой.

Внимание: Проведение кабелей под декой не всегда является возможным. В

этом случае кабели должны быть проведены и закреплены над декой.

Внимание: Смотрите раздел Транцевая Установка Датчика для правильного

планирования размещения датчика и проводки кабеля.

Проводка кабелей

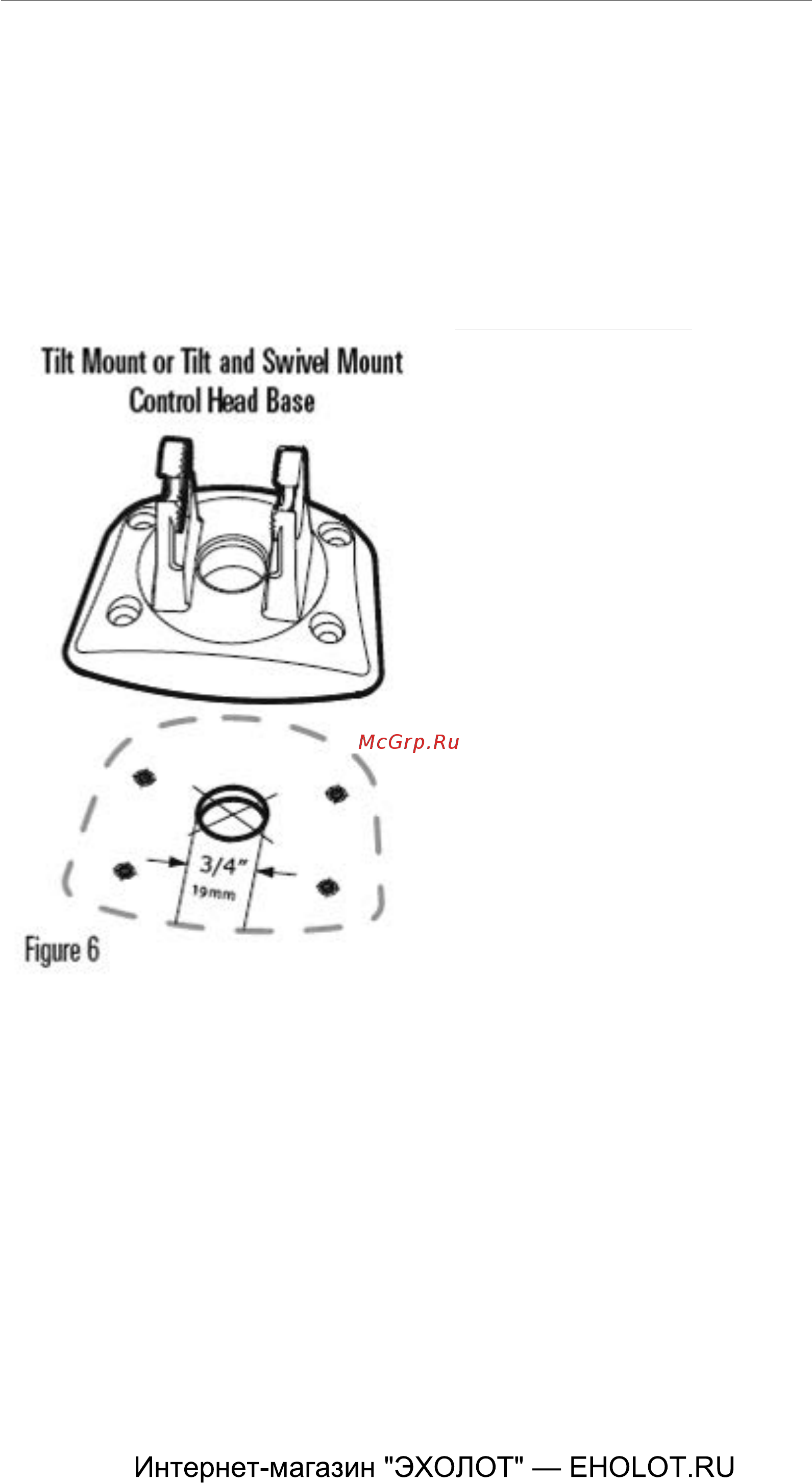

1a. Наметьте и пр о с ве р ли т е о дн о

отверстие размером ¾” (19мм), как

показано на рисунке 6. Проведите

кабель через отверстие. Кабель выйдет

через центральное отверстие на базе

контрольной головной панели.

Или…

1b. Если кабел и н е м о гу т бы т ь

проведены прямо под базой

контрольной головной панели, наметьте

и просверлите отверстие размером ¾”

(19мм), которое позволит В ам про вес ти

кабель достаточно близко к базе

контрольной головной панели.
