Страница 6.

5. Подсоединение контрольной головной панели к основе.

Произведите следующие действия для подсоединения контрольной головной

панели к уже собранной и установленной базе.

Внимание: Кабель датчика и силовой кабель должны быть проведены до

крепления кронштейна к деке.

1. Нанесите герметизирующий силиконовый состав на просверленные

отверстия для крепежного кронштейна.

2. Поместите крепежный кронштейн на поверхность крепления и

совместите с просверленными отверстиями.

3. Вставьте четыре крестовых шурупа по дереву с водозащитными

головками №8 в крепежные отверстия и затяните. Только ручная

затяжка!

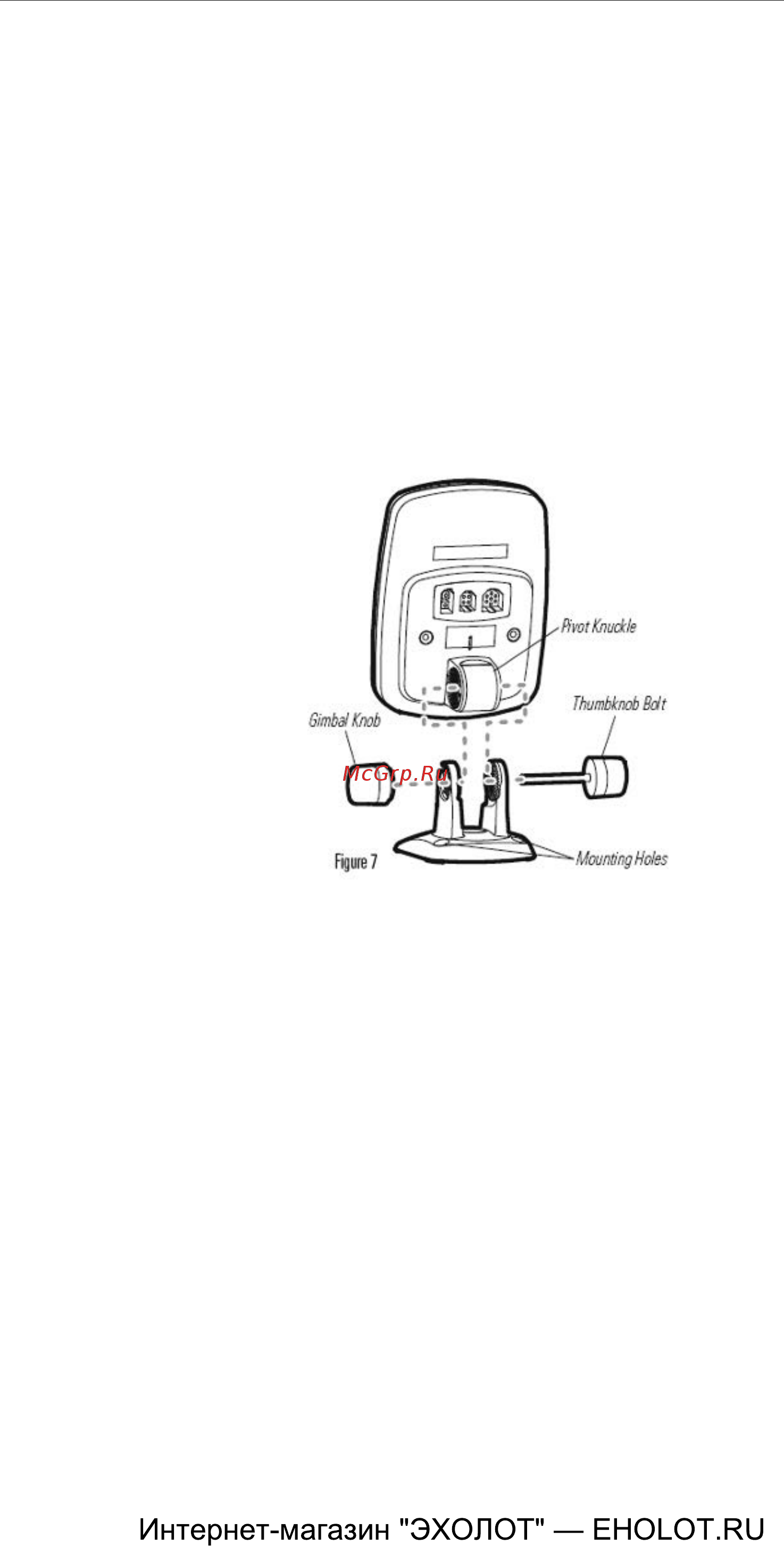

Надписи на рисунке 7 снизу по часовой стрелке:

Рисунок 7

Затягивающая ручка кронштейна

Шарнир кронштейна

Болт затягивающей ручки

Крепежные отверстия

4. Вставьте болт затягивающей ручки в шарнир кронштейна на

контрольной головной панели (рисунок 7).
