Страница 22.

1. Сборка базы контрольной головной панели.

База Вашей контрольной головной панели будет иметь кронштейно-

шарнирное крепление. Обратитесь к инструкциям, приведенным ниже, для

сборки и установки базы контрольной головной пан ели.

Соберите наклонно-шарнирное крепление

1. Вставьте кронштейн в базу. Затем,

удерживая кронштейн на месте переверните

основу вверх ногами.

2. Вставьте шарнирное кольцо в базу так,

чтобы непротекаемые отверстия для винтов

кронштейна были направлены наружу.

3. Закрепите кронштейн четырьмя

прилагаемыми винтами №6 (рисунок 5).

Только ручная затяжка!

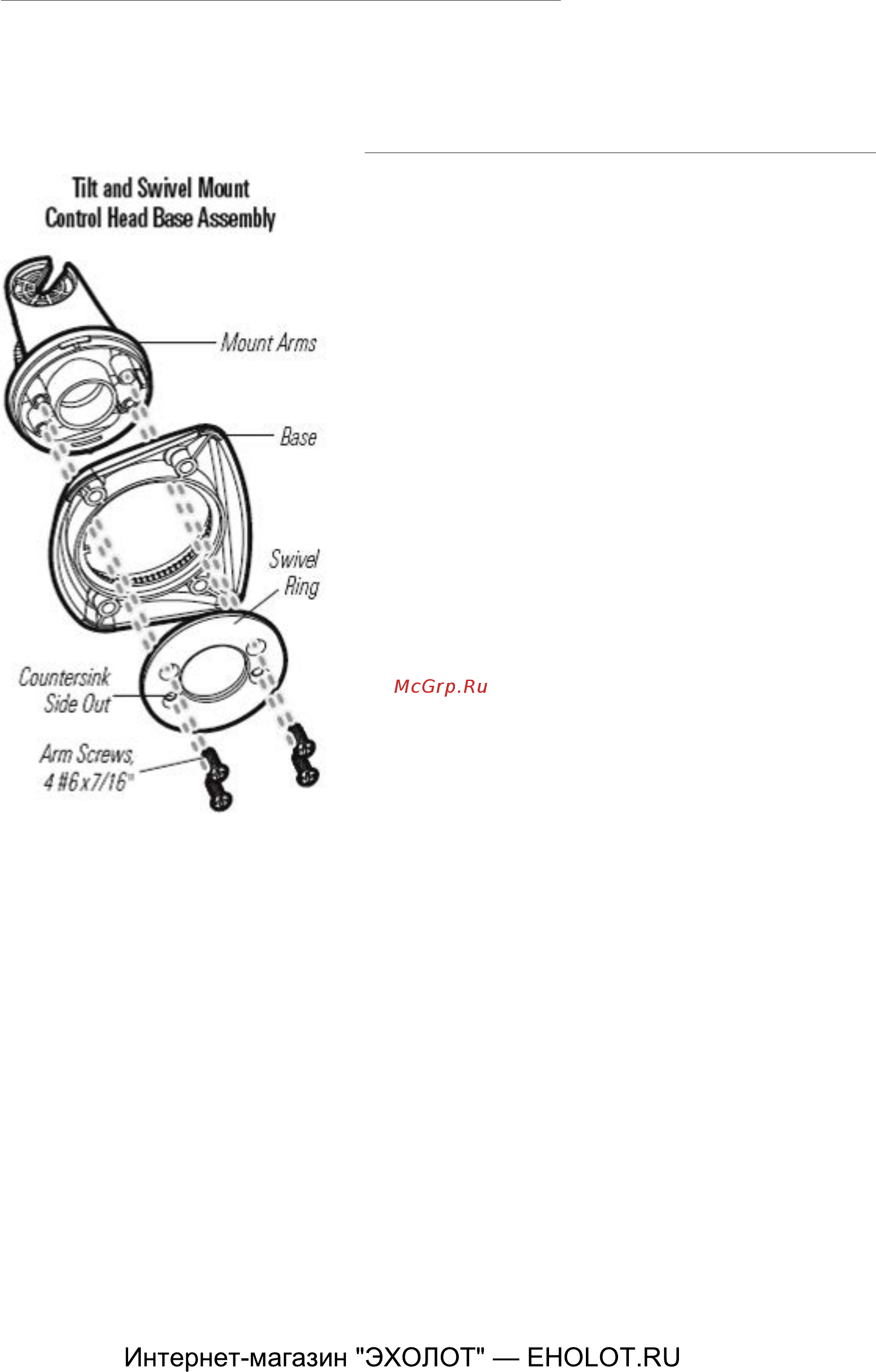

Надписи на рисунке 5(сверху).

Сборка базы контрольной головной панели

для кронштейно-шарнирного крепления.

Кронштейн

База

Шарнирное кольцо

Непротекаемые отверстия для винтов

кронштейна направлены наружу

Винты 4 #6 x7/16"

Рисунок 28.
