Страница 31.

Сборка

портативн

ого

кронштей

на (XNT 9

DI T)

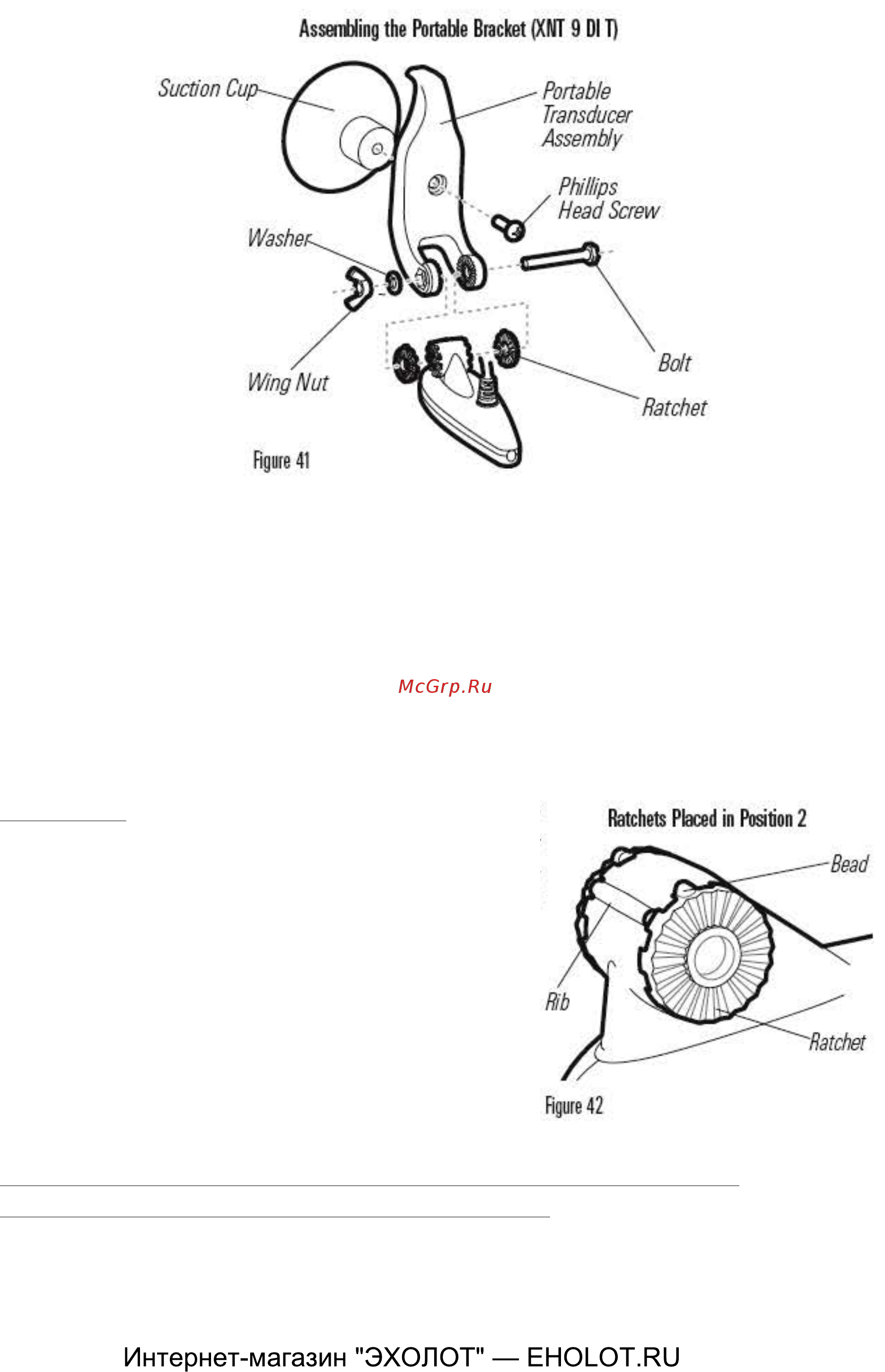

Рисунок 41.

(слева снизу: гайка-барашек, шайба, присоска, сборка портативного

датчика, шуруп с крестовой головкой, болт, храповик)

Внимание: Если Вы не в силах установить

храповик датчика так, чтобы он, остава ясь

под водой, был направлен строго вниз, Вы

можете разобрать его и совместить

буртики с другим номером, и так до тех пор,

пока не достигните нужной позиции,

позволяющей соответственное

выравнивание.

Рисунок 42.

(слева снизу: ребро, буртик, храповик)

8. Размещение портативного датчика и зарядного устройства

аккумуляторной батареи в переносном кейсе.

1. Загрузите портативный датчик в переносной отсек (верхняя молния на

задней части переносного кейса) и закройте застежку молнию.
