Pioneer GM-D9704 [3/6] Перед подключением усилителя

Подключите штекерный вывод провода к

разъему системы дистанционного упра-

вления автомобильной аудиосистемой.

Гнездовой вывод можно подключить к раз-

ъему реле управления антенной аудиоси-

стемы. Если у автомобильной

аудиосистемы отсутствует разъем для

подключения системы дистанционного

управления, подключите штекерный вывод

к клемме питания через замок зажигания.

g Плавкий предохранитель 30 A × 2 (GM-

D8704) / 40 A × 2 (GM-D9704)

h Передняя панель

i Задняя панель

Примечание

Переключатель INPUT SELECT (выбор входа)

должен быть установлен в одно из положе-

ний. Дополнительную информацию см. в раз-

деле

Настройка усилителя

Перед подключением

усилителя

ПРЕДУПРЕЖДЕНИЕ

! Закрепите провода при помощи зажимов

или изоляционной ленты. Для защиты про-

водки заизолируйте провода в местах их

соприкосновения с металлическими дета-

лями.

! Не нарушайте изоляцию проводов питания

для подачи питания на другое оборудова-

ние. Провода имеют ограниченную допу-

стимую нагрузку по току.

ВНИМАНИЕ

! Запрещается укорачивать провода, цепь

защиты может выйти из строя.

! Запрещается напрямую заземлять отрица-

тельный вывод громкоговорителя.

! Запрещается скреплять отрицательные ка-

бели громкоговорителей вместе.

! Если провод системы дистанционного

управления усилителем подключен к клем-

ме питания через замок зажигания (12 В

пост. тока), то усилитель будет находиться

в включенном состоянии при включенном

зажигании вне зависимости от того, вклю-

чена автомобильная аудиосистема или

нет; это может привести к разрядке аккуму-

лятора, если двигатель выключен или ра-

ботает на холостых оборотах.

! Проложите и закрепите приобретаемый от-

дельно провод для подключения к аккуму-

лятору как можно дальше от проводов

громкоговорителей.

Проложите и закрепите приобретаемый от-

дельно провод для подключения к аккуму-

лятору, провод заземления, провода

громкоговорителей и усилителя как можно

дальше от антенны, кабеля антенны и

тюнера.

<5707000012980V>9

Подключение устройств

Режим мостового соединения

! Не устанавливайте и не используйте этот

усилитель с параллельным подключением

к громкоговорителям с номинальным со-

противлением 2 W (или ниже) для работы в

режиме мостового включения 1 W (или

ниже)(Схема В).

Неисправность усилителя, его задымле-

ние или перегрев могут быть результатом

некорректной работы мостового включе-

ния. Поверхность усилителя может также

сильно нагреться и вызвать ожоги при при-

косновении к ней.

Для правильной установки и работы режи-

ма мостового включения и достижения на-

грузки 2 W подключите два

громкоговорителя 4 W параллельно к

левой + и правой * клеммам (Схема A),

либо используйте только один громкогово-

ритель 2 W.

Также см. руководство по эксплуатации

громкоговорителя для получения инфор-

мации о правильном порядке подключе-

ния.

! При возникновении вопросов обращайтесь

к местному авторизованному дилеру

Pioneer или в пункт сервисного об-

служивания.

Технические характеристики

громкоговорителя

Убедитесь, что характеристики громкогово-

рителей соответствуют указанным ниже

требованиям. В противном случае суще-

ствует опасность возгорания, задымления

или повреждения устройства. Сопротивле-

ние громкоговорителей от 2 W до 8 W, или

от 4 W до 8 W для двухканального или

иного мостового соединения.

Сабвуфер

Канал громкого-

ворителя

Мощность

Четырехканальный

выход

Номинальная входная мощ-

ность:

Не менее 100 Вт (GM-

D8704)

Не менее 130 Вт (GM-

D9704)

Двухканальный

выход

Номинальная входная мощ-

ность:

Не менее 300 Вт (GM-

D8704)

Не менее 400 Вт (GM-

D9704)

Трехканальный

выход А для гром-

коговорителя

Номинальная входная мощ-

ность:

Не менее 100 Вт (GM-

D8704)

Не менее 130 Вт (GM-

D9704)

Трехканальный

выход В для гром-

коговорителя

Номинальная входная мощ-

ность:

Не менее 300 Вт (GM-

D8704)

Не менее 400 Вт (GM-

D9704)

<5707000012980V>10

Подключение устройств

Прочее оборудование (кроме

сабвуфера)

Канал громкого-

ворителя

Мощность

Четырехканальный

выход

Максимальная входная

мощность:

Не менее 200 Вт (GM-

D8704)

Не менее 260 Вт (GM-

D9704)

Двухканальный

выход

Максимальная входная

мощность:

Не менее 600 Вт (GM-

D8704)

Не менее 800 Вт (GM-

D9704)

Трехканальный

выход А для гром-

коговорителя

Максимальная входная

мощность:

Не менее 200 Вт (GM-

D8704)

Не менее 260 Вт (GM-

D9704)

Трехканальный

выход В для гром-

коговорителя

Максимальная входная

мощность:

Не менее 600 Вт (GM-

D8704)

Не менее 800 Вт (GM-

D9704)

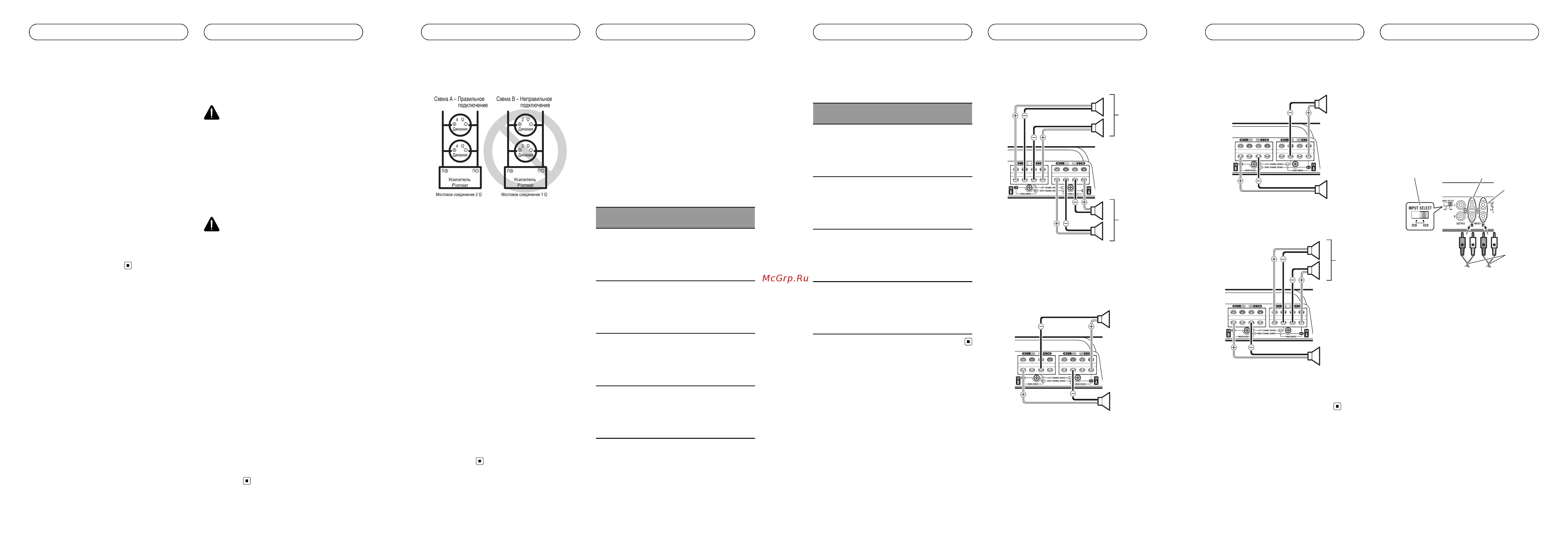

Подключение

громкоговорителей

Режим выхода на громкоговоритель может

быть четырех-, трех-(стерео и моно) или

двухканальным (стерео или моно). Под-

ключите выводы громкоговорителей со-

гласно выбранному режиму,

руководствуясь приведенными ниже схе-

мами.

Четырехканальный выход

1 Слева

2 Справа

3 Выход А громкоговорителя

4 Выход В громкоговорителя

Двухканальный выход (стерео)

1 Вывод громкоговорителя (правый)

2 Вывод громкоговорителя (левый)

<5707000012980V>11

Подключение устройств

Двухканальный выход (моно)

1 Вывод громкоговорителя (моно)

Трехканальный выход

1 Слева

2 Справа

3 Выход А громкоговорителя

4 Выход В громкоговорителя (моно)

Подключение с

использованием входного

гнезда RCA

Соедините кабелем RCA выходное гнездо

автомобильной аудиосистемы и входное

гнездо RCA усилителя.

! На выходное гнездо RCA данного ус-

тройства подается сигнал с входного

гнезда RCA A.

Четырехканальный / трехканальный

выход

! Установите переключатель

INPUT SELECT (выбор входа) в положе-

ние 4CH.

1 Входное гнездо А для RCA

2 Входное гнездо В для RCA

3 Соединительные провода со штекерами

RCA (приобретаются отдельно)

4 От автомобильной аудиосистемы (выход

RCA)

Если используется только один входной

штекер, например, если автомобильная

аудиосистема оснащена только одним вы-

ходом (выходом RCA), подключите штекер

к входному гнезду А для RCA, а не к гнезду

В.

5 Переключатель INPUT SELECT (выбор

входа)(положение 4CH)

Двухканальный выход (стерео)/

(моно)

! Установите переключатель

INPUT SELECT (выбор входа) в положе-

ние 2CH.

<5707000012980V>12

Подключение устройств
