— Наличие достаточного свободного про-
странства над усилителем для обеспе-
чения надлежащей вентиляции.
— Не закрывать усилитель напольным по-
крытием или ковриком.
! Разместите все кабели в удалении от на-
гревающихся деталей, таких как решетка
обогревателя.
! Оптимальное место установки усилителя
зависит от конкретной модели автомобиля.
Закрепите усилитель на достаточно жест-
кой поверхности.
! Перед окончательной установкой проверь-
те все соединения и системы.
! После установки усилителя убедитесь, что
запасное колесо, домкрат и инструменты
извлекаются без помех.

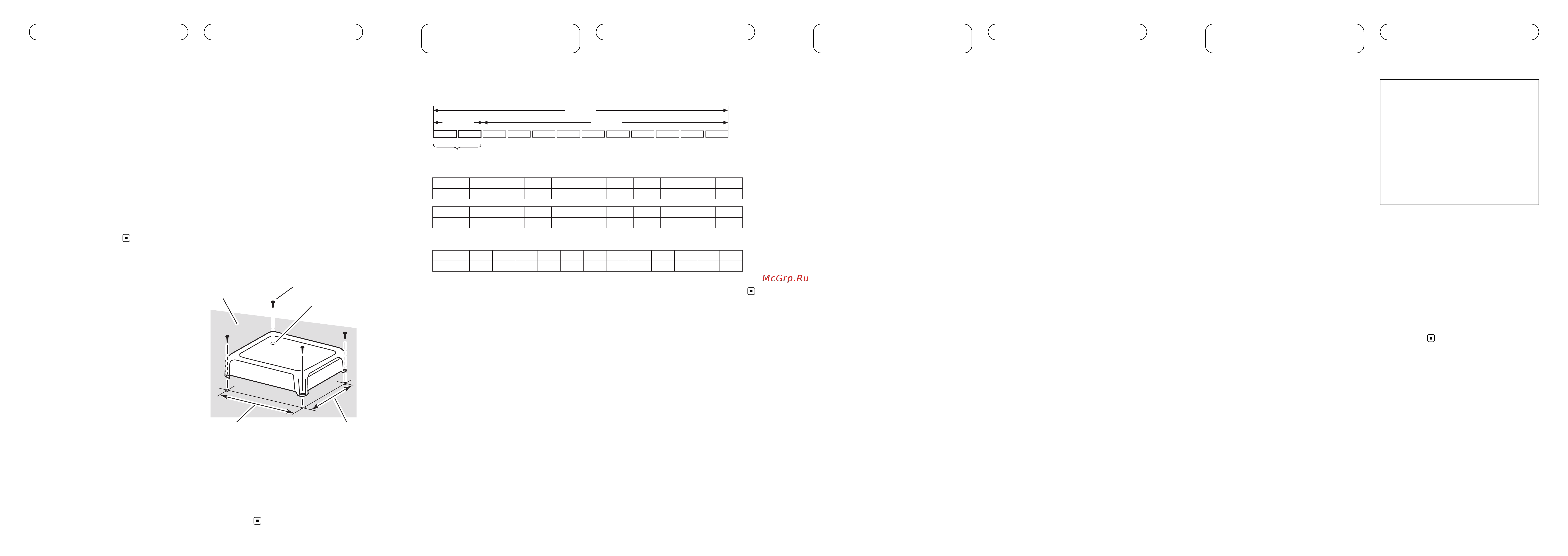

Пример установки
усилителя на напольном
коврике или шасси
1 Поместите усилитель в место, где
его предстоит установить.
Вставьте входящие в комплект поставки
самонарезающие винты (4 мм × 18 мм) в
отверстия для винтов и нажмите на винты
отверткой так, чтобы на монтажной поверх-
ности остались метки для сверления от-
верстий.
2 По отметкам просверлите отверстия
диаметром 2,5 мм в коврике или непос-
редственно в шасси.
3 Закрепите усилитель с помощью
входящих в комплект поставки самона-
резающих винтов (4 мм × 18 мм).
1
2
3
45
1 Самонарезающие винты (4 мм × 18 мм)
2 Просверлите отверстие диаметром
2,5 мм
3 Напольный коврик или шасси
4 Расстояние между отверстиями:
229,5 мм (GM-D8704) / 279,5 мм (GM-
D9704)
5 Расстояние между отверстиями:
191,5 мм
<5707000012980V>17
Ru
Установка
Серийный номер
На этом рисунке показана информация о месяце и годе изготовления устройства.
L
Год
Год
Символ
2001 2002 2003 2004 2005 2006 2007 2008 2009 2010
2011 2012 2013 2014 2015 2016 2017 2018 2019 2020
K LMNO P QRST
ABCDEFGH I JСимвол
P1 - Год изготовления
1
Символ
2345 6 7 89 1110 12
ABCDEFGH I JKL
Месяц
P2 - Месяц изготовления
12 цифр
P1 P2
Дата изготовления оборудования
2 цифры
10 цифр
<5707000012980V>18
Ru
Дополнительная
информация
Технические характеристики
GM-D8704
Источник питания ................. 14,4 В постоянного тока
(допустимый диапазон от
10,8 В до 15,1 В)
Система заземления .......... Заземление отрицатель-
ного полюса
Потребляемый ток ............... 29 A (при номинальной
выходной мощнос ти,4W)
Среднее значение тока .... 3,1 A (4 W для четырех ка-
налов)
4,4 A (4 W для двух кана-
лов, МОСТОВОЕ ВКЛЮ-
ЧЕНИЕ)
4,4 A (2 W для четырех ка-
налов)
Плавкий предохранитель
..................................................... 30 A × 2
Размеры (Ш × В × Г) ............ 252 мм × 60 мм × 215 мм
Вес ................................................. 2,5 кг (без учета прово-
дов)
Максимальная выходная мощность
..................................................... 200 Вт × 4 (4 W) / 600 Вт ×
2 (4 W) МОСТОВОЕ / ПОЛ-
НОЕ 1 200 Вт (300 Вт × 4)
Номинальная выходная мощность
..................................................... 100 Вт ×4(при 14,4 В,4W,
от 20 Гц до 20 кГц, ≦ 1%
суммарного значения ко-
эффициента нелинейных
искажений)
150 Вт ×4(при 14,4 В ,2W,
1 кГц, ≦ 1%суммарного
значения коэффициента
нелинейных искажений)
125 Вт ×4(при 14,4 В ,1W,
1 кГц, ≦ 1%суммарного
значения коэффициента
нелинейных искажений)
300 Вт ×2(при 14,4 В ,4W
МОСТОВОЕ,1кГц, ≦ 1%
суммарного значения ко-
эффициента нелинейных
искажений)
250 Вт ×2(при 14,4 В ,2W
МОСТОВОЕ,1кГц, ≦ 1%
суммарного значения ко-
эффициента нелинейных
искажений)
Сопротивление нагрузки
..................................................... 4 W (допустимо – от 1 W до
8 W)
Амплитудно-частотная характеристика
..................................................... от 10 Гц до 50 кГц (+0 дБ,
–3 дБ)
Отношение сигнал/шум .... 95 дБ (сеть IEC-A)
Искажение ................................ 0,05 % (10 Вт,1кГц )
Фильтр низких частот:
Частота среза ............... от 40 Гц до 500 Гц
Крутизна характеристики среза
........................................... –12 дБ/окт
Фильтр высоких частот:
Частота среза ............... от 40 Гц до 500 Гц
Крутизна характеристики среза
........................................... –12 дБ/окт
Регулировка коэффициента усиления:
RCA ..................................... от 200 мВ до 6,5 В
Громкоговоритель ...... от 0,8 В до 16 В
Максимальная амплитуда входного сигнала / сопро-
тивление:
RCA ..................................... 6,5 В / 25 кW
Громкоговоритель ...... 16 В / 12 кW
GM-D9704
Источник питания ................. 14,4 В постоянного тока
(допустимый диапазон от
10,8 В до 15,1 В)
Система заземления .......... Заземление отрицатель-
ного полюса
Потребляемый ток ............... 39 A (при номинальной
выходной мощнос ти,4W)
Среднее значение тока .... 4,0 A (4 W для четырех ка-
налов)
5,7 A (4 W для двух кана-
лов, МОСТОВОЕ ВКЛЮ-
ЧЕНИЕ)
5,7 A (2 W для четырех ка-
налов)
Плавкий предохранитель
..................................................... 40 A × 2
Размеры (Ш × В × Г) ............ 302 × 60 × 215 мм
Вес ................................................. 2,9 кг (без учета прово-
дов)
Максимальная выходная мощность
..................................................... 260 Вт × 4 (4 W) / 800 Вт ×
2 (4 W) МОСТОВОЕ / ПОЛ-
НОЕ 1 600 Вт (400 Вт × 4)
<5707000012980V>19
Ru
Дополнительная
информация
Номинальная выходная мощность
..................................................... 130 Вт ×4(при 14,4 В,4W,
от 20 Гц до 20 кГц, ≦ 1%
суммарного значения ко-
эффициента нелинейных
искажений)
200 Вт ×4(при 14,4 В ,2W,
1 кГц, ≦ 1%суммарного
значения коэффициента
нелинейных искажений)
130 Вт ×4(при 14,4 В ,1W,
1 кГц, ≦ 1%суммарного
значения коэффициента
нелинейных искажений)
400 Вт ×2(при 14,4 В ,4W
МОСТОВОЕ,1кГц, ≦ 1%
суммарного значения ко-
эффициента нелинейных
искажений)
260 Вт ×2(при 14,4 В ,2W
МОСТОВОЕ,1кГц, ≦ 1%
суммарного значения ко-
эффициента нелинейных
искажений)
Сопротивление нагрузки
..................................................... 4 W (допустимо – от 1 W до
8 W)
Амплитудно-частотная характеристика
..................................................... от 10 Гц до 50 кГц (+0 дБ,
–3 дБ)
Отношение сигнал/шум .... 95 дБ (сеть IEC-A)
Искажение ................................ 0,05 % (10 Вт,1кГц )
Фильтр низких частот:
Частота среза ............... от 40 Гц до 500 Гц
Крутизна характеристики среза
........................................... –12 дБ/окт
Фильтр высоких частот:
Частота среза ............... от 40 Гц до 500 Гц
Крутизна характеристики среза
........................................... –12 дБ/окт
Регулировка коэффициента усиления:
RCA ..................................... от 200 мВ до 6,5 В
Громкоговоритель ...... от 0,8 В до 16 В
Максимальная амплитуда входного сигнала / сопро-
тивление:
RCA ..................................... 6,5 В / 25 кW
Громкоговоритель ...... 16 В / 12 кW
Примечание:
В соответствии со статьей 5 закона Рос-
сийской Федерации «О защите прав потре-
бителей» и постановлением
правительства Российской Федерации №
720 от 16.06.97 компания Pioneer Europe
NV оговаривает следующий срок службы
изделий, официально поставляемых на
российский рынок.
Автомобильная электроника:6лет
Прочие изделия (наушники, микрофоны и
т.п.): 5 лет
Примечания
! Характеристики и конструкция могут быть
изменены без предварительного уведо-
мления.
! Среднее значение потребляемого тока
близко к максимальному значению тока,
потребляемого данным устройством при
подаче аудиосигнала на вход. Используйте
это значение при подсчете суммарного
тока, потребляемого несколькими усилите-
лями мощности.
! Данное устройство произведено в
Вьетнаме.
