Pioneer GM-D9704 [4/6] Непаяные клеммные соединения

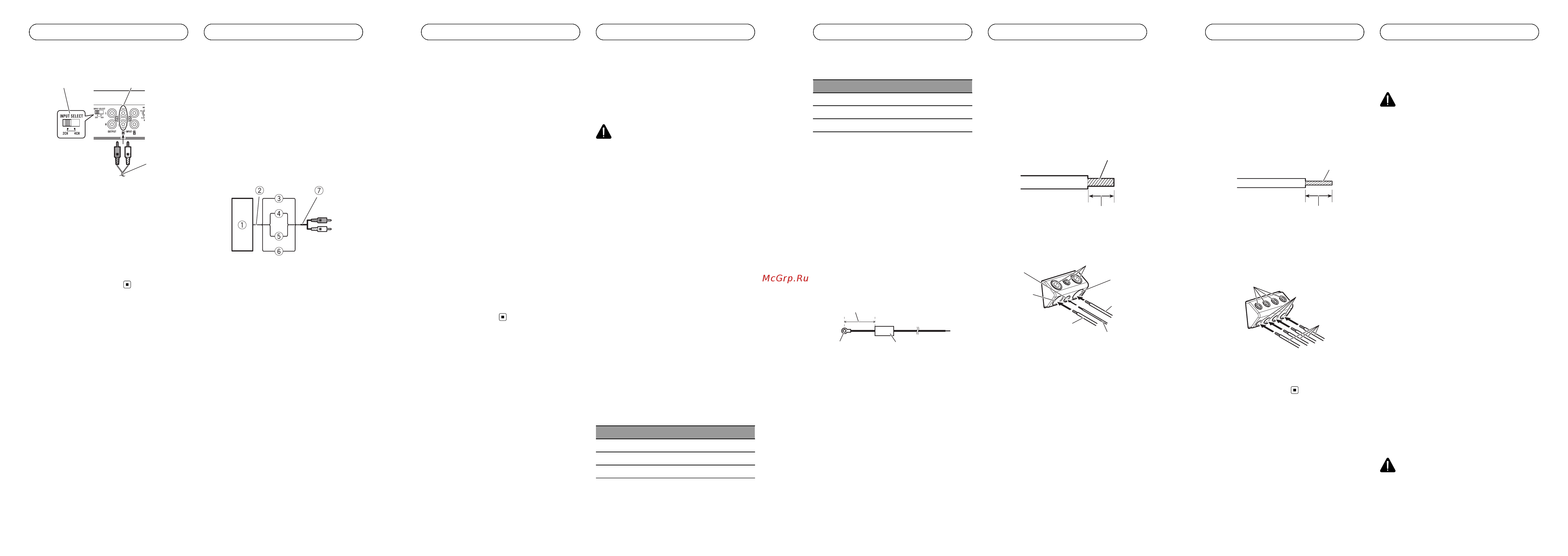

1 Входное гнездо А для RCA

Для двухканального выхода подключите

штекеры RCA к входному гнезду А для

RCA.

2 Соединительный провод с штекерами RCA

(приобретается отдельно)

3 От автомобильной аудиосистемы (выход

RCA)

4 Переключатель INPUT SELECT (выбор

входа)(положение 2CH)

Подключения с

использованием входного

провода громкоговорителя

Подключите выходные провода громкого-

ворителя автомобильной аудиосистемы к

усилителю с помощью входящего в ком-

плект поставки входного провода для гром-

коговорителя, оснащенного разъемом для

RCA.

1 Автомобильная аудиосистема

2 Выход громкоговорителя

3 Красный: правый +

4 Черный: правый *

5 Черный: левый *

6 Белый: левый +

7 Входной провод громкоговорителя, осна-

щенный разъемом RCA

К входному гнезду RCA данного устрой-

ства

<5707000012980V>13

Подключение устройств

Примечания

! Если к входу данного усилителя подсоеди-

нены провода громкоговорителя от основ-

ного устройства, усилитель будет

включаться автоматически каждый раз при

включении основного устройства. Когда

основное устройство выключено, усили-

тель автоматически выключается. На неко-

торых основных устройствах данная

функция может не работать. В этом случае

используйте провод системы дистанцион-

ного управления (продается отдельно).

Если необходимо подключить несколько

усилителей одновременно, подключите ос-

новное устройство и все усилители с по-

мощью провода системы дистанционного

управления.

! Если Вы хотите включить только автомо-

бильную аудиосистему, без усилителя, то

подключите провод системы дистанцион-

ного управления.

! Данный усилитель автоматически опреде-

ляет и выбирает входной сигнал (линей-

ный RCA или линейный

громкоговорителя).

Непаяные клеммные

соединения

! Так как провод со временем может про-

висать, необходимо регулярно провер-

ять его состояние и при необходимости

усиливать натяжение.

! Не спаивайте и не связывайте оголен-

ные концы скрученных многожильных

проводов.

! Проверьте целостность изоляции прово-

да и затяните крепление.

! Для затягивания и ослабления винта

контактной клеммы усилителя и для за-

тяжки крепления провода используйте

входящий в комплект поставки шести-

гранный ключ. Будьте осторожны, не за-

тягивайте этот винт слишком сильно —

можно повредить провод.

Подключение клеммы питания

ПРЕДУПРЕЖДЕНИЕ

Если провод, идущий от аккумулятора, слабо

закреплен на клемме с помощью винтов, то

это может вызвать перегрев, неполадки в ра-

боте устройства и травмы, включая неболь-

шие ожоги.

! Используйте только рекомендованный

провод для подключения к аккумулято-

ру и провод заземления (приобретаются

отдельно). Подключите провод, пред-

назначенный для подключения к акку-

мулятору, к положительной (+) клемме

аккумулятора автомобиля, а провод за-

земления – к корпусу автомобиля.

! Рекомендуемые размеры проводов

(AWG: American Wire Gauge, американ-

ский калибр проводов) указаны ниже.

Провод для подключения к аккумулято-

ру, провод заземления и приобретае-

мый отдельно провод прямого

заземления должны быть одного разме-

ра.

! Для подключения громкоговорителей

используйте провод калибра от 8 AWG

до 16 AWG.

Калибр провода для подключения к

аккумулятору и провода заземления

GM-D8704

Длина провода Калибр провода

менее 4,5 м 8 AWG

менее 7,2 м 6 AWG

менее 11,4 м 4 AWG

GM-D9704

<5707000012980V>14

Подключение устройств

Длина провода Калибр провода

менее 2,2 м 8 AWG

менее 3,6 м 6 AWG

менее 6,4 м 4 AWG

1 Проложите провод, предназначен-

ный для подключения к аккумулятору,

из отсека двигателя в салон автомоби-

ля.

! При сверлении отверстия для прокладки

проводов в корпусе автомобиля и про-

кладке через него провода будьте осто-

рожны, следите за тем, чтобы не

произошло короткого замыкания в ре-

зультате повреждения провода об ос-

трые края или шероховатости

отверстия.

После подключения всех проводов усили-

теля последним подключите провод, иду-

щий от клеммы усилителя к

положительной + клемме аккумулятора.

1 Положительная + клемма

2 Провод для подключения к аккумулято-

ру (приобретается отдельно)

Максимальная длина провода от пред-

охранителя до положительной + клем-

мы аккумулятора составляет 30 см.

3 Плавкий предохранитель 80 A (GM-

D8704) / 100 A (GM-D9704) (приобретает-

ся отдельно)

Для каждого усилителя требуется от-

дельный предохранитель на 80 A (GM-

D8704) / 100 A (GM-D9704).

2 Для зачистки концов провода для

подключения аккумулятора, провода за-

земления и провода дистанционного

управления системой. Снимите пример-

но 10 изоляции каждого провода, а

затем скрутите оголенные концы прово-

дов.

Скрутить

10 мм

3 Подсоедините провода к клеммам.

Плотно закрепите провода на клеммах с

помощью винтов.

1 Провод для подключения к аккумулято-

ру

2 Клемма питания

3 Провод заземления

4 Клемма заземления GND

5 Провод системы дистанционного упра-

вления

6 Клемма системы дистанционного упра-

вления

7 Клеммные винты

<5707000012980V>15

Подключение устройств

Подключение проводов к

выходным клеммам

громкоговорителей

1 С помощью кусачек или ножа зачи-

стите концы проводов громкоговорите-

ля примерно на 10 мм, а затем скрутите

зачищенные концы.

Скрутить

10 мм

2 Подключите провода громкоговори-

теля к выходным клеммам громкогово-

рителя.

Плотно закрепите провода на клеммах с

помощью винтов.

1 Клеммные винты

2 Провода громкоговорителей

3 Выходные клеммы для подключения

громкоговорителей

Перед установкой усилителя

ПРЕДУПРЕЖДЕНИЕ

! Для обеспечения надлежащей установки

используйте только детали, входящие в

комплект поставки, в соответствии с ин-

струкциями. Использование деталей, от-

личных от указанных, может стать

причиной повреждения внутренних компо-

нентов усилителя или выключения усили-

теля при ослаблении крепления этих

деталей.

! Не устанавливайте усилитель:

— В местах, где водитель или пассажир

может получить травму при экстренном

торможении автомобиля.

— В местах, где он может мешать водите-

лю во время движения, например, на

полу перед сидением водителя.

! Самонарезающие винты необходимо уста-

навливать так, чтобы не касались прово-

дов. Эти меры предосторожности позволят

избежать обрыва проводов под воздей-

ствием вибрации, вызванной движением

автомобиля, которые могут привести к воз-

горанию.

! Убедитесь, что провода не могут попасть в

механизм регулировки положения сиденья

и не касаются ног пассажира или водите-

ля. Это может повлечь за собой короткое

замыкание.

! При сверлении отверстий для установки

усилителя убедитесь, что за панелью не

находятся какие-либо детали, и обеспечь-

те защиту от повреждений всех проводов и

важного оборудования (например, трубо-

проводов тормозной или топливной систе-

мы, проводки).

ВНИМАНИЕ

! Для обеспечения надлежащей теплоотда-

чи усилителя при его установке необходи-

мо обеспечить следующие условия:

<5707000012980V>16

Подключение устройств Установка
