Pioneer GM-D9701 [4/6] Установка пульта дистанционного управления уровнем усиления низких частот

Перед установкой усилителя

ПРЕДУПРЕЖДЕНИЕ

! Для обеспечения надлежащей установки

используйте только детали, входящие в

комплект поставки, в соответствии с ин-

струкциями. Использование деталей, от-

личных от указанных, может стать

причиной повреждения внутренних компо-

нентов усилителя или выключения усили-

теля при ослаблении крепления этих

деталей.

! Не устанавливайте усилитель:

— В местах, где водитель или пассажир

может получить травму при экстренном

торможении автомобиля.

— В местах, где он может мешать водите-

лю во время движения, например, на

полу перед сидением водителя.

! Самонарезающие винты необходимо уста-

навливать так, чтобы не касались прово-

дов. Эти меры предосторожности позволят

избежать обрыва проводов под воздей-

ствием вибрации, вызванной движением

автомобиля, которые могут привести к воз-

горанию.

! Убедитесь, что провода не могут попасть в

механизм регулировки положения сиденья

и не касаются ног пассажира или водите-

ля. Это может повлечь за собой короткое

замыкание.

! При сверлении отверстий для установки

усилителя убедитесь, что за панелью не

находятся какие-либо детали, и обеспечь-

те защиту от повреждений всех проводов и

важного оборудования (например, трубо-

проводов тормозной или топливной систе-

мы, проводки).

ВНИМАНИЕ

! Для обеспечения надлежащей теплоотда-

чи усилителя при его установке необходи-

мо обеспечить следующие условия:

— Наличие достаточного свободного про-

странства над усилителем для обеспе-

чения надлежащей вентиляции.

— Не закрывать усилитель напольным по-

крытием или ковриком.

! Разместите все кабели в удалении от на-

гревающихся деталей, таких как решетка

обогревателя.

! Оптимальное место установки усилителя

зависит от конкретной модели автомобиля.

Закрепите усилитель на достаточно жест-

кой поверхности.

! Перед окончательной установкой проверь-

те все соединения и системы.

! После установки усилителя убедитесь, что

запасное колесо, домкрат и инструменты

извлекаются без помех.

<5707000012750V>13

Установка

Установка пульта

дистанционного

управления уровнем

усиления низких частот

Закрепите в труднодоступном месте, на-

пример, под приборной панелью, с по-

мощью самонарезающих винтов (3 мм ×

10 мм).

Самонарезающие винты (3 мм × 10 мм)

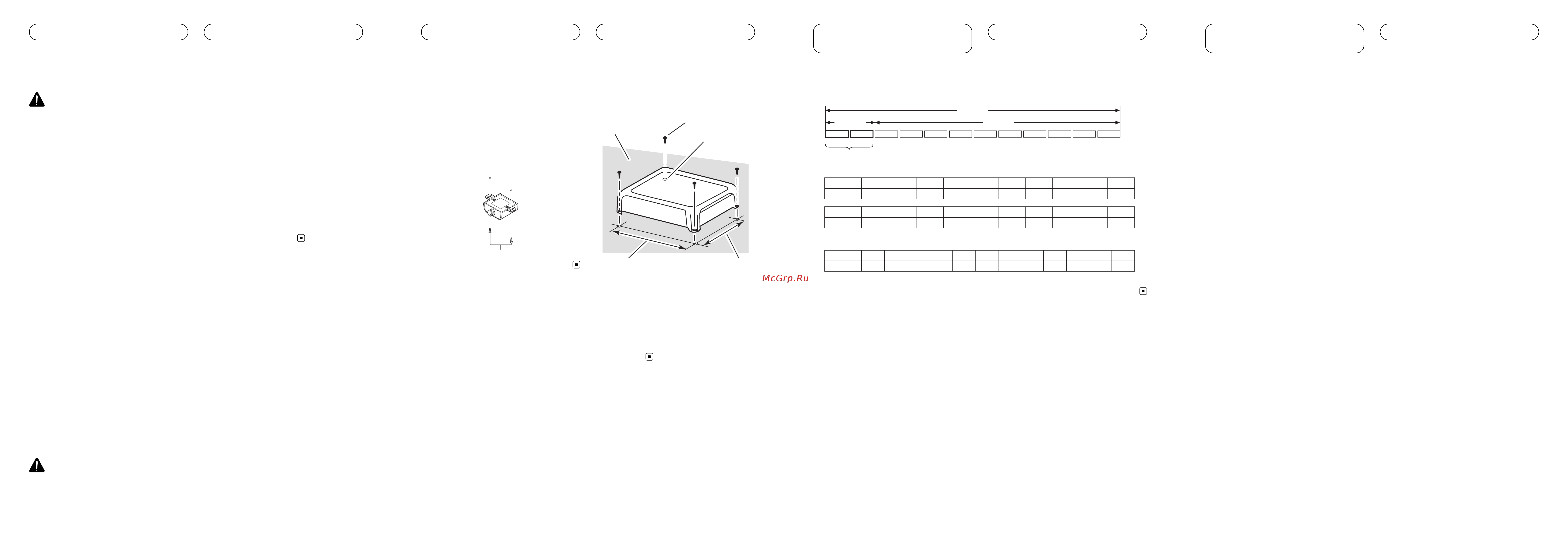

Пример установки

усилителя на напольном

коврике или шасси

1 Поместите усилитель в место, где

его предстоит установить.

Вставьте входящие в комплект поставки

самонарезающие винты (4 мм × 18 мм) в

отверстия для винтов и нажмите на винты

отверткой так, чтобы на монтажной поверх-

ности остались метки для сверления от-

верстий.

2 По отметкам просверлите отверстия

диаметром 2,5 мм в коврике или непос-

редственно в шасси.

3 Закрепите усилитель с помощью

входящих в комплект поставки с амона-

резающих винтов (4 мм × 18 мм).

1 Самонарезающие винты (4 мм × 18 мм)

2 Просверлите отверстие диаметром

2,5 мм

3 Напольный коврик или шасси

4 Расстояние между отверстиями:

229,5 мм (GM-D8701) / 279,5 мм (GM-

D9701)

5 Расстояние между отверстиями:

191,5 мм

<5707000012750V>14

Установка

Серийный номер

На этом рисунке показана информация о месяце и годе изготовления устройства.

Год

Символ

2001 2002 2003 2004 2005 2006 2007 2008 2009 2010

2011 2012 2013 2014 2015 2016 2017 2018 2019 2020

K LMNO P QRST

ABCDEFGH I JСимвол

P1 - Год изготовления

Символ

2345 6 7 89 1110 12

ABCDEFGH I JKL

Месяц

P2 - Месяц изготовления

12 цифр

P1 P2

Дата изготовления оборудования

2 цифры

10 цифр

<5707000012750V>15

Дополнительная

информация

Технические характеристики

GM-D8701

Источник питания ................. 14,4 В постоянного тока

(допустимый диапазон от

10,8 В до 15,1 В)

Система заземления .......... Заземление отрицатель-

ного полюса

Потребляемый ток ............... 22 A (при номинальной

выходной мощности,4W)

Среднее значение потребляемого тока

..................................................... 2,4 A (4 W для одного ка-

нала)

3,6 A (2 W для одного ка-

нала)

5,7 A (1 W для одного ка-

нала)

Плавкий предохранитель

..................................................... 40 A × 2

Размеры (Ш × В × Г) ............ 252 мм × 60 мм × 215 мм

Вес ................................................. 2,7 кг (без учета прово-

дов)

Максимальная выходная мощность

..................................................... 600 Вт × 1 (4 W) / 1 600 Вт ×

1 (1 W)

Номинальная выходная мощность

..................................................... 300 Вт ×1(при 14,4 В,4W,

от 20 Гц до 240 Гц, ≦ 1%

суммарного значения ко-

эффициента нелинейных

искажений)

500 Вт ×1(при 14,4 В,2W,

100 Гц, ≦ 1% суммарного

значения коэффициента

нелинейных искажений)

800 Вт ×1(при 14,4 В,1W,

100 Гц, ≦ 1% суммарного

значения коэффициента

нелинейных искажений)

Сопротивление нагрузки

..................................................... 4 W (допустимо – от 1 W до

8 W)

Амплитудно-частотная характеристика

..................................................... от 10 Гц до 240 Гц (+0 дБ,

–3 дБ)

Отношение сигнал/шум .... 100 дБ (сеть IEC-A)

Фильтр низких частот:

Частота среза ............... от 40 Гц до 240 Гц

Крутизна характеристики среза

........................................... –12 дБ/окт

Усиление нижних звуковых частот:

Частота ............................. 50 Гц

Уровень ............................. от 0 дБ до 18 дБ

Регулировка коэффициента усиления:

RCA ..................................... от 200 мВ до 6,5 В

Громкоговоритель ...... от 0,8 В до 16 В

Максимальная амплитуда входного сигнала / сопро-

тивление:

RCA ..................................... 6,5 В / 25 кW

Громкоговоритель ...... 16 В / 12 кW

GM-D9701

Источник питания ................. 14,4 В постоянного тока

(допустимый диапазон от

10,8 В до 15,1 В)

Система заземления .......... Заземление отрицатель-

ного полюса

Потребляемый ток ............... 38 A (при номинальной

выходной мощности,4W)

Среднее значение потребляемого тока

..................................................... 3,5 A (4 W для одного ка-

нала)

5,1 A (2 W для одного ка-

нала)

7,5 A (1 W для одного ка-

нала)

Плавкий предохранитель

..................................................... 40 A × 3

Размеры (Ш × В × Г) ............ 302 × 60 × 215 мм

Вес ................................................. 3,1 кг (без учета прово-

дов)

Максимальная выходная мощность

..................................................... 1 000 Вт ×1(4W) / 2 400 Вт

× 1 (1 W)

Номинальная выходная мощность

..................................................... 500 Вт ×1(при 14,4 В,4W,

от 20 Гц до 240 Гц, ≦ 1%

суммарного значения ко-

эффициента нелинейных

искажений)

800 Вт ×1(при 14,4 В,2W,

100 Гц, ≦ 1% суммарного

значения коэффициента

нелинейных искажений)

1 200 Вт ×1(при 14,4 В,

1 W, 100 Гц, ≦ 1% суммар-

ного значения коэффи-

циента нелинейных

искажений)

Сопротивление нагрузки

..................................................... 4 W (допустимо – от 1 W до

8 W)

Амплитудно-частотная характеристика

..................................................... от 10 Гц до 240 Гц (+0 дБ,

–3 дБ)

Отношение сигнал/шум

.... 100 дБ (се

ть IEC-A)

<5707000012750V>16
