<CJ-E09S59R> <1313992020> <17> <CJ-E09S59R> <1313992020> <18> <CJ-E09S59R> <1313992020> <19> <CJ-E09S59R> <1313992020> <20>

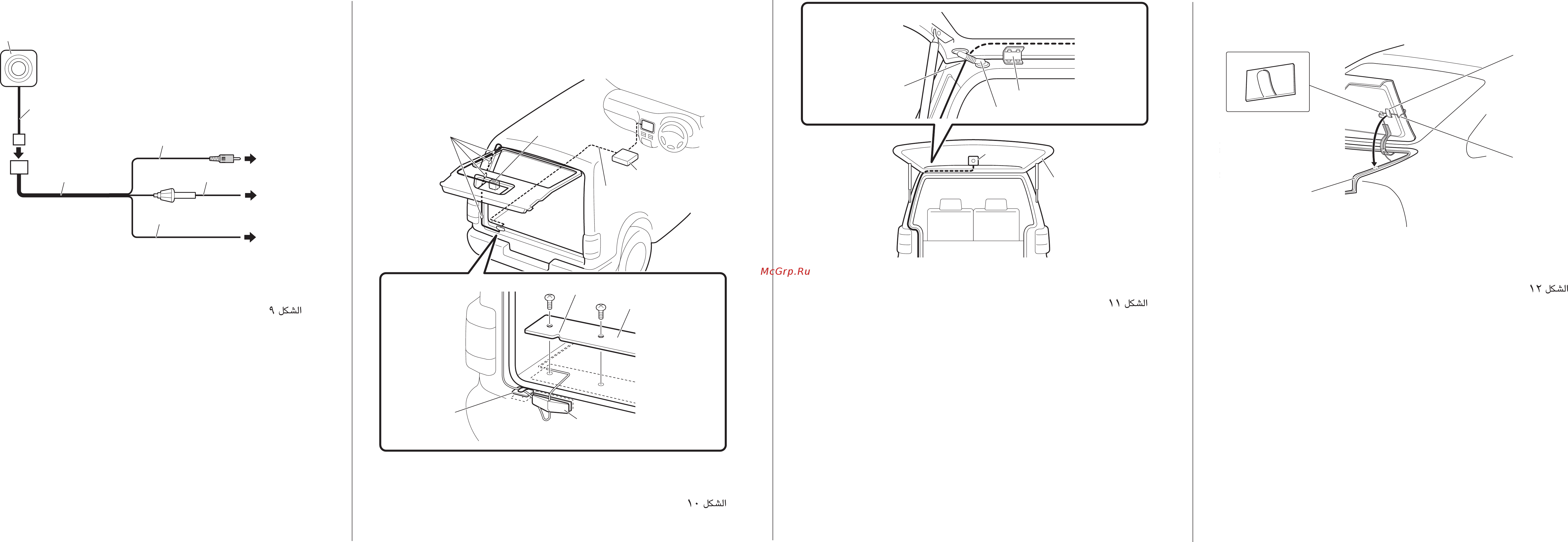

1 Pull out from here
2 Hinge
3 Harness cover
5 Hatch
4 Rear view
camera
1 Clamps
2 Rear view
camera
4 Product with a video
input jack (Hideaway
unit etc.)
5 Made with a rasp etc.
6 Scuff plate
7 Clamp
8 Waterproof pad
Attach the waterproof pad
using double-sided tape.
3 RCA power
supply cable
2 Waterproof pad
1 Clamps
3 Rubber packing
4 Make a U-shaped loop in
the lead outside the rubber
packing to prevent rain-
water from flowing along
the lead into the interior
of the vehicle.
Attach the waterproof pad
using double-sided tape.
圖 12
Рис. 12
Fig. 12
圖 11
Рис. 11
Fig. 11
圖 10
Рис. 10
Fig. 10
圖9
Рис. 9
Fig. 9
4 Red
2 RCA pin
5 Black
1 Rear view camera
3 m
4 m
3 Fuse (1 A) 3 m
1.5 m
3 m
