Pioneer DEQ-P6600 [3/24] Установка аппарата

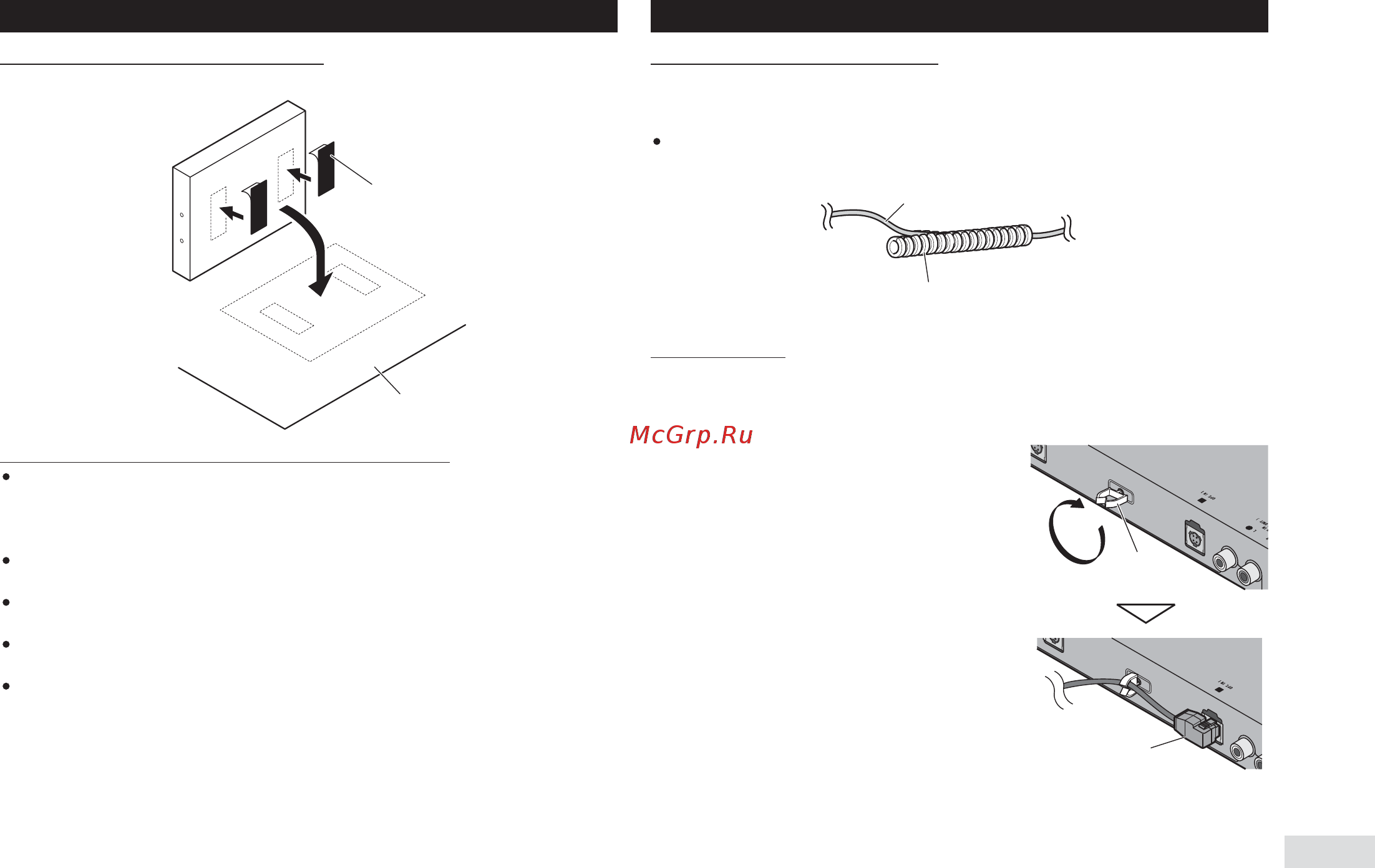

Крепление с помощью липкой ленты Velcro

Тщательно протрите поверхность перед наклеиванием ленты Velcro.

Меры предосторожности при прокладке оптического кабеля

Старайтесь резко не сгибать оптический кабель. Если необходимо резко согнуть кабель, по%

заботьтесь о том, чтобы радиус изгиба был не менее 25 мм. В противном случае кабель не

будет надлежащим образом передавать сигналы, и вследствие этого данный аппарат не

сможет работать правильно.

Прокладывайте оптический кабель таким образом, чтобы на него не могли наступить, поста%

вить что%либо тяжелое или защемить, например, дверью.

Оставшийся неиспользованным оптический кабель сверните в бухту диаметром не менее

200 мм, чтобы кабель не деформировался.

При подключении оптического кабеля к данному аппарату, используйте прилагаемые ка%

бельные зажимы для предотвращения резкого изгиба кабеля.

Прокладывайте оптический кабель таким образом, чтобы его не могли защемить движущи%

еся части, например, рычаг переключения передач, ручной тормоз или механизм перемеще%

ния сиденья. Держите кабель в стороне от таких горячих точек, как выпускной отдушины

обогревателя.

Установка аппарата

Использование гофрированной трубки

Чтобы предотвратить деформацию оптического кабеля, используйте гофрированную трубку,

обрезав ее до нужной длины.

Вставьте оптический кабель в гофрированную трубку.

Установка зажима

Зажимы используются для крепления оптического кабеля при его использовании. Один из за%

жимов устанавливается на задней стороне аппарата и используется для крепления оптического

кабеля к аппарату.

1. Вставьте зажим в направлении, указан

ном на рисунке, и поверните его на 90

градусов, чтобы зафиксировать его на

месте установки.

2. Прикрепите оптический кабель зажи

мом к аппарату.

Липкая лента Velcro

Коврик или шасси автомобиля

Оптический кабель

Гофрированная трубка

Оптический кабель

Зажим
