Pioneer DEQ-P6600 [6/24] Коммутация системы
![Pioneer DEQ-P6600 [6/24] Коммутация системы](/views2/1464906/page6/bg6.png)
6
Подключение устройств

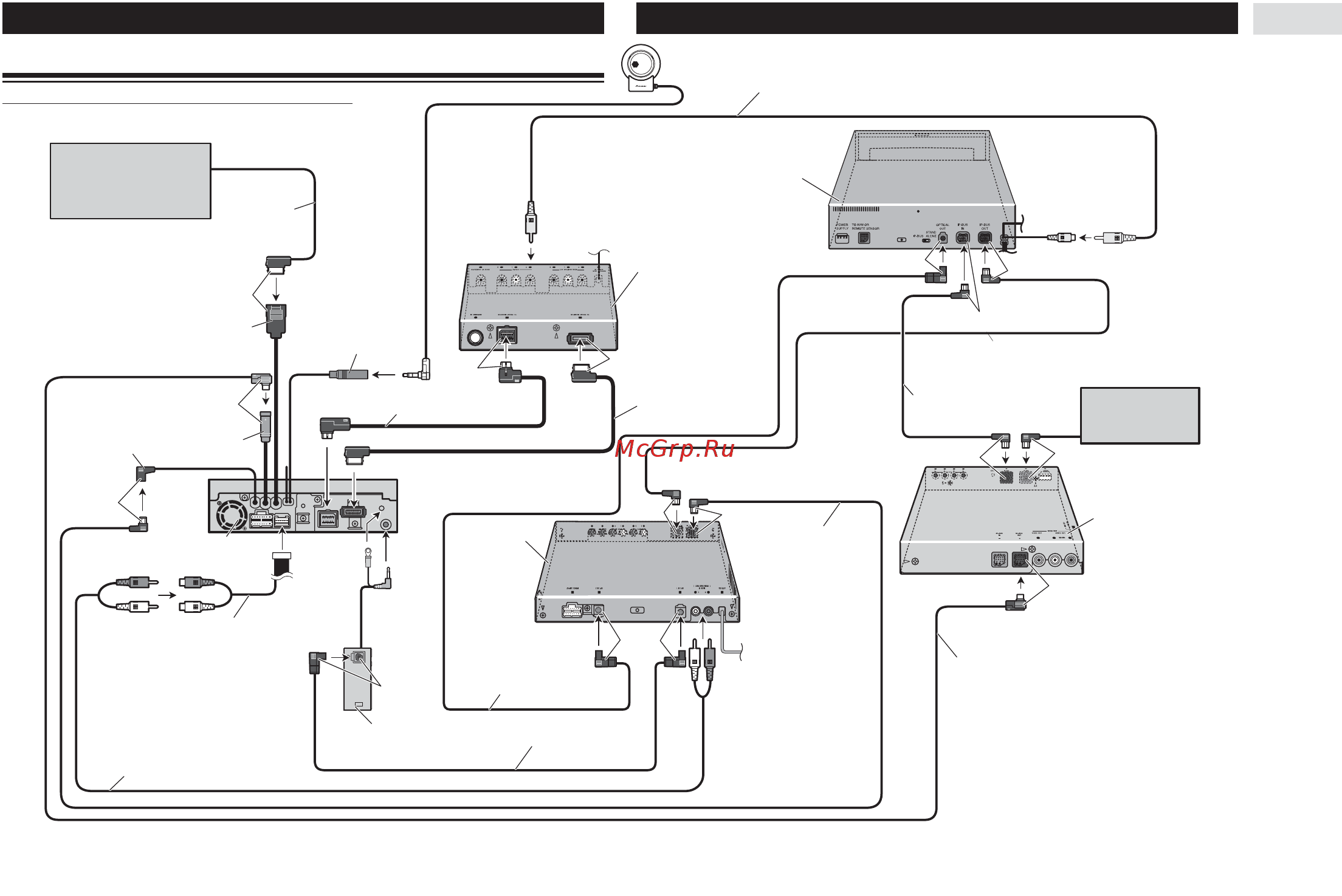

Коммутация системы
Соединение с AVресивером или DVDплейером
Навигационный блок
(например, AVIC%900DVD)
(продается отдельно)
26%контактный
кабель
Желтый
Вход для 26%контактного кабеля
Выход на динамик
путеуказания
(«GUIDE SP OUTPUT»)
Черный
21%контактный кабель
Синий
Вход шины AV%BUS
Вход шины IP%BUS
Синий
AV%ресивер/DVD%плейер
(AVH%P6600DVD)
(продается отдельно)
Данный аппарат
Выход на сабвуфер или выход без зату%
хания сигнала («SUBWOOFER OUTPUT»
или «NON%FADING OUTPUT»)
3 м
Кабель RCA (прилагается)
Соединительный блок для опти%
ческого кабеля (прилагается)
3 м
Оптический кабель (прилагается)
3 м
Оптический кабель
(продается отдельно)
Синий
Синий
Черный
Кабель шины IP%BUS
(прилагается)
Кабель шины AV%BUS
(прилагается к TV%тюнеру)
Черный
TV%тюнер скрытой установки
(например, GEX%P6400TVP)
(продается отдельно)
Черный
Синий
Многодисковый
CD%плейер
(продается отдельно)
Кабель шины IP%BUS
(прилагается к TV%тюнеру)
Кабель шины IP%BUS
(прилагается к многодисковому DVD%плейеру)
Синий
Черный
Черный
Желтый
(«FRONT VIDEO OUTPUT»)
Кабель RCA (прилагается к многодисковому DVD%плейеру)
Динамик путеуказания
(например, CD%TS37GP)
(продается отдельно)
Многодисковый DVD%плейер
(например, XDV%P9II)
(продается отдельно)
Блок скрытой установки
AV%ресивера/DVD%плейера
(AVH%P6600DVD)
(продается отдельно)
Фиолетовый
26%контактный кабель
