Pioneer DEQ-P6600 [4/24] Подключение устройств

Примечания:

Этот аппарат предназначен для автомобилей с 12%вольтным аккумулятором и заземлением типа

«минус на массе». Прежде чем устанавливать его в автомобиль с жилым кузовом для загородного

отдыха, грузовик или автобус, проверьте напряжение аккумулятора.

Во избежание короткого замыкания в электрической системе отсоедините отрицательный (%) ка%

бель аккумулятора до начала установки аппарата.

Обратитесь к соответствующим инструкциям за сведениями о подключении усилителя мощности и

других устройств, затем выполните соединения, как полагается.

Закрепите проводку кабельными зажимами или изоляционной лентой. Для защиты проводов обмо%

тайте их изолентой в тех местах, где они проложены вплотную к металлическим частям автомобиля.

Прокладывайте и закрепляйте провода таким образом, чтобы они не могли соприкасаться с движу%

щимися частями, такими как рычаг переключения передач, стояночный тормоз или механизм пере%

мещения сидений. Не прокладывайте провода в местах, которые могут сильно нагреваться, напри%

мер, поблизости от выпускной отдушины обогревателя. Если изоляция провода расплавляется или

истирается, появляется опасность короткого замыкания на массу (на корпус автомобиля).

Не пропускайте желтый провод сквозь отверстие в моторный отсек для подключения к аккумулято%

ру. Это повредит изоляцию и вызовет очень опасное короткое замыкание.

Не замыкайте провода накоротко. Если Вы сделаете это, защитный контур не сможет действовать

должным образом.

Никогда не разрезайте изоляцию провода питания и не делайте отводы от него, чтобы подать пи%

тание на другую аппаратуру. Допустимая токовая нагрузка провода будет превышена, что приведет

к его перегреву.

Для замены используйте только предохранитель с номиналом, указанным на гнезде для предохра%

нителя.

Ввиду использования уникальной схемы BTPL, никогда не производите проводку таким образом,

чтобы кабели АС были заземлены напрямую или чтобы отрицательные (%) кабели левой и правой АС

были общими.

Акустические системы, подключаемые к данному аппарату, должны относиться к типу АС высокой

мощности с минимальной паспортной мощностью 50 Вт и импедансом от 4 до 8 Ом. Подключение

АС с иными значениями мощности и/или импеданса, чем указано здесь, может привести к тому, что

такие АС будут дымиться, загораться или выходить из строя.

Когда питание аппарата включено, на выход по синему/белому проводу подается контрольный сиг%

нал. Подключите провод к разъему дистанционного управления системой на внешнем усилителе

мощности или к разъему релейного управления автоматической антенной (максимум 300 мА, 12 В

постоянного тока). Если автомобиль оборудован стекловолоконной антенной, подключите провод к

разъему источника питания автономного усилителя несущей частоты антенны.

Подключение устройств

Когда с системой используется внешний усилитель мощности, ни в коем случае не подключайте си%

ний/белый провод к разъему питания этого усилителя. Также не подключайте синий/белый провод

к разъему питания автоматической антенны. Такое соединение может вызвать чрезмерную утечку

тока и привести к неисправности.

Во избежание коротких замыканий покрывайте неподключенные провода изоляционной лентой.

Особенно тщательно изолируйте неиспользуемые провода акустических систем. Если провода не

заизолированы, существует возможность короткого замыкания.

Для предотвращения неправильного соединения входная сторона разъема шины IP%BUS сделана

синей, а выходная сторона – черной. Соединяйте разъемы одинакового цвета.

Если данный аппарат устанавливают в автомобиль, у которого на замке зажигания нет позиции

«ACC» [Аксессуары], красный провод следует подключить к клемме, связанной с операциями зам%

ка зажигания «ON/OFF» [Включено/Выключено]. Если это не сделано, аккумулятор может разря%

диться, когда Вы покинете автомобиль на несколько часов.

Черный провод предназначен для заземления. Пожалуйста, заземлите этот провод отдельно от за%

земления устройств, работающих с большими токами, например, усилителей мощности.

Если Вы заземлите эти устройства вместе, то в случае отсоединения провода заземления сущест%

вует риск повреждения или возгорания устройств.

Для обеспечения должного рассеивания тепла, особенно тщательно следите за тем, чтобы ничто не

загораживало ту сторону аппарата, где находится вентилятор охлаждения.

Провода данного аппарата и других устройств могут иметь различные цвета, даже если выполня%

ют одну и ту же функцию. При подключении аппарата к другим устройствам сверяйтесь с прила%

гаемыми к аппаратуре инструкциями и соединяйте провода, имеющие одинаковую функцию.

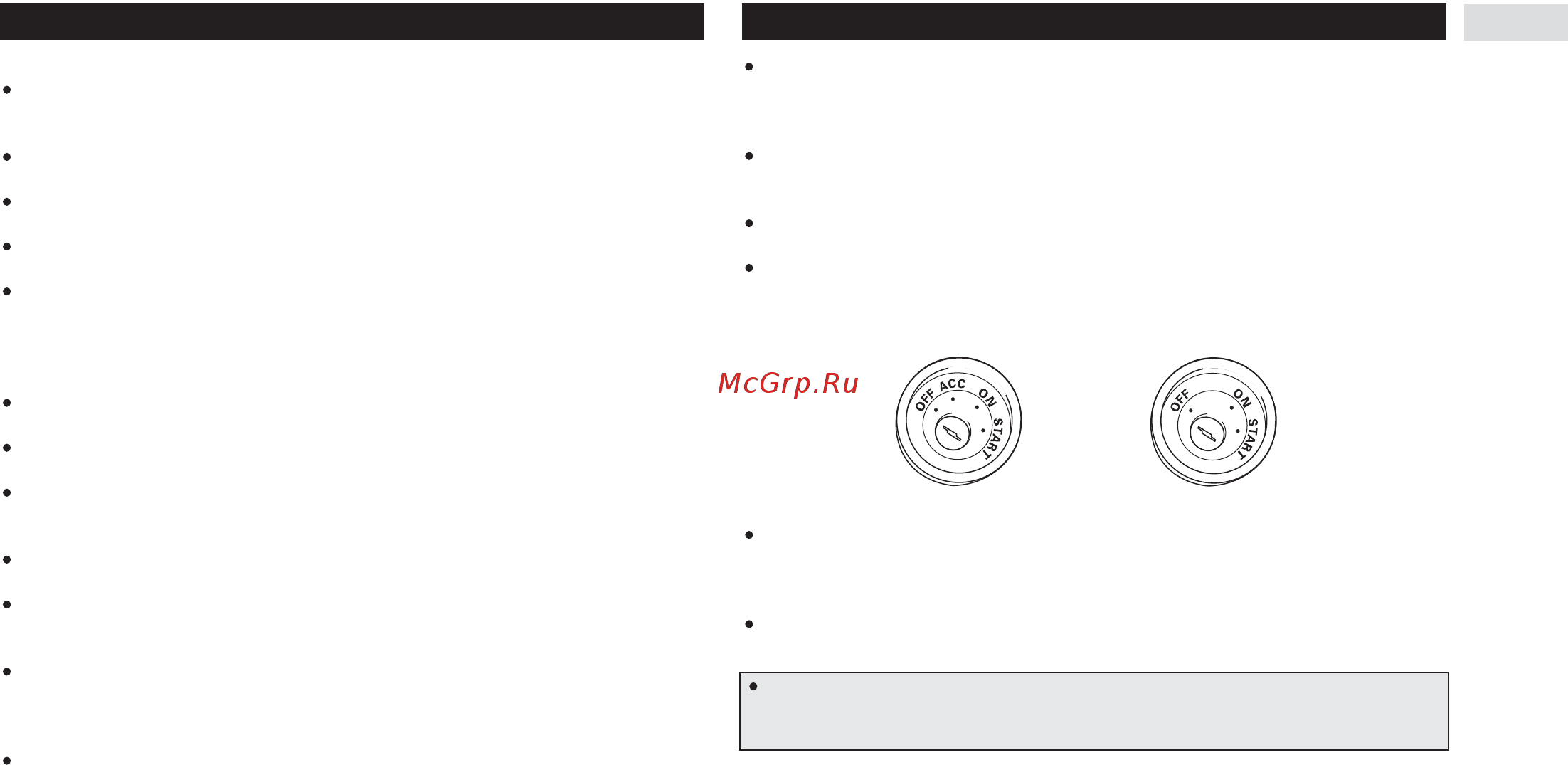

Позиция «ACC» Нет позиции «ACC»
