Especificaciones ESPAÑOL
Alimentación .......................................................................................................... CC 14,4 V (10,8 V a 15,1 V permisible)
Sistema de puesta a tierra .................................................................................................................................. Tipo negativo
Consumo de corriente .......................................................................................................... 27,0 A (potencia continua, 4 Ω)
Consumo de corriente promedio* ................................................................................................ 7,5 A (4 Ω para uno canal)
15,0 A (2 Ω para uno canal)
Fusible ........................................................................................................................................................................ 30 A × 2
Dimensiones ...................................................................................................... 290 mm (An) × 56 mm (Al) × 200 mm (Pr)
(Sin incluir los terminales)
Peso .............................................................................................. 3,2 kg (No se incluyen los conductores para el cableado)
Potencia de salida máxima .......................................................................................... 600 W × 1 (4 Ω) / 1 200 W × 1 (2 Ω)
Potencia continua (14,4 V) ...................................................................... 4 Ω, 20 Hz
a
240 Hz, 1.0 % THD, 300 W × 1
2 Ω, 50 Hz, 1.0 % THD, 600 W × 1
Impedancia de carga .................................................................................................................. 4
Ω
(2
Ω
a 8
Ω
permisible)
Respuesta de frecuencia........................................................................................................ 10 Hz a 240 Hz (+0 dB, –3 dB)
Relación de señal a ruido ........................................................................................................................ 80 dB (IEC-Red A)
Distorsión .............................................................................................................................................. 0,3% (10 W, 100 Hz)
Filtro de paso bajo ...................................................................................................... Frecuencia de corte: 40 Hz a 240 Hz
Pendiente de corte: –12 dB/oct
Refuerzo de graves .................................................................................................................................... Frecuencia: 50 Hz
Nivel: 0 dB a 12 dB
Control de ganancia ............................................................................................................................ RCA: 200 mV a 6,5 V
Altavoz: 0,8 V a 26 V
Impedancia / nivel de entrada máxima .................................................................................................. RCA: 6,5 V / 22 k
Ω
Altavoz: 26 V / 90 kΩ
Nota:
• Las especificaciones y el diseño están sujetos a posibles modificaciones sin previo
aviso debido a mejoramientos.
*Consumo de corriente promedio
• El consumo de corriente promedio es casi el consumo de corriente máximo de esta
unidad, cuando se ingresa una señal de audio. Utilice este valor cuando tenga que
trabajar con la corriente total consumida por múltiples amplificadores de potencia.
Conexión de la unidad ESPAÑOL Instalación ESPAÑOL
PRECAUCION
• No lo instale en:
—Donde podría lesionar al conductor o a los
pasajeros si se detiene el vehículo
bruscamente.
—Donde podría interferir con el conductor,
como por ejemplo en el piso en frente al
asiento del conductor.
• Asegúrese que los cables no se enganchen en el
mecanismo deslizante de los asientos, resultando
en cortocircuito.
• Confirme que ninguna parte quede detrás del
panel, cuando perfore un orificio para la
instalación del amplificador. Asegúrese de
proteger todos los cables y equipos importantes,
tales como líneas de combustibles, líneas de
frenos y el cableado eléctrico.
• Instale los tornillos de conexión de manera tal que
la punta del tornillo no toque ningún cable. Esto
es importante para evitar que los cables se corten
por vibración del automóvil, lo que podría causar
un incendio.
• NO permita que el amplificador entre en contacto
con líquidos debido a, por ejemplo, la localización
donde el amplificador esté instalado. Esto podría
causar una sacudida eléctrica. El contacto con
líquidos también podría causar daños y
sobrecalentamiento al amplificador e altavoces.
Además, la superficie del amplificador y la
superficie de cualquier altavoz instalado también
podrían ponerse muy calientes al tacto, pudiendo
causar pequeñas quemaduras.
• Para asegurar una instalación apropiada, utilice las
partes suministradas de la manera especificada. Si
se utiliza cualquier otra parte que no sean las
suministradas, puede dañarse las partes internas
del amplificador, o pueden aflojarse y el
amplificador puede dejar de funcionar.
• No reemplace nunca el fusible por uno con un
valor de régimen mayor que el fusible original. El
uso de un fusible inadecuado podría causar el
sobrecalantamiento o humo, así como podría
causar daños al producto y lesiones, incluyendo
quemaduras.
PRECAUCION:
Para evitar fallas de funcionamiento y/o
lesiones
• Para asegurar la disipación de calor apropriada del
amplificador, cuide de lo siguiente durante la
instalación.
—Permita un espacio adecuado en la parte
superior del amplificador para una ventilación
apropiada.
—No cubra el amplificador con la cubierta de
piso o alfombra.
• NO permita que el amplificador entre en contacto
con líquidos debido a, por ejemplo, la localización
donde el amplificador esté instalado. Esto podría
causar una sacudida eléctrica. El contacto con
líquidos también podría causar daños y
sobrecalentamiento al amplificador e altavoces.
Además, la superficie del amplificador y la
superficie de cualquier altavoz instalado también
podrían ponerse muy calientes al tacto, pudiendo
causar pequeñas quemaduras.
• No instale el amplificador sobre superficies
inestables como el tablero del neumático de
repuesto.
• Confirme que ninguna parte quede detrás del
panel, cuando perfore un orificio para la
instalación del amplificador. Asegúrese de
proteger todos los cables y equipos importantes,
tales como líneas de combustibles, líneas de
frenos y el cableado eléctrico.
• Realice primero conexiones provisorias y
compruebe que el amplificador y el sistema
operan adecuadamente.
• Para asegurar una instalación apropiada, utilice las
partes suministradas de la manera especificada. Si
se utiliza cualquier otra parte que no sean las
suministradas, puede dañarse las partes internas
del amplificador, o pueden aflojarse y el
amplificador puede dejar de funcionar.
Conexión del terminal de salida de
altavoz
• Utilice un hilo de 10 AWG a 16 AWG para el
cable de altavoz.
1. Utilice alicates o un cortador para
exponer el extremo de los hilos de
altavoz unos 10 mm a 12 mm.
2. Conecte los cables de altavoz al
terminal de salida de altavoz.
• Fije los cables firmemente utilizando los
tornillos para terminales.
Uso de la entrada de altavoz
Conecte los hilos de salida de altavoz del
equipo estéreo de automóvil al
amplificador utilizando el hilo de entrada
de altavoz suministrado con el cabo con
conector RCA.
• Deslice el interruptor de entrada hacia la
izquierda (SP).
7 Conexiones cuando se utiliza la
entrada de altavoz

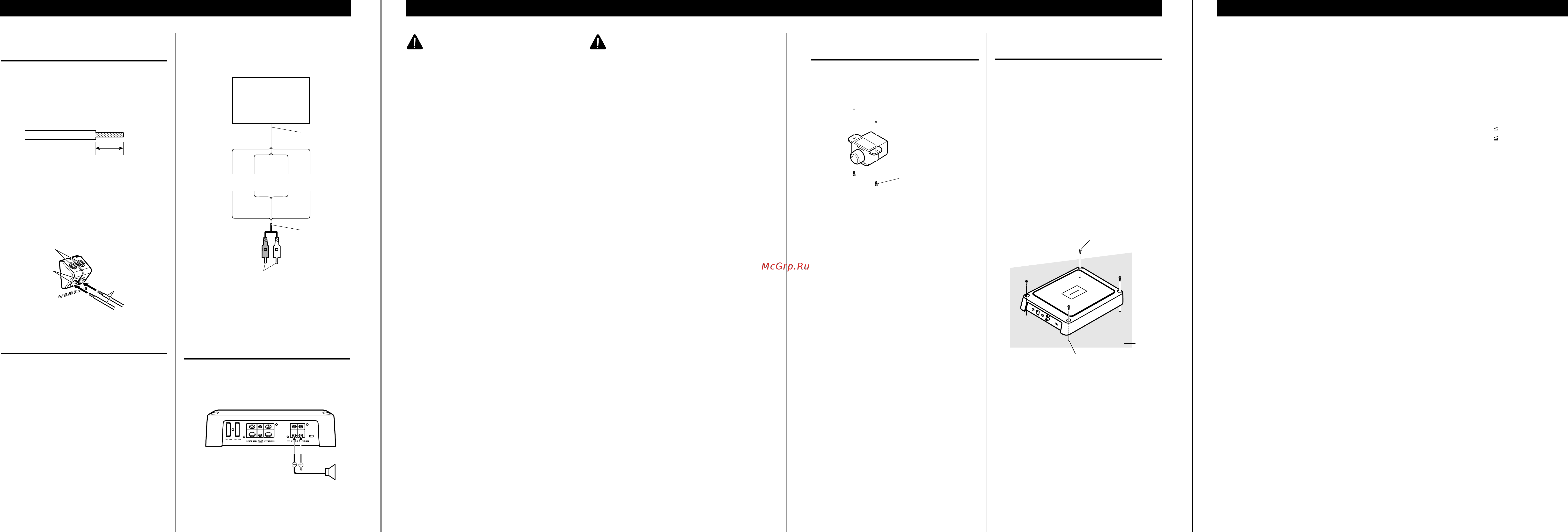

Conexión de los cables de
altavoces
Conecte los cables de altavoz según los
diagramas mostrados abajo.
10 mm a 12 mm
Altavoz de subgraves
Cable de altavoz
Tornillos de terminal
Terminal de
salida de
altavoz
Salida de altavoz
Equipo estéreo
de automóvil
A la toma de
entrada RCA
de esta unidad.
Hilo de
entrada de
altavoz con
cable con
conector RCA
Blanco: Negro: Negro: Rojo:
Izquierda + Izquierda ≠ Derecha ≠ Derecha +
Instalación del control remoto de
intensificación de los graves
Instale con los tornillos autorroscantes (3 mm ×
10 mm) en una localización de fácil acceso tal como
por debajo del tablero de instrumentos.
Ejemplo de instalación en la
alfombra del piso o en el chasis
1. Ubique el amplificador en la
posición en donde va a ser instalado.
Inserte los tornillos autoterrajantes
suministrados (4 mm × 18 mm) en
los orificios de los tornillos. Presione
los tornillos con un destornillador de
modo que puedan dejar puntos
marcados de la posición en donde
irán los orificios para la instalación.
2. Perfore orificios de 2,5 mm de
diámetro en el punto marcado, e
instale el amplificador, ya sea en la
alfombra o directamente en el
chasis.
Perfore un orificio de 2,5 mm
de diámetro
Tornillo autoterrajante
(4 mm × 30 mm)
Alfombra
del piso o
chasis
Tornillo autorroscante
(3 mm × 10 mm)
