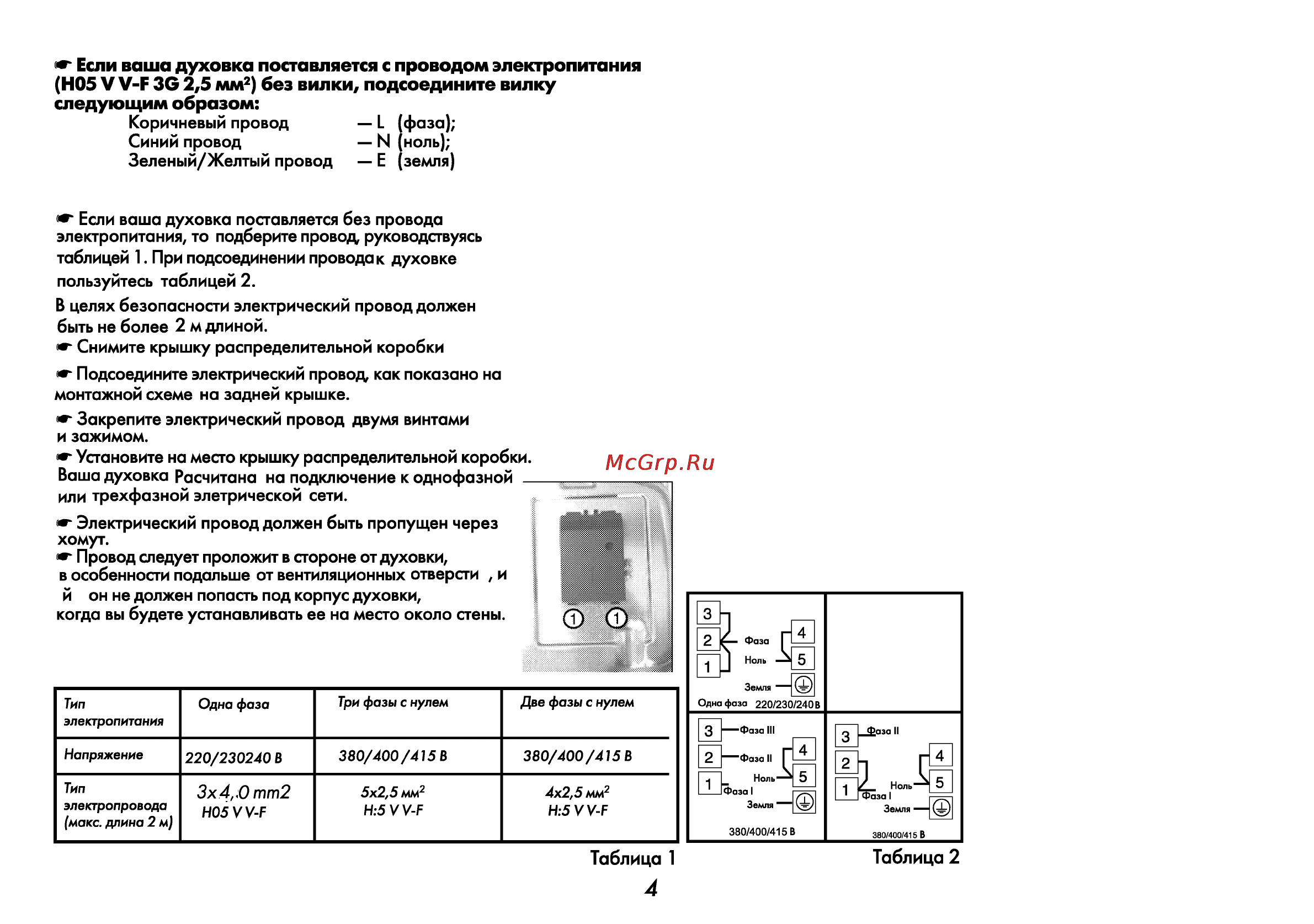

Если ваша духовка поставляется с проводом электропитания Н05 V У Е Зв 2 5 мм2 без вилки подсоедините вилку следующим образом Коричневый провод I фаза Синий провод Ы ноль Зеленый Желтый провод Е земля Если ваша духовка поставляется без провода электропитания то подберите провод руководствуясь таблицей 1 При подсоединении проводок духовке пользуйтесь таблицей 2 В целях безопасности электрический провод должен быть не более 2 м длиной Снимите крышку распределительной коробки Подсоедините электрический провод как показано на монтажной схеме на задней крышке Закрепите электрический провод двумя винтами и зажимом Установите на место крышку распределительной коробки Ваша духовка Расчитана на подключение к однофазной или трехфазной элетрической сети Электрический провод должен быть пропущен через хомут Провод следует проложит в стороне от духовки в особенности подальше от вентиляционных отверсти и й он не должен попасть под корпус духовки когда вы будете устанавливать ее на место около стены Тип Одна фаза Три фазы с нулем Две фазы с нулем 380 400 415 В 380 400 415 В 5x2 5 мм2 4x2 5 мм2 Н 5УУ Р Н 5УУ Р электропитания Напряжение Тип электропровода макс длина 2 м 220 230240 В 3x4 0 тт2 Н05УУ Р Таблица 1 4 Таблица 2
