Руководство по монтажу
9
6.8 Переключение вентиля
Для открытия и закрытия вентиля наружного блока используйте
шестигранный ключ 5 мм.
6.9 Обнаружение утечек
Для обнаружения утечек из вентиля в местах присоединения
труб хладагента воспользуйтесь мыльным раствором.
6.10 Теплоизоляция
Теплоизолируйте трубы газа и жидкости. При работе в режиме
охлаждения температура труб газа и жидкости очень низкая, для
предотвращения обмерзания их необходимо должным образом
теплоизолировать.
■ Для труб газовой линии обязательно используйте термо-
стойкие теплоизолирующие материалы с рабочей темпе-
ратурой не менее 120°.
■ Чтобы выполнить теплоизоляцию труб без зазоров, ис-
пользуйте теплоизолирующие материалы.
Теплоизоляция
трубопровода
Вспомогательный бандаж теплоизоляции
Блок
Срежьте верхнюю часть

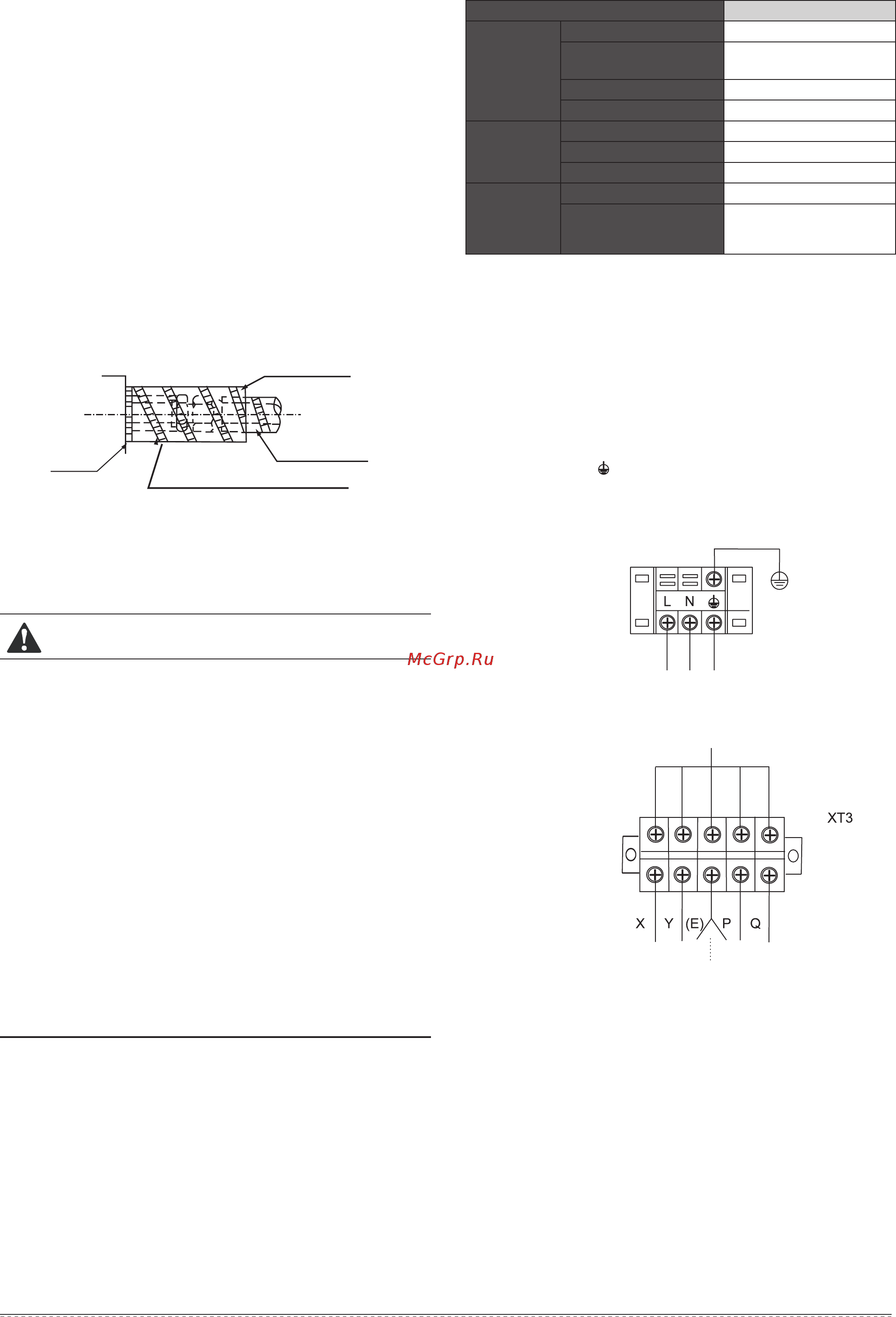

Рис. 6-7
7. ЭЛЕКТРОПРОВОДКА
7.1 Электропроводка
ПРЕДУПРЕЖДЕНИЕ
Для кондиционера необходимо использовать независи-
мую линию электропитания номинального напряжения.
Провод заземления внешнего источника питания должен
быть соединен с проводами заземления внутреннего и
наружного блоков.
Разводка электропроводки должна выполняться квали-
фицированным персоналом в соответствии с электриче-
ской схемой.
Согласно государственным нормам в цепь электропита-
ния необходимо установить разъединитель, отключаю-
щий все провода питания, расстояние между разомкну-
тыми контактами – не менее 3 мм, а также устройство за-
щитного отключения (УЗО) с номинальным током утечки
10 мА.
Согласно государственным нормам установите УЗО.
Для предотвращения помех силовая электропроводка и
кабель управления должны находиться на расстоянии
друг от друга.
Не включайте электропитание до тех пор, пока не прове-
рите тщательно электропроводку после ее завершения
монтажа.
7.2 Параметры электропитания
Недостаточная мощность электропроводки приведет к ее пере-
греву, это может вызвать возгорание. Параметры электропита-
ния приведены в табл. 7-1.
Таблица 7-1
МОДЕЛЬ 18–56
Электропи-
тание
Количество фаз
Одна фаза
Напряжение и часто-
та
220–240 В, 50/60 Гц
Ручной выключатель
15 А
Предохранитель
15 А
Силовая
электро-
проводка
Менее 20 м
2 x 2,5 мм
2
Менее 50 м
2 x 4 мм2
Провод заземления
Один провод 2,5 мм
2
Сигналь-
ный кабель
наружного
блока
Количество
1
Диаметр
Трехжильный экраниро-
ванный провод 0,75 мм
2
7.3 Подключение электропитания внутреннего блока
и сигнального кабеля
■ Внутренний блок должен питаться от собственной сети
электропитания, отличной от сети электропитания наруж-
ного блока.
■ Внутренние блоки, подключенные к одному наружно-
му блоку, должны иметь общую сеть электропитания,
устройство защитного отключения и выключатель.
■ Провода сети электропитания наружного блока подклю-
чаются к клеммам L и N, провод заземления подключает-
ся к клемме . Сигнальный кабель наружного блока под-
ключается к клеммам P, Q и E, которые соответствуют
клеммам P, Q и E наружного блока.
Желтый/зеленый
Сеть электропитания внутреннего блока — 220–240 В, 50/60 Гц
Рис. 7-1
К общей шине центрального устройства
управления (CCM)
К общей шине наружного блока
Оранжевый
Зеленый
Черный
Желтый
Серый
Рис. 7-2
