Руководство по монтажу

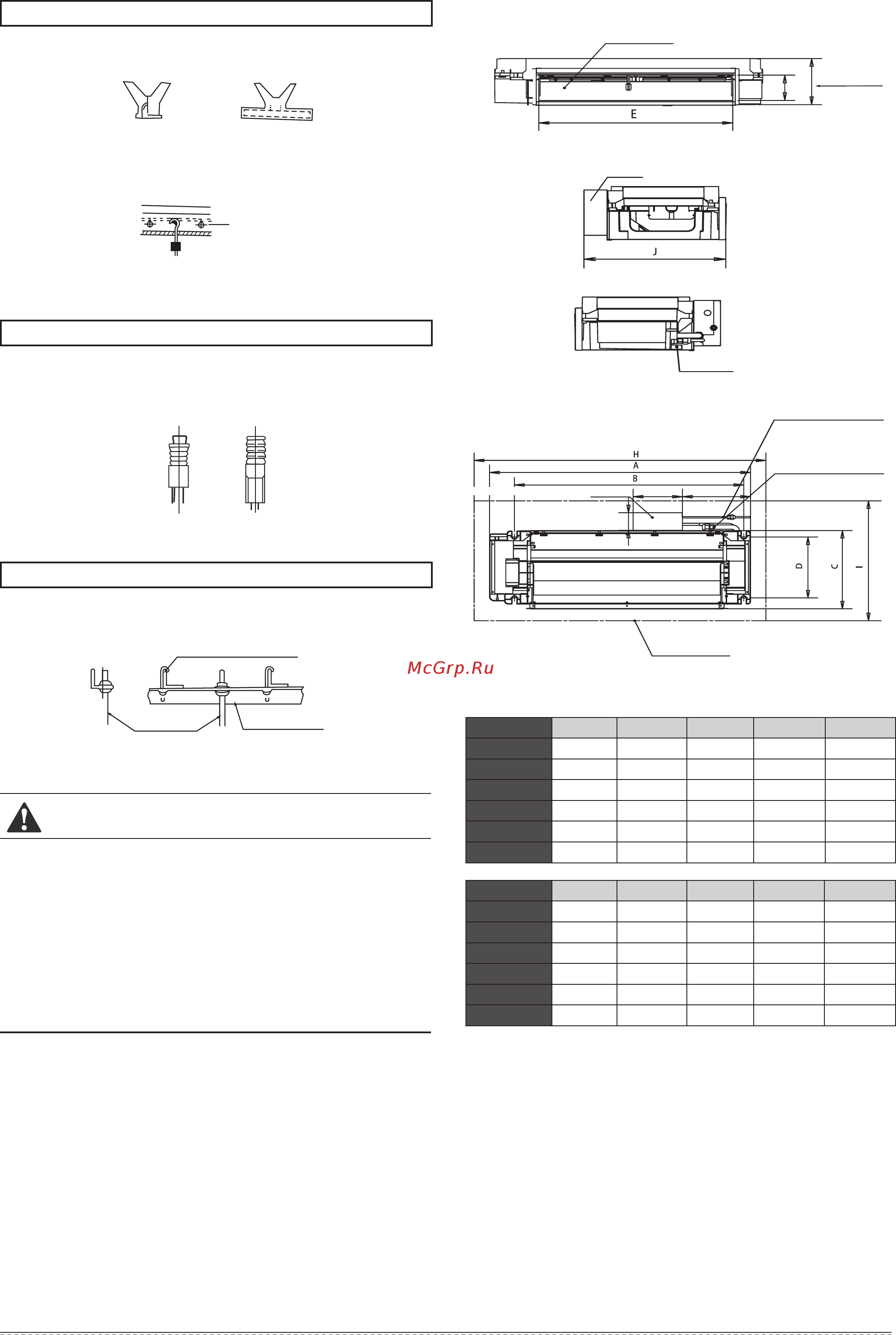

5
Бетонный потолок в строящемся здании
Используйте закладные детали или анкерные болты.
Закладная деталь
в форме лопасти
Закладная деталь в форме
направляющей
Рис. 4-4
Стальная балка
Встроенный монтажный болт
(Способ подвески трубопровода и встроенный монтажный болт)
Рис. 4-5
Существующий потолок из бетонных плит
С помощью дюбеля надежно установите в бетон анкерные крюч-
ки на глубину 45–50 мм.
Рис. 4-6
Стальная конструкция перекрытий
Установите опорные стальные уголки.
Монтажный болт с крючком
Опорный стальной
уголок
Монтажные болты
Рис. 4-7
ПРЕДУПРЕЖДЕНИЕ
Монтажные болты изготовлены из высококачественной стали (с
гальваническим покрытием поверхности или другой антикорро-
зионной защитой) или из нержавеющей стали.
Особенности крепления к потолку зависят от конструкции, поэ-
тому в каждом конкретном случае необходимо проконсультиро-
ваться со строителями.
Крепление монтажных болтов зависит от особенностей кон-
струкции, оно должно быть надежным.
4.3 Размеры для установки монтажных болтов
Вид А
190 мм
Боковое воздуховыпускное
отверстие
105 мм
Электронно-расширительный клапан
Вид А
Дренажное отверстие
Точка присоединения
трубопровода хладагента
∅F – жидкостная труба
Точка присоединения
трубопровода хладагента
∅ G — труба газовой линии
Потолочная ниша
75 мм
80 мм
220 мм
Электронно-расширительный клапан
Рис. 4-8
Таблица 4-1. Единица измерения: мм
МОДЕЛЬ A B C D E
18
850 744 330 260 630
22
850 744 330 260 630
28
850 744 330 260 630
36
350 744 330 260 630
45
1030 894 355 285 780
56
1030 894 355 285 780
МОДЕЛЬ F G H I J
18
6,4 12,7 950 505 405
22
6,4 12,7 950 505 405
28
6,4 12,7 950 505 405
36
6,4 12,7 950 505 405
45
9,5 15,9 1150 530 430
56
9,5 15,9 1150 530 430
