Руководство по монтажу
3
3. КОМПЛЕКТ ПОСТАВКИ
3.1 Комплект поставки
Убедитесь в том, что в комплект поставки входят следующие принадлежности. При наличии остатка деталей, аккуратно сохраняйте их.

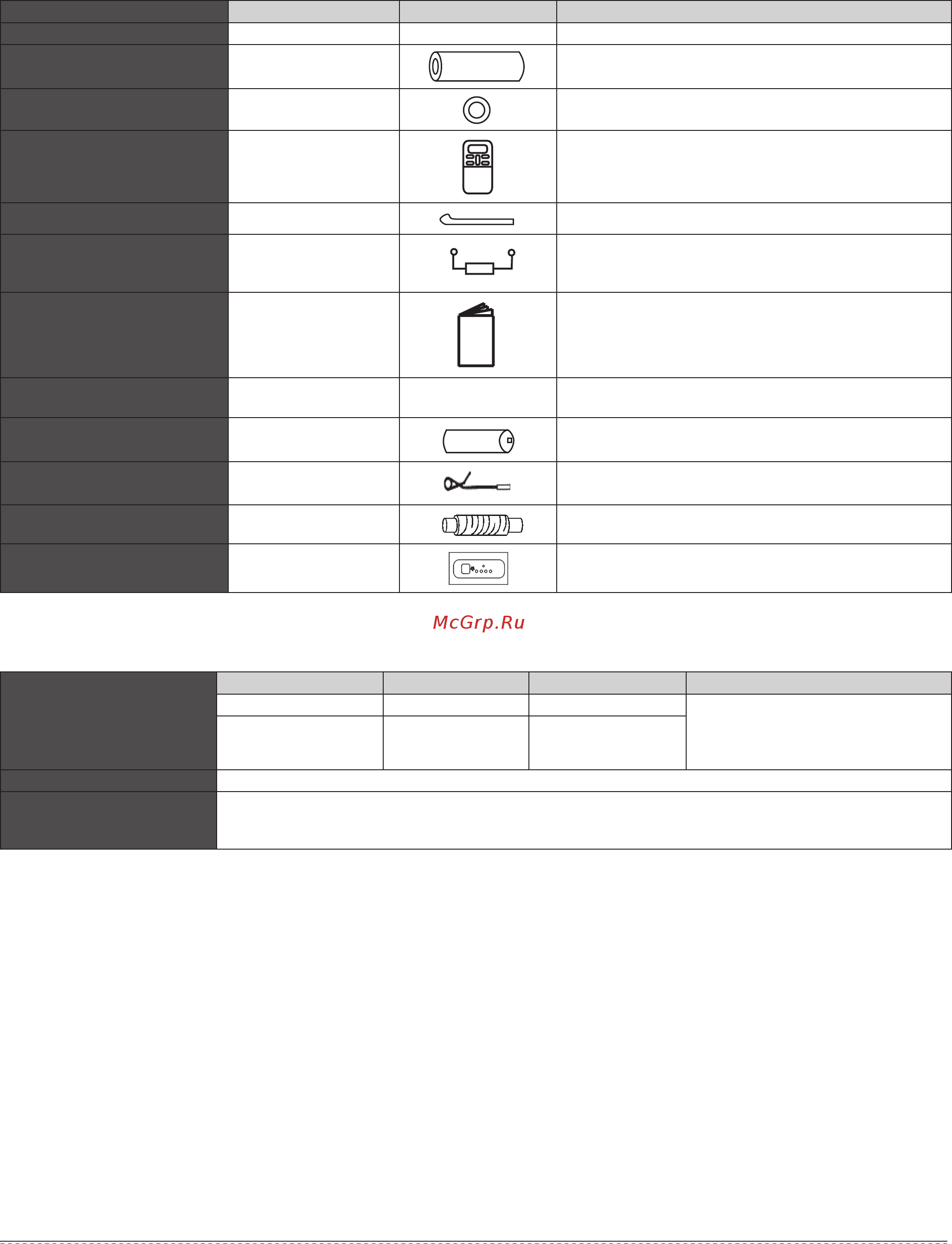

Таблица 3-1
НАИМЕНОВАНИЕ КОЛИЧЕСТВО ВНЕШНИЙ ВИД ПРИМЕНЕНИЕ
Инструкция по монтажу
1 Данная инструкция —
Теплоизоляционная трубка
2
Теплоизоляция соединений трубопроводов
Шайба
8
Навеска внутренних блоков
Пульт ДУ
1
Пульт дистанционного управления кондиционера
Стяжки
10
—
Согласующий резистор
сети управления
1
Внутренний блок, подключенный к клеммной колодке
системы управления, иметь резистор, включенный
между клеммами P и Q.
Руководство по эксплуата-
ции пульта дистанционного
управления
1
—
Монтажная схема
цифрового управления
1 — —
Щелочные батарейки
2
Для пульта дистанционного управления
Монтажная пружина
2
Для крепления слива воды
Соединение слива воды
1
Для дренажа
Индикаторная панель
приемника сигнала
1
Приемник сигнала
3.2 Приобретаемые на месте детали
Таблица 3-2. Единица измерения: мм
Медная труба
МОДЕЛЬ 18–45 56 ПРИМЕЧАНИЕ
Жидкостная труба ∅6,4 x 0,8 ∅9,5 x 0,8 Для трубопроводов хладагента луч-
ше использовать гибкую медную
трубку (T2M), длина которой зави-
сит от фактической конфигурации.
Газовая труба ∅12,7 x 0,8 ∅15,9 x 0,8
Дренажная труба из ПВХ
Дренажный трубопровод внутреннего блока, длина зависит от фактической необходимости.
Теплоизоляционная трубка
Диаметр должен соответствовать используемым медной трубе и жесткой трубе из ПВХ, толщина обыч-
но не менее 10 мм, в закрытых помещениях с высокой влажностью требуется соответствующее уве-
личение толщины.
