Руководство по монтажу
11

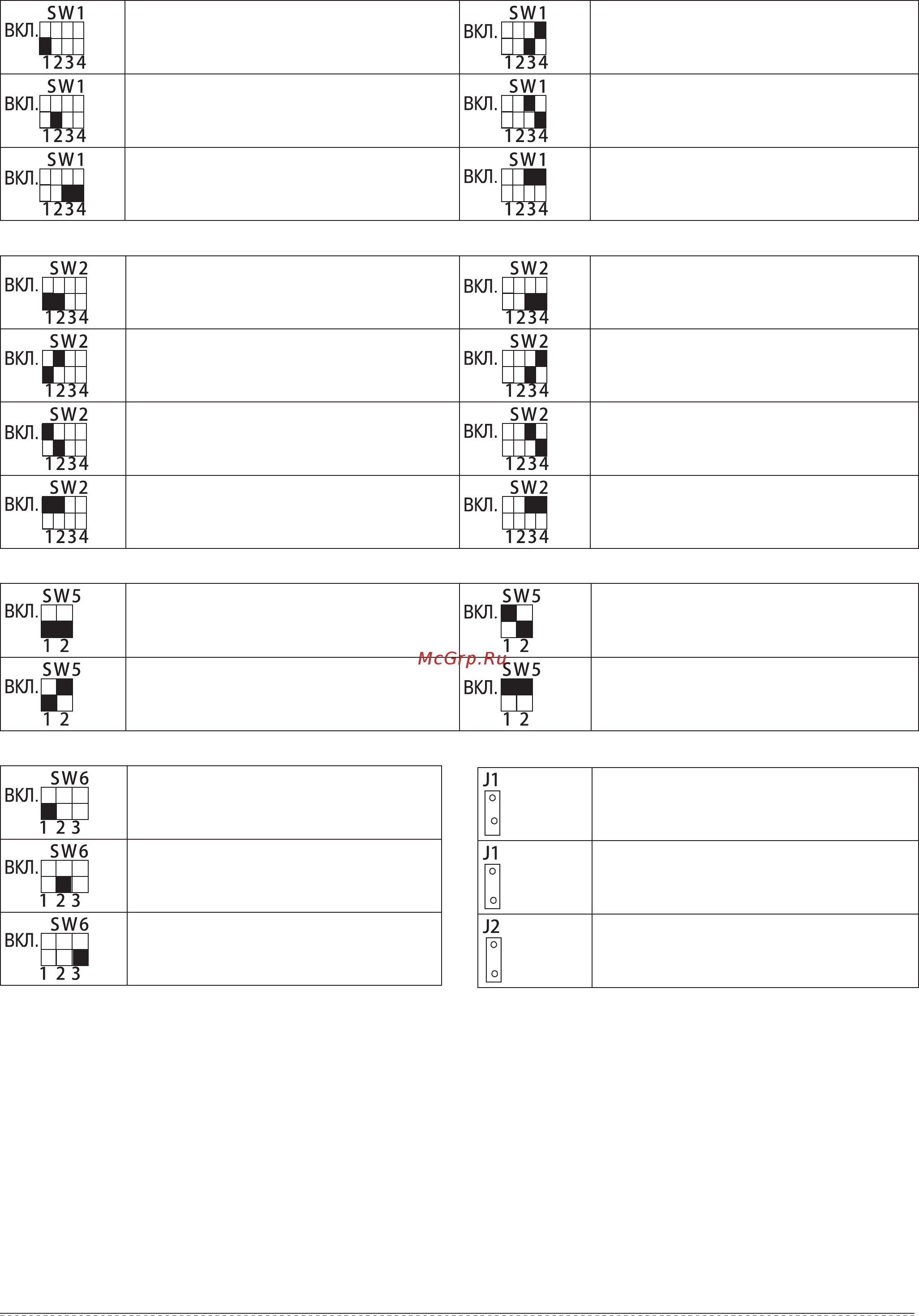

8.3 Кодированные обозначения на главной плате
Определения положений переключателя 1 SW1
• «1» обозначает заводской режим испыта-
ний
• «0» обозначает дополнительный режим ав-
топоиска (настройка по умолчанию)
• «01» обозначает, что статическое давле-
ние вентилятора постоянного тока равно
«1» (резерв)
• «1» обозначает выбор вентилятора посто-
янного тока
• «0» обозначает выбор вентилятора пере-
менного тока
• *«10» обозначает, что статическое давле-
ние вентилятора постоянного тока равно 2
(резерв)
• *«00» обозначает, что статическое давле-
ние вентилятора постоянного тока равно 0
(резерв)
• «11» обозначает, что статическое давле-
ние вентилятора постоянного тока равно 3
(резерв)
Определения положений переключателя SW2
• «00» обозначает, что температура отключе-
ния блока для защиты от подачи холодного
воздуха составляет 15 градусов
• «00» обозначает, что время остановки ТЕ-
ПЛОВОГО вентилятора составляет 4 мину-
ты
• «01» обозначает, что температура отключе-
ния блока для защиты от подачи холодного
воздуха составляет 20 градусов
• «01» обозначает, что время остановки ТЕ-
ПЛОВОГО вентилятора составляет 8 ми-
нут
• «10» обозначает, что температура отключе-
ния блока для защиты от подачи холодного
воздуха составляет 24 градуса
• «10» обозначает, что время остановки ТЕ-
ПЛОВОГО вентилятора составляет 12 ми-
нут
• «11» обозначает, что температура отключе-
ния блока для защиты от подачи холодного
воздуха составляет 26 градусов
• «11» обозначает, что время остановки ТЕ-
ПЛОВОГО вентилятора составляет 16 ми-
нут
Определения положений переключателя SW5
• «00» обозначает, что температурная ком-
пенсация составляет 6 градусов в режиме
нагрева
• «10» обозначает, что температурная ком-
пенсация составляет 4 градуса в режиме
нагрева
• «01» обозначает, что температурная ком-
пенсация составляет 2 градуса в режиме
нагрева
• «11» обозначает, что температурная ком-
пенсация составляет 8 градусов в режиме
нагрева
Определения положений переключателя SW6
• «1» обозначает дисплей старого типа
• «0» обозначает дисплей нового типа
• «1» обозначает автоматическую подачу
воздуха в автоматическом режиме
• 0 обозначает автоматическую подачу
воздуха в неавтоматическом режиме
Зарезервировано
Определение состояния перемычек 1, 2 (J1, J2)
J1 («нет перемычек») обозначает, что питание
отключено от функции памяти
J1 («перемычки») обозначает, что питание не
отключено от функции памяти
Зарезервировано
