Руководство по монтажу
8
2 Монтаж труб
■ Просверлите в стене отверстие (точно соответствующее раз-
меру настенного короба), затем установите монтажные эле-
менты: настенный короб и его крышку. Скрепите вместе со-
единительные трубопроводы и кабели с помощью обвязоч-
ной ленты.
■ Пропустите скрепленные трубопроводы снаружи здания че-
рез настенный короб. При прокладке трубопроводов соблю-
дайте осторожность, чтобы не повредить их.
6.4 Соединение труб хладагента
1 Развальцовка

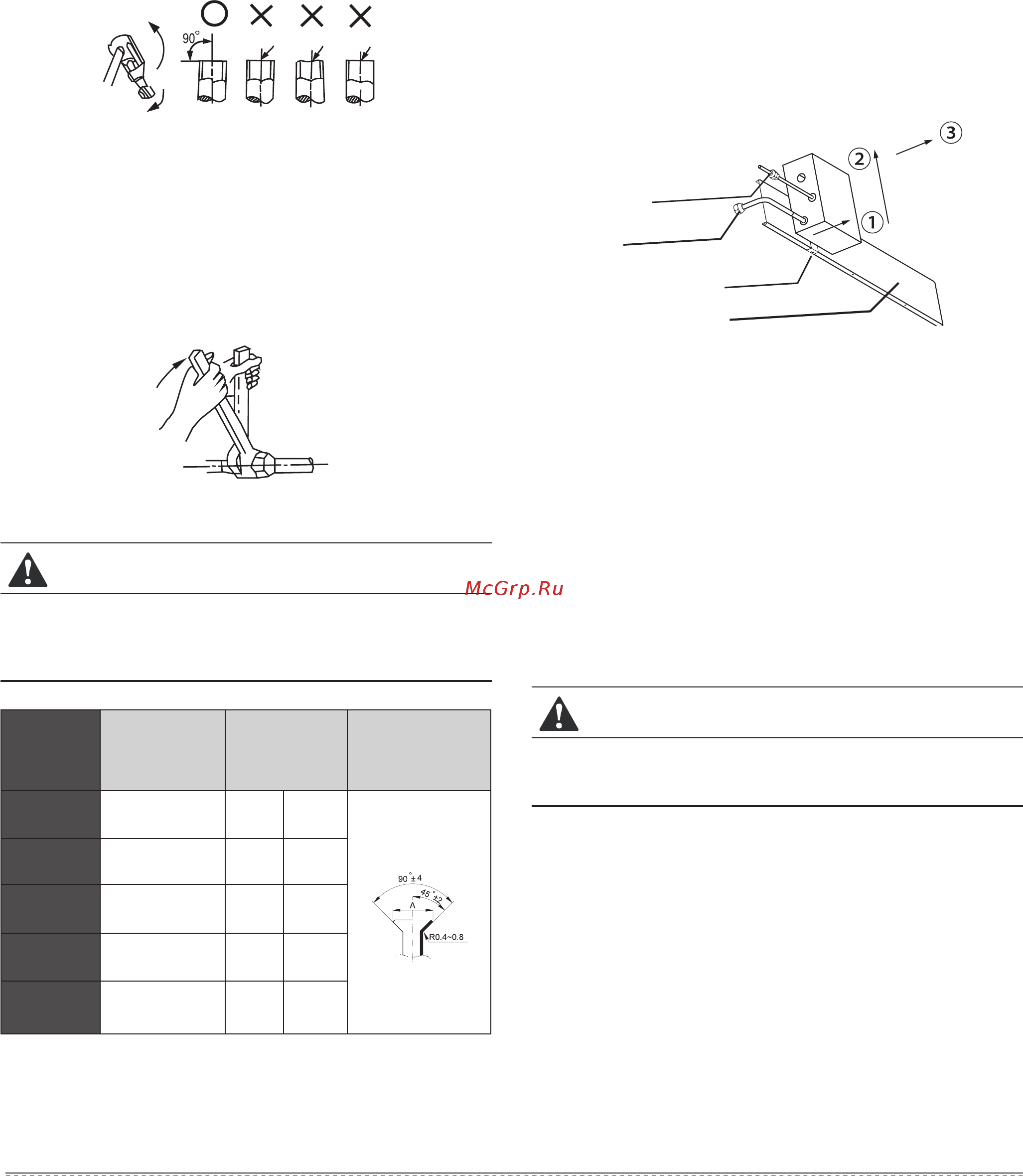

• Обрежьте трубу труборезом (см. рис. 6-4)
Срез под
углом
Неровный
срез
Рваный
край
Рис. 6-4
• Установите конусную гайку и развальцуйте трубу
2 Затяжка гаек
• Расположите трубопроводы в нужном положении, завер-
ните гайки от руки, затем затяните их гаечным ключом
(см. рис. 6-5).
Рис. 6-5
ПРЕДУПРЕЖДЕНИЕ
Слишком большой момент затяжки повредит развальцован-
ную часть, а слишком малый станет причиной утечки. Опре-
делите момент затяжки по табл. 6-2.
Таблица 6-2
Диаметр
трубы
Момент
затяжки
Размер
развальцов-
ки А макс.
(мм) мин.
Форма
развальцовки
∅6,4 14,2–17,2 Н·м 8,7 8,3
∅9,5 32,7–39,9 Н·м 12,4 12,0
∅12,7 49,5–60,3 Н·м 15,8 15,4
∅15,9 61,8–75,4 Н·м 19,0 18,6
∅19,1 97,2–118,6 Н·м 23,3 22,9
6.5 Установка электронно-расширительного клапана
■ Порядок установки электронно-расширительного клапана
Электронно-расширительный клапан смонтирован на бло-
ке на заводе-изготовителе. Наверните соединительную гай-
ку электронно-расширительного клапана на соединительный
патрубок входной трубы испарителя и затяните ключом.
■ Порядок технического обслуживания электронно-
расширительного клапана
Электронно-расширительный клапан смонтирован на блоке
заводом-изготовителем и закреплен болтом и стопором. Тех-
ническое обслуживание электронно-расширительного клапа-
на выполните следующим образом.
• Откачайте весь хладагент в наружный блок.
• Откройте доступ к месту для обслуживания.
• Отверните соединительную гайку электронно-
расширительного клапана, освободите трубу и блок.
• Крестообразной отверткой отверните монтажный винт
электронно-расширительного клапана и освободите за-
днюю поперечную панель.
• Извлеките электронно-расширительный клапан, как по-
казано на рис. 6-6.
• Проверьте электронно-расширительный клапан и выпол-
ните техническое обслуживание.
Соединение трубы
Накидная гайка
Монтажный винт
Задняя поперечная панель
Схема демонтажа трубы
Рис. 6-6
6.6 Проверка герметичности
После монтажа труб хладагента присоедините их к наружному
блоку и одновременно заполните азотом жидкостную и газовые
трубы до указанного давления (для хладагента R22: 28 кгс/см2
(2,8 МПа), для хладагента R410A: 40 кгс/см2 (4,0 МПа), затем
проведите проверку герметичности в течение 24 часов.
6.7 Вакуумирование
Присоедините трубы хладагента к жидкостной и газовой трубам
наружного блока и вакуумируйте их одновременно с помощью
вакуумного насоса.
ПРЕДУПРЕЖДЕНИЕ
Запрещается использовать для удаления воздуха хладагент,
содержащийся в наружном блоке.
