Руководство по монтажу
6

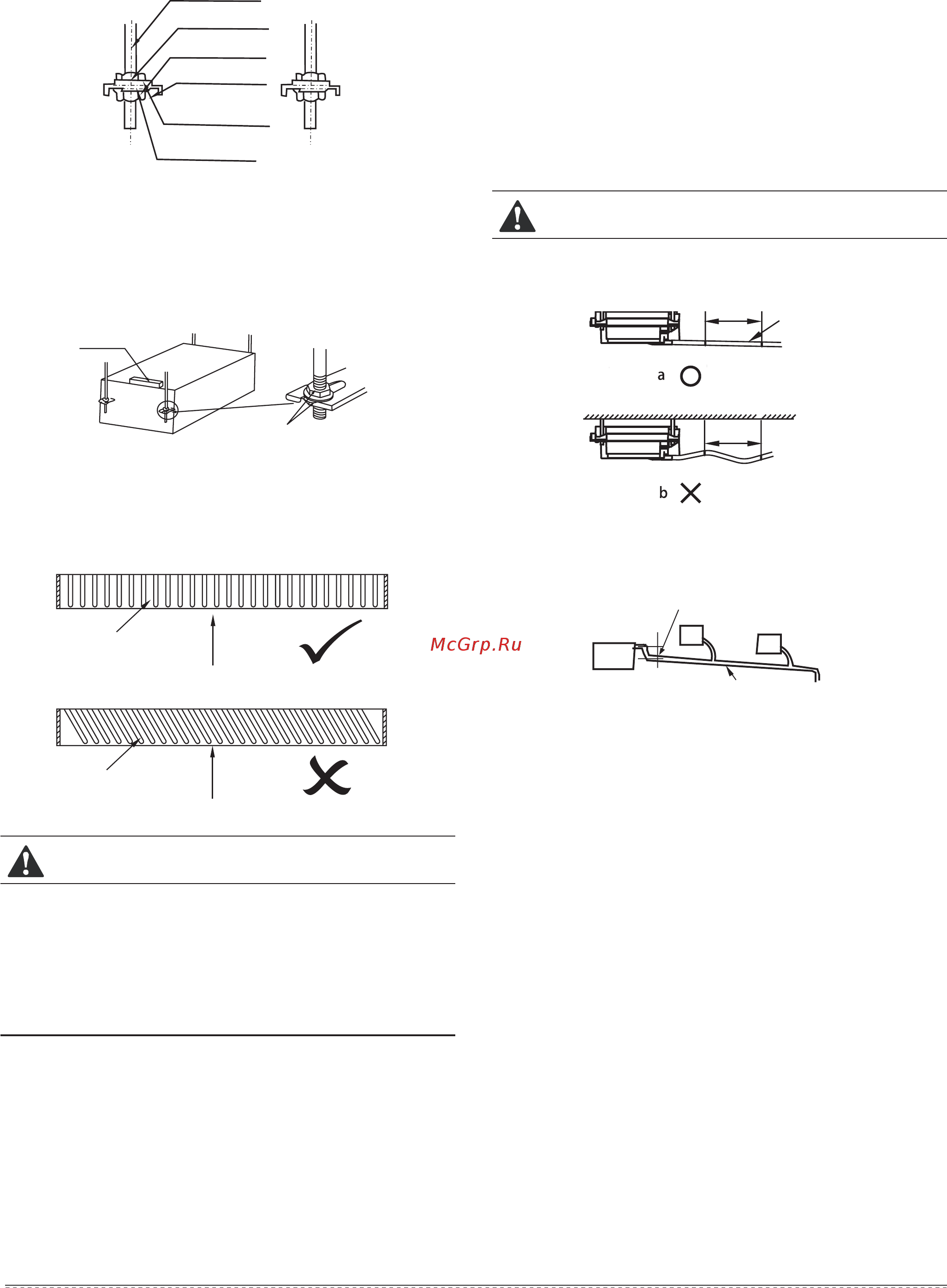

4.4 Навеска внутреннего блока
■ Отрегулируйте положение гайки, зазор между шайбой (с
нижней стороны) и потолком в соответствии с фактическими
особенностями конструкции.
Монтажный болт
Гайка (верхняя)
Шайба (верхняя)
Монтажная проушина
Шайба (нижняя)
Гайка (нижняя)
Рис. 4-9
■ Установите монтажный болт в U-образный паз монтажной
проушины.
■ Проверьте уклон блока с помощью уровня (предпочтитель-
ным является уклон в сторону дренажа).
Уровень
Затяните гайку
Рис. 4-10
4.5
Воздухозаборная решетка камеры забора воздуха
Воздухозаборная решетка
Направление
потока воздуха
Рис. 4-11-а
Воздухозаборная решетка
Направление
потока воздуха
Рис. 4-11-b
ПРЕДУПРЕЖДЕНИЕ
Установите воздухозаборную решетку параллельно направ-
лению входящего воздуха.
Воздухозаборная решетка не должна находиться под углом
к направлению входящего воздуха, это может стать причи-
ной громкого шума. На рис. 4-11-b показано неправильное
положение.
5. МОНТАЖ ДРЕНАЖНОЙ ТРУБЫ
5.1 Монтаж дренажного трубопровода внутреннего
блока
■ Выходной патрубок оснащен резьбой PTI. При присоедине-
нии трубы ПВХ используйте герметизирующие материалы и
защитную втулку (в комплекте поставки).
■ Дренажный трубопровод внутреннего блока и дру-
гие трубопроводы следует теплоизолировать, в про-
тивном случае будет образовываться конденсат.
■ На соединение трубы следует надеть жесткую защитную
втулку из ПВХ и убедиться в отсутствии течи.
■ При присоединении трубопроводов к соединительному узлу
внутреннего блока соблюдайте осторожность, не прилагайте
усилий к патрубкам внутреннего блока.
■ Наклон вниз дренажного трубопровода должен быть не ме-
нее 1/100, и он не должен иметь прогибов.
■ Общая длина пролета трубопровода не должна превышать
20 м, при большей длине для предотвращения прогиба тре-
буется установка дополнительных опор.
■ Монтаж трубопровода показан на рисунках справа.
■ Конец дренажной трубы должен находиться на расстоянии не
менее 50 мм от уровня земли или дна водосточного желоба
и не должен быть погружен в воду. Если конденсат сливает-
ся непосредственно в канализацию, для предотвращения не-
приятного запаха дренажный трубопровод необходимо изо-
гнуть в форме U-образного колена (выполнить сифон).
ПРЕДУПРЕЖДЕНИЕ
Для предотвращения течи обязательно герметизируйте все
соединения дренажной системы.
0,8–1,0 м
Уклон не менее
1/100
> 1,0 м
Рис. 5-1
Чем больше, тем лучше (приблизительно 10 см)
Уклон для VP30 вниз не менее 1/100
Рис. 5-2
